树莓派如何搭建机器人硬件系统？

核心大脑

这是机器人的“心脏”和“大脑”，负责处理所有信息和控制所有部件。

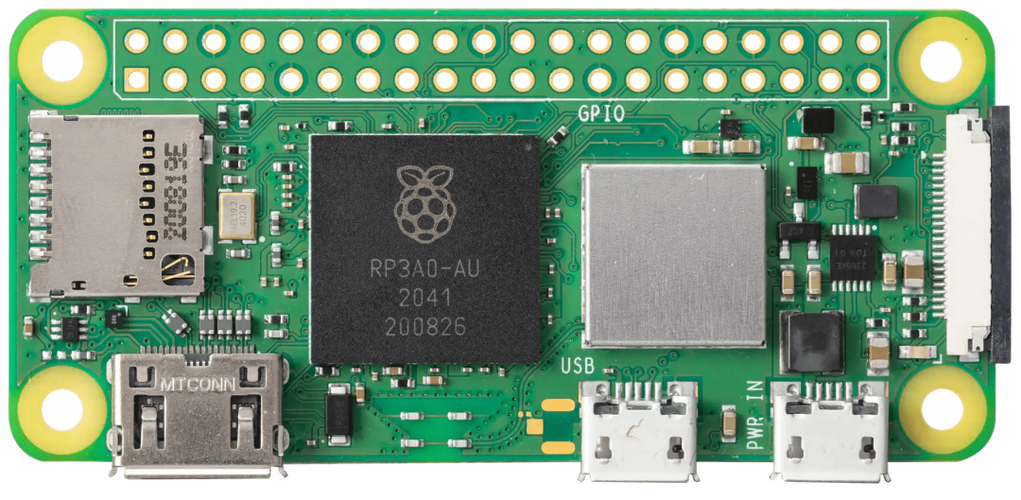

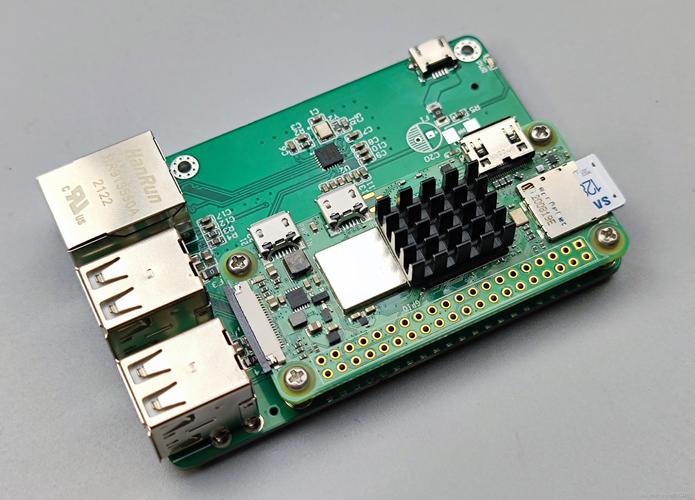

1. 树莓派主板

   • 树莓派 4B (Raspberry Pi 4 Model B)：强烈推荐，性能强劲，支持USB 3.0，可以更流畅地处理视频、运行复杂的AI模型（如使用TensorFlow Lite）和多个任务。
   • 树莓派 5 (Raspberry Pi 5)：最新款，性能更强，但价格更高，可能需要额外的散热和电源适配器。
   • 树莓派 3B+ 或更早型号：可以用于非常简单的机器人项目，但处理能力和接口速度有限，不推荐用于新项目。

2. MicroSD 卡

   • 容量：至少 16GB，推荐 32GB 或 64GB。
   • 速度：推荐 Class 10 或 U3 速度等级，高速卡可以显著提升系统启动和程序运行的流畅度，特别是对于需要频繁读写数据的机器人。

3. 电源

   • USB-C 电源适配器：对于树莓派4B/5，必须使用一个质量好、功率足够的 USB-C 电源。推荐 5V 3A 的规格，如果机器人负载较大（如驱动多个电机），可能需要 5V 4A 或更高。
   • 移动电源：如果希望机器人是无线、可移动的，可以选择一个高容量（如 20000mAh）的移动电源作为供电方案。

运动系统

这是让机器人能够移动的“腿脚”和“肌肉”。

1. 底盘

   • 两轮差速底盘：最常见、最简单的结构，通过控制两个轮子的转速差来实现转向。
   • 四轮全向底盘：使用麦克纳姆轮或全向轮，可以实现平移、横移等灵活的移动方式，但结构更复杂，成本更高。
   • 材料：通常是亚克力或铝合金，亚克力便宜，铝合金更坚固耐用。

2. 电机

   • TT 减速电机：最常见、最便宜的方案，通常用在玩具车底盘上，优点是便宜，缺点是速度控制不够精确，扭矩一般。
   • 直流减速电机：性能比TT电机好，扭矩更大，速度控制更稳定，是进阶项目的常用选择。
   • 步进电机：可以实现精确的角度控制，非常适合需要精确定位的场景（如机械臂、云台），但控制比直流电机复杂，需要专门的驱动器。

3. 电机驱动板

   • L298N：经典的双H桥驱动板，可以控制两个直流电机或一个步进电机，价格便宜，但效率不高，发热量较大。
   • TB6612FNG：比L298N更现代、更高效的驱动板，发热小，体积小，是控制直流电机的绝佳选择。
   • DRV8833：与TB6612类似，也是一款高效的直流电机驱动芯片。
   • A4988 / TMC2208：专门用于驱动步进电机的驱动板，配合树莓派可以精确控制步进电机。

感知系统

这是机器人的“眼睛”、“耳朵”和“皮肤”，用于感知周围环境。

1. 避障传感器

   • 超声波传感器 (HC-SR04)：最常用的测距避障传感器，通过发射和接收超声波来测量前方障碍物的距离，价格便宜，使用简单。
   • 红外避障传感器：通过发射红外光并检测反射来判断是否有障碍物，优点是响应快，缺点是受环境光和物体颜色影响较大。
   • 激光雷达 (如 RPLIDAR A1/A2)：高端选择，可以构建周围环境的2D点云地图，精度高，测距远，但价格昂贵。

2. 视觉传感器

   • 树莓派摄像头模块 (Raspberry Pi Camera Module)：树莓派的官方摄像头，可以拍照和录制视频，配合OpenCV等库可以实现图像识别、物体跟踪等功能。
   • USB 网络摄像头：使用方便即插即用，兼容性好，也是很好的视觉方案。

3. 循迹传感器

   • TCRT5000 红外循迹模块：通过检测地面黑色线条和白色区域的反射光差异来实现循迹功能，是循迹小车的基础。

4. 惯性测量单元

   • MPU6050：集成了3轴加速度计和3轴陀螺仪，可以测量机器人的姿态（倾斜角度）和运动状态，对于需要平衡的机器人（如自平衡车）或精确导航的机器人至关重要。

5. 其他传感器

   • 巡线传感器：与循迹传感器类似，但可能用于更复杂的场景。
   • 颜色传感器：可以识别特定颜色。
   • 温湿度传感器 (如 DHT11/DHT22)：用于获取环境数据。

结构与连接件

这是将所有部件组装起来的“骨骼”和“关节”。

1. 结构件
   • 杜邦线：用于连接树莓派的GPIO引脚和各种传感器/模块，建议准备公对母、公对公、母对母等多种类型。
   • 面包板：用于快速原型搭建，无需焊接，方便测试电路。
   • 洞洞板：当项目定型后，可以用洞洞板进行永久性焊接，更牢固。
   • 螺丝、螺母、铜柱、支架：用于将树莓派、驱动板、传感器等固定在底盘上，通常机器人套件会包含这些。

可选/高级硬件

当你掌握了基础后,可以添加这些模块来提升机器人的能力。

1. 无线通信

   • Wi-Fi：树莓派4B/5内置Wi-Fi，这是最基本的需求，用于远程控制、更新代码和联网。
   • 蓝牙：内置蓝牙，可以连接手机、蓝牙键盘鼠标等。
   • 4GHz 无线模块 (如 nRF24L01)：用于树莓派与遥控器（如自制手柄）之间的低延迟通信。
   • LoRa 模块：用于远距离、低功耗的通信。

2. 人机交互

   • LCD/OLED 屏幕：用于显示状态信息、传感器数据等。
   • 蜂鸣器：用于发出声音提示。
   • LED 灯：用于状态指示或照明。
   • 按钮/开关：用于用户输入。

3. 扩展板

   • Gertboard：官方的扩展板，提供更多GPIO、电机驱动、ADC输入等，但已停产且较贵。
   • 第三方GPIO扩展板：很多第三方厂商生产了功能丰富的扩展板，可以简化接线，提供电机驱动、传感器接口等。

一个典型的入门级树莓派机器人硬件清单

如果你想做一个最简单的“无线遥控避障小车”，你需要：

总结建议

1. 从套件开始：如果你是初学者，购买一个“树莓派机器人套件”是最佳选择，套件已经为你选好了兼容的硬件，并提供了底盘和螺丝，省去了自己选型和组装的麻烦。
2. 分步实现：不要试图一次性实现所有功能，先让电机转起来，再实现遥控，最后加上避障和视觉，每完成一步，你都对系统有了更深的理解。
3. 安全第一：接线和断电时请小心，特别是电机驱动板，如果接错线可能会导致部件烧毁，在给系统通电前，最好请有经验的朋友或老师检查一下电路。

希望这份详细的硬件指南对你有帮助！祝你玩转树莓派机器人！
