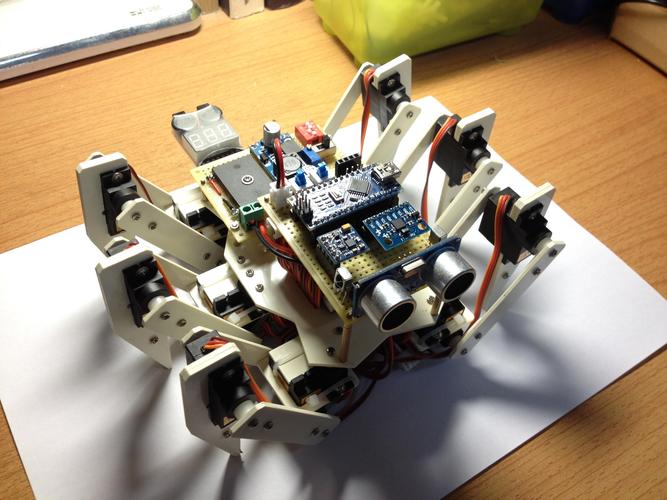

基于arm9的小型机器人如何制作？

第一部分：项目概述与目标

在开始之前,我们先明确我们要做什么。

项目目标： 制作一个基于ARM9的小型移动机器人，具备以下基本功能：

1. 移动能力： 通过直流电机驱动轮子，实现前进、后退、转向。
2. 感知能力： 使用超声波传感器（HC-SR04）检测前方障碍物。
3. 智能控制： 能够自动避开障碍物（简单的循迹或避障算法）。
4. 人机交互： 通过串口或屏幕显示状态信息。

核心挑战： 将ARM9核心、传感器、电机驱动等硬件有机地整合在一起，并编写运行在操作系统之上的控制程序。

第二部分：核心硬件选型

选择合适的硬件是项目成功的基础,对于ARM9，我们通常有两种选择：

ARM9开发板（推荐初学者）

这是最简单、最快捷的方式，因为它已经为你集成了CPU、内存、电源、串口、SD卡槽等所有必要的基础外设。

• 推荐型号：

  • S3C2410 / S3C2440 开发板： 这是最经典的ARM9开发板，资料最多，社区活跃，例如友善之臂的 Tiny2440 开发板系列。
  • 特点： 通常带有LCD触摸屏、摄像头接口、SD卡槽、串口、USB接口等，非常完善。

• 优点：

  • 开发难度低,无需自己设计复杂的CPU和电源电路。
  • 驱动程序和开发工具相对成熟。
  • 可以直接运行完整的Linux操作系统。

从零开始设计（挑战者）

如果你想深入学习硬件设计,可以自己设计一块基于ARM9核心（如S3C2410芯片）的PCB板，这需要你具备一定的电路设计能力。

• 优点：


  （图片来源网络，侵删）
  • 对硬件理解最深刻。
  • 成本可能更低。
  • 项目完全由自己掌控。

• 缺点：

  • 工作量巨大,涉及原理图设计、PCB布局、焊接、调试等多个环节。
  • 难度极高,不推荐作为第一个机器人项目。

我们以选择一（ARM9开发板）为例进行后续说明。

第三部分：硬件组件清单

除了ARM9开发板,你还需要以下组件：

第四部分：硬件组装步骤

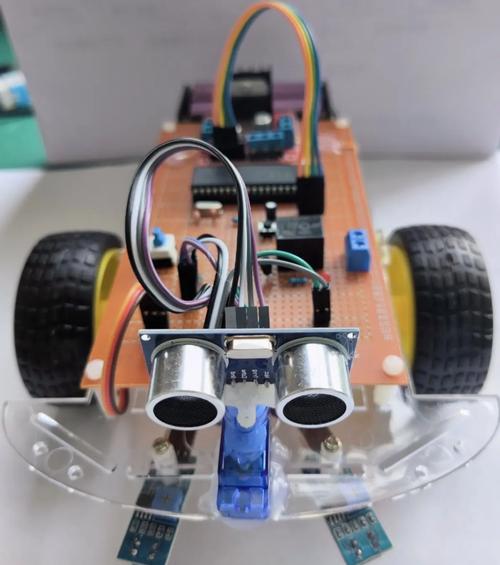

1. 组装底盘： 将两个直流电机固定在底盘的两侧，将万向轮安装在底盘前方，将车轮安装到电机输出轴上。
2. 安装开发板： 使用双面胶或螺丝将ARM9开发板牢固地固定在底盘上，注意重心平衡。
3. 安装传感器： 将HC-SR04超声波传感器固定在底盘前方，确保其发射和接收面没有遮挡。
4. 连接电机驱动模块：
   • 将L298N模块固定在底盘上。
   • 将两个电机的正负极分别接到L298N的对应输出端（OUT1, OUT2 和 OUT3, OUT4）。
   • 电源连接：
     • 电机电源： 将7.4V电池组的正负极直接连接到L298N的电源输入端，这是为电机提供高功率的。
     • 逻辑电源： 从L298N的+5V VCC引脚引出一条线，为L298N自身的逻辑电路供电。
   • 控制信号连接： 将L298N的四个控制引脚（IN1, IN2, IN3, IN4）通过杜邦线连接到ARM9开发板的GPIO引脚。（注意：查看开发板原理图，选择空闲的GPIO口）
5. 连接超声波传感器：
   • VCC -> 5V
   • GND -> GND
   • Trig (触发) -> ARM9的一个GPIO
   • Echo (回响) -> ARM9的另一个GPIO
6. 连接电源模块：
   • 将7.4V电池组的正负极连接到5V降压模块的输入端。
   • 将降压模块的5V输出端连接到ARM9开发板的5V电源输入口。
7. 最终检查：
   • 所有连接是否牢固？正负极是否正确？
   • 线路是否整洁,有没有被车轮卷到的风险？
   • 确保电池电量充足。

第五部分：软件开发环境搭建

ARM9性能足够,可以运行完整的Linux操作系统，这是最强大的开发方式。

操作系统准备

• 烧录系统： 从开发板厂商官网（如友善之臂）下载对应的Linux系统镜像（通常是一个.bin或.img文件），并使用工具（如SD FUSE Tool）将其烧录到SD卡中。
• 启动： 将SD卡插入开发板，连接串口（USB转串口模块），接上电源，启动开发板，通过串口终端（如SecureCRT, PuTTY, MobaXterm）登录系统。

交叉编译环境

ARM9是ARMv5架构的处理器,与你的PC（x86架构）不同，你不能在PC上直接编译程序，需要使用交叉编译工具链。

• 安装： 厂商通常会提供预编译好的交叉编译工具链（如 arm-linux-gcc），下载后，将其解压到PC的某个目录，并将该目录的bin文件夹添加到系统的PATH环境变量中。
• 验证： 在终端输入 arm-linux-gcc -v，如果能显示版本信息，说明安装成功。

驱动程序

在Linux中,硬件设备通常被抽象为文件，你需要编写一个简单的字符设备驱动程序，来让用户空间的应用程序能够控制GPIO和读取传感器数据。

• GPIO控制： 你可以通过读写 /dev/gpioX 这样的设备文件来控制引脚的高低电平，从而控制L298N的IN1, IN2等引脚，实现电机的正转、反转和停止。
• 超声波传感器： 编写驱动程序，通过Trig引脚发送一个10us的高电平脉冲，然后测量Echo引脚持续高电平的时间，再根据声速计算距离。

一个更简单的替代方案： 使用开发板厂商提供的GPIO库（libgpio 或 wiringPi 的ARM9移植版），在用户空间直接操作寄存器来控制GPIO，这可以避免编写复杂的内核驱动，适合快速原型开发。

第六部分：编写机器人控制逻辑

这是项目的核心,我们将用C/C++编写主控制程序。

电机控制函数

// 假设你已经通过驱动或库函数实现了 set_gpio_value(pin, value) 函数
// 定义电机控制引脚
#define MOTOR_A_IN1 123 // 对应开发板的GPIO编号
#define MOTOR_A_IN2 124
#define MOTOR_B_IN3 125
#define MOTOR_B_IN4 126
// 电机A前进
void motor_a_forward() {
    set_gpio_value(MOTOR_A_IN1, 1);
    set_gpio_value(MOTOR_A_IN2, 0);
}
// 电机A后退
void motor_a_backward() {
    set_gpio_value(MOTOR_A_IN1, 0);
    set_gpio_value(MOTOR_A_IN2, 1);
}
// 电机A停止
void motor_a_stop() {
    set_gpio_value(MOTOR_A_IN1, 0);
    set_gpio_value(MOTOR_A_IN2, 0);
}
// ... 类似地实现 motor_b_forward, motor_b_backward, motor_b_stop ...
// 机器人前进
void robot_forward() {
    motor_a_forward();
    motor_b_forward();
}
// 机器人后退
void robot_backward() {
    motor_a_backward();
    motor_b_backward();
}
// 机器人左转 (左轮停，右轮前进)
void robot_turn_left() {
    motor_a_stop();
    motor_b_forward();
}
// 机器人右转 (右轮停，左轮前进)
void robot_turn_right() {
    motor_a_forward();
    motor_b_stop();
}
// 机器人停止
void robot_stop() {
    motor_a_stop();
    motor_b_stop();
}

超声波测距函数

// 定义超声波传感器引脚
#define TRIG_PIN 101
#define ECHO_PIN 102
// 测距函数，返回距离（单位：厘米）
float get_distance() {
    // 1. 发送10us的高电平到Trig
    set_gpio_value(TRIG_PIN, 1);
    usleep(10); // 微秒级延时
    set_gpio_value(TRIG_PIN, 0);
    // 2. 等待Epin变为高电平，并开始计时
    while(get_gpio_value(ECHO_PIN) == 0);
    long start_time = get_current_time_us(); // 需要一个获取当前时间的函数
    // 3. 等待Epin变为低电平，并停止计时
    while(get_gpio_value(ECHO_PIN) == 1);
    long end_time = get_current_time_us();
    // 4. 计算时间差，并计算距离
    // 距离 = (时间差 * 声速) / 2
    // 声速约为340m/s，即34000cm/s，或0.034cm/us
    // 距离(cm) = (end_time - start_time) * 0.017
    float distance = (end_time - start_time) * 0.017;
    if (distance < 2 || distance > 400) { // 超出量程
        return -1.0;
    }
    return distance;
}

主循环 - 避障算法

一个简单的“碰壁就躲”算法：

#include <unistd.h> // for sleep()
int main() {
    // 初始化GPIO等...
    while(1) {
        float distance = get_distance();
        printf("Distance: %.2f cm\n", distance);
        if (distance < 20.0 && distance > 0) { // 如果距离小于20cm
            // 遇到障碍物，后退并转向
            printf("Obstacle detected! Stopping and turning.\n");
            robot_stop();
            sleep(1); // 停止1秒
            robot_backward();
            sleep(1); // 后退1秒
            robot_turn_right(); // 或者左转
            sleep(1); // 转向1秒
        } else {
            // 没有障碍物，直行
            robot_forward();
        }
        sleep(0.5); // 主循环延时
    }
    return 0;
}

编译与部署

1. 将上面的代码保存为 robot_controller.c。
2. 使用交叉编译器进行编译：

   arm-linux-gcc robot_controller.c -o robot_controller

3. 将编译生成的 robot_controller 文件通过 scp 或 U盘 拷贝到ARM9开发板的Linux系统中。
4. 在开发板上赋予执行权限并运行：

   chmod +x robot_controller
   ./robot_controller

你的机器人应该就能动起来了！它会一直前进，当检测到前方20厘米内有障碍物时，会自动后退并转向。

第七部分：进阶方向与总结

当你完成了基础版本后,可以尝试以下进阶功能：

1. PID速度控制： 通过读取编码器的脉冲信号，实现精确的速度闭环控制，让机器人运动更平稳。
2. 多传感器融合： 添加红外巡线传感器，实现循迹功能；或添加多个超声波传感器，实现360度避障。
3. ROS (Robot Operating System)： 在ARM9上部署ROS，将机器人作为一个ROS节点，可以方便地与PC或其他机器人通信，实现更复杂的SLAM（同步定位与地图构建）、导航等功能。
4. 视觉导航： 利用ARM9的摄像头接口，连接摄像头，实现基于OpenCV的图像处理，如颜色识别、二维码识别等。

制作一个基于ARM9的小型机器人是一个综合性的项目,它融合了机械、电子、嵌入式软件等多个领域的知识，这个过程虽然充满挑战，但每一步的学习和调试都会让你收获巨大，从购买开发板开始，一步步完成硬件组装、环境搭建、编程和调试，最终看到你的机器人按照你的指令动起来，那种成就感是无与伦比的。

祝你项目顺利！
