无人机螺旋桨曲面造型

核心设计理念：气动效率与结构强度的平衡

螺旋桨的曲面造型并非随意为之,其最终目标是实现最高效的能量转换——将电机的旋转动能转化为最大的推力，同时产生最小的阻力和噪音。

• 升力产生：螺旋桨的叶片（翼型）就像旋转的机翼，当它旋转时，空气流过叶片上下表面，由于翼型的特殊曲面设计，导致上表面气流速度快、压强低，下表面气流速度慢、压强高，从而产生向上的升力（对于螺旋桨而言，这个力就是推力）。
• 关键矛盾：
  • 效率 vs. 噪音：更薄、更弯的翼型通常能产生更高的升力（效率），但也更容易产生气流分离，导致噪音增大，而更厚、更平的翼型则更安静，但效率较低。
  • 推力 vs. 结构强度：叶片越长、越宽，产生的推力越大，但同时受到的离心力也越大，对材料的强度和刚性要求越高，也更容易在撞击中折断。
  • 高速 vs. 低速：高速无人机（如竞速机）需要叶片能在高转速下不失速，而长航时无人机则需要叶片在低转速下也能高效地产生足够推力。

螺旋桨的曲面造型,本质上是在这些相互制约的因素之间寻找一个最优解。

关键几何参数与曲面特征

一个完整的螺旋桨曲面由以下几个关键部分定义：

翼型

这是决定螺旋桨性能最核心的截面形状,它是一个二维的曲线，沿着叶片的长度方向会发生变化。

• 特征参数：
  • 弦长：翼型前缘到后缘的距离，通常从桨根到桨尖，弦长会逐渐减小。
  • 厚度：翼型上下表面之间的最大距离，厚度影响强度、刚性和失速特性。
  • 弯度：翼型中线的弯曲程度，弯度越大，升力系数通常越高，但阻力也可能增大。
  • 前缘半径：翼型最前端的圆弧大小，较大的前缘半径有助于延缓气流分离。
• 翼型分布：专业的螺旋桨，其翼型从根部到尖端是渐变的，根部通常更厚、更弯，以提供强度和低转速下的良好性能；尖端则更薄、更平，以实现高转速下的高效率和低噪音。

扭角

这是螺旋桨叶片的另一个关键特征,为了在整个叶片长度上都能产生有效的推力，叶片必须有一个扭转角度。

• 定义：桨根处的安装角最大，桨尖处的安装角最小，这是因为桨尖的线速度最高（线速度 = 角速度 × 半径），即使在较小的攻角下也能产生足够的升力，而桨根线速度慢，需要一个更大的攻角来“抓住”空气。
• 作用：确保从桨根到桨尖的每个截面，其相对于气流的攻角都处于最高效的工作状态。

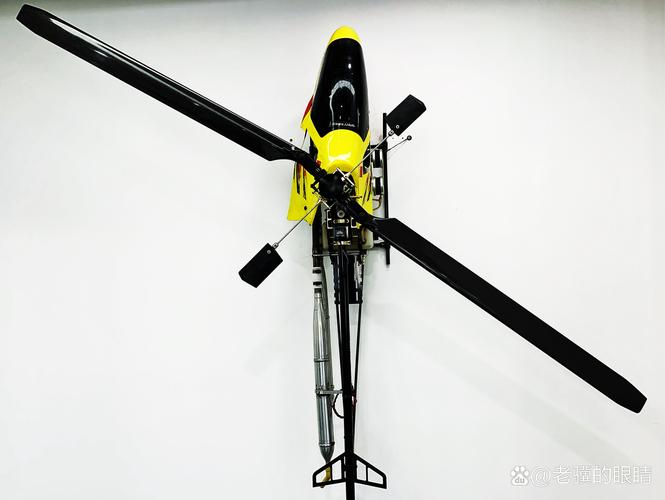

桨盘面积与桨叶数量

• 桨盘面积：由螺旋桨直径决定，面积越大，理论上能产生的最大推力也越大。
• 桨叶数量：
  • 2叶：效率最高，适合长航时，但在高转速下容易产生振动和噪音。
  • 3叶/4叶：振动和噪音更小，外观更平滑，适合航拍和竞速，效率通常略低于2叶。

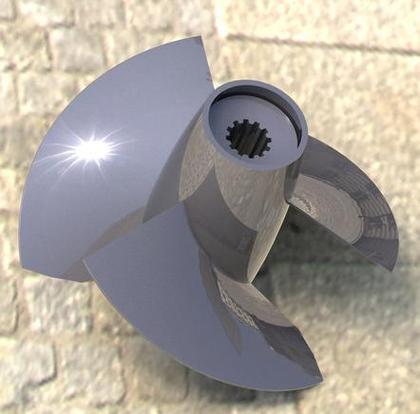

曲面造型方法

在CAD软件中,创建螺旋桨曲面主要有以下几种方法，从简单到复杂：

拉伸-旋转-组合法（适用于基础造型）

这种方法最直观,适合初学者或对性能要求不高的场景。

1. 绘制翼型截面：在软件中绘制一个二维的翼型曲线。
2. 创建拉伸体：将翼型曲线沿着一个路径（如一条直线）拉伸，形成一个“叶片毛坯”。
3. 旋转复制：将这个叶片毛坯绕中心轴旋转复制，形成完整的螺旋桨。
4. 组合：将所有叶片与中心轴（桨毂）组合成一个整体。

缺点：这种方法无法实现渐变翼型和扭转，性能非常有限。

扫描法（进阶方法，可实现扭转）

这是最常用且功能强大的方法,可以很好地实现桨叶的扭转效果。

1. 定义路径：绘制一条从桨根到桨尖的引导线，这条线的形状和角度就定义了桨叶的大致扭转方向。
2. 定义截面：在引导线的起点（桨根）和终点（桨尖）分别绘制不同的翼型截面。
3. 执行扫描：使用“扫描”命令，软件会自动引导翼型截面沿着路径移动，并在移动过程中进行缩放和旋转，最终生成一个带有扭转的、截面渐变的复杂曲面。
4. 阵列：将生成的单个叶片进行圆形阵列，完成螺旋桨主体。

优点：可以轻松实现翼型的渐变和桨叶的扭转，是专业设计的基础。

参数化建模（专业方法，性能驱动）

这是最高级的方法,常用于专业设计和优化，它通过数学公式直接生成曲面，可以精确控制每一个几何参数。

1. 建立数学模型：使用参数方程来定义：
   • 翼型形状（如NACA系列翼型的数学公式）。
   • 弦长沿半径的分布函数。
   • 扭角沿半径的分布函数。
   • 厚度沿半径的分布函数。
2. 编程生成：在支持参数化设计的软件（如Fusion 360, SolidWorks的方程式驱动，或专门的编程工具如Python + OpenCASCADE）中，将这些数学模型转化为几何实体。
3. 动态调整：改变参数（如直径、桨叶数、设计转速），整个螺旋桨的几何形状会实时更新，非常适合进行快速迭代和优化设计。

优点：精度最高，完全可控，是实现气动优化的前提。

设计流程概览

一个专业的螺旋桨设计流程通常如下：

1. 需求分析：明确设计目标（竞速？航拍？载重？），确定无人机类型、电机功率、电池电压和期望的转速。
2. 概念设计：根据需求，初步确定桨叶数量、直径和设计目标（如最大效率、最低噪音）。
3. 几何建模：选择上述方法之一（推荐扫描法或参数化法），在CAD软件中创建三维模型。关键是定义好翼型曲线和引导线。
4. 仿真分析：将模型导入CFD（计算流体动力学）软件（如ANSYS Fluent, SimScale）进行气动仿真。
   • 计算推力、扭矩、效率。
   • 分析压力分布、流场，检查是否有气流分离。
   • 评估噪音水平。
5. 迭代优化：根据仿真结果，返回第3步，调整翼型、扭角、弦长等参数，重新建模和仿真，直到性能达到目标。
6. 结构验证：将最终模型导入FEA（有限元分析）软件（如ANSYS Mechanical），进行强度和模态分析，确保叶片在高速旋转和撞击下不会断裂或发生共振。
7. 制造：根据最终模型，生成用于3D打印（碳纤维、尼龙）或模具制造（玻璃纤维、碳纤维）的生产文件。

常用软件工具

• CAD建模：
  • Fusion 360：强烈推荐，集CAD、CAE、CAM于一体，参数化功能强大，内置了基本的仿真工具，非常适合无人机爱好者和专业设计师。
  • SolidWorks：功能强大的专业CAD软件，参数化能力和曲面工具非常成熟。
  • Blender：免费开源，其强大的曲面建模工具（如Sculpt Mode和Curve工具）也能胜任螺旋桨的建模，尤其适合创意设计。
  • CATIA / NX：高端工业级软件，用于航空、汽车等领域的复杂曲面设计，功能最全面但学习曲线陡峭。
• 仿真分析：
  • ANSYS Fluent / CFX：行业标准的CFD软件。
  • SimScale：基于云端的仿真平台，提供免费和付费套餐，对个人用户友好。
  • XFLR5：专门用于翼型和螺旋桨性能分析的免费软件，非常适合初学者进行快速估算。
• 3D打印：
  • Ultimaker Cura / PrusaSlicer：切片软件，用于将3D模型转换为打印机可识别的G-code。

无人机螺旋桨的曲面造型是一个典型的“形式追随功能”的设计，它始于对空气动力学的深刻理解，通过精确的几何参数（翼型、扭角、弦长）来定义，并借助现代CAD软件的强大功能（特别是扫描法和参数化建模）将其变为现实，最终的设计是经过“设计-仿真-优化”多轮迭代后的产物，是科学与艺术的完美结合。
