下面我将从核心理念、常用工具、界面类型、设计原则以及实例等多个维度，为你全面解析ROS机器人控制界面。

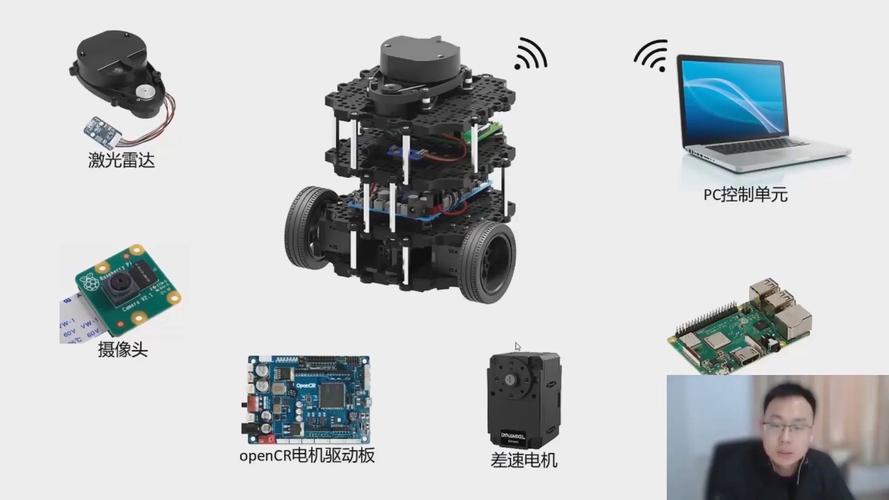

ROS机器人控制界面如何高效操作？-第1张图片-广州国自机器人
（图片来源网络，侵删）

核心理念：ROS与UI的交互方式

要理解ROS本身是一个后端通信框架，而不是一个前端界面库，ROS与用户界面的交互主要有以下几种模式：

  1. 发布/订阅 模式：这是最常用、最核心的方式，UI界面通过rospy (Python) 或 roscpp (C++) 订阅机器人的传感器数据（如 /camera/image_raw, /odom），并将用户的控制命令发布到相应的主题（如 /cmd_vel, /joint_group_controller/command）。
  2. 服务/客户端 模式：当需要执行一次性、有明确返回值的操作时使用，UI界面发送一个“抓取”服务请求（/gripper_grasp），机器人执行后返回“成功”或“失败”。
  3. 动作 客户端模式：用于执行长时间运行、可抢占的任务，UI界面发送一个“导航到目标点”的动作请求（/move_base），可以随时取消，并实时获取任务进度（如已完成百分比）。

ROS UI开发，本质上是创建一个能够与ROS Topics, Services, Actions进行通信的前端程序。

常用的ROS控制界面工具和库

这些工具为构建UI提供了不同的层次和灵活性。

内置于ROS生态的“神器”

这些工具无需编写大量代码,即可快速搭建强大的可视化控制和监控界面。

ROS机器人控制界面如何高效操作？-第2张图片-广州国自机器人
（图片来源网络，侵删）
工具名称 描述 适用场景 优点 缺点
RViz 3D可视化工具，是ROS中最重要的工具之一，用于显示机器人的模型、传感器数据（点云、图像）、规划路径、交互式目标设置等。 所有，机器人状态监控、路径规划调试、SLAM建图、交互式目标点设置。 直观、功能强大、与ROS集成度极高、社区支持好。 不是传统意义上的“控制面板”，更偏向于可视化调试。
rqt ROS的图形化工具集，它本身是一个框架，可以动态加载各种插件。 通用，几乎可以替代命令行工具，实现图形化监控和操作。 模块化、可扩展、高度集成、易于使用。 功能取决于插件，复杂控制逻辑仍需定制。
rqt_graph rqt 的核心插件，以图形化方式显示ROS系统中的节点和话题连接关系。 调试，快速了解系统拓扑，检查数据流是否正确。 直观、诊断问题的利器。 仅用于系统监控，不能直接控制机器人。
rqt_plot rqt 的插件，以图表形式实时绘制一个或多个话题中的数据。 数据分析，监控传感器数据（如IMU角度、电机速度）的变化趋势。 实时、多数据源对比、简单易用。 仅用于数据可视化。
rqt_image_view rqt 的插件，用于显示和调试图像话题。 图像处理，查看摄像头画面，检查图像发布是否正常。 简单、快速。 功能单一。
Web Video Server 一个独立的ROS节点，将ROS图像话题（如/camera/image_raw）通过HTTP协议流式传输到网页。 远程监控，在浏览器中实时查看机器人摄像头画面。 跨平台、无需安装客户端、易于集成到Web界面中。 仅传输视频流，无控制功能。

用于构建自定义界面的库

当你需要为特定机器人定制一个专业、美观的控制面板时，可以使用这些库。

库名称 描述 适用场景 优点 缺点
Python + Qt (PyQt/PySide) 最主流的ROS UI开发方案，使用PyQt或PySide创建桌面应用程序，通过rospy与ROS通信。 桌面应用，功能复杂的机器人控制台、上位机软件。 成熟稳定、功能强大、控件丰富、性能好、rospy支持完美。 需要学习Qt框架，开发周期相对较长。
Python + Tkinter Python自带的GUI库，简单易学。 简单工具、快速原型开发、轻量级控制面板。 无需额外安装、学习曲线平缓。 功能相对有限，外观较老旧，不适合复杂界面。
Web技术 (HTML/CSS/JS + Flask/Django) 越来越流行的方案，使用Web技术构建前端，通过ROSBridge或自定义HTTP接口与ROS后端通信。 远程控制、多用户访问、跨平台（手机/平板/PC都能用）。 部署简单、用户无需安装软件、开发效率高、界面美观。 实时性可能不如桌面应用、需要处理网络通信、安全性需考虑。
ROS 2 Web Bridge ROS 2官方提供的Web桥接工具，将ROS 2的概念（Topic, Service, Action）映射到WebSocket。 ROS 2项目的Web界面开发。 官方支持、性能好、与ROS 2集成无缝。 主要面向ROS 2。
Librealsense / OpenCV 这些是视觉库，但常用于构建与摄像头交互的UI界面，获取图像数据进行处理和显示。 视觉机器人，需要处理和显示深度图像、彩色图像的场合。 功能强大，是视觉应用的基础。 本身不是UI框架，需要与上述UI库结合使用。

控制界面的常见类型与功能

根据机器人的复杂度和任务,界面可以分为不同层次。

基础监控与调试界面

  • 目标：快速了解机器人状态，进行初步调试。
  • 构成：
    • RViz：显示机器人模型和传感器数据。
    • rqt_graph：检查节点连接。
    • rqt_plot：监控关键数据。
    • 终端：运行rostopic echo, rosservice call等命令。
  • 适用：开发者、研究人员。

半自动/任务导向控制界面

  • 目标：让操作员能通过图形化方式执行特定任务，无需关心底层细节。
  • 构成：
    • 地图显示：在2D或3D地图上显示机器人位置。
    • 目标点设置：允许用户在地图上点击设置导航目标点。
    • 运动控制面板：提供方向键或滑块来手动控制机器人底盘（前进、后退、转向）。
    • 关节控制面板：提供滑块来控制机械臂的各个关节角度。
    • 夹爪控制：提供“开/关”按钮或滑块控制夹爪。
    • 任务执行按钮：如“开始建图”、“返回充电桩”、“执行抓取”等。
  • 适用：机器人操作员、技术支持。

全自动/专业集成界面

  • 目标：为特定应用（如仓储物流、巡检、手术）打造高度集成、自动化的操作平台。
  • 构成：
    • 多机器人管理：在一个界面上监控和控制多台机器人。
    • 任务调度系统：可视化任务队列，进行拖拽排序和优先级设置。
    • 数据记录与分析：记录任务执行数据、日志，并进行图表化分析。
    • 权限管理：不同用户拥有不同的操作权限。
    • 与上层系统集成：如与企业ERP、MES系统对接。
  • 适用：商业应用、企业级用户。

一个简单的实例：用Python和PyQt创建一个控制面板

假设我们要为一个带摄像头和差速轮底盘的机器人创建一个简单的控制界面,功能包括：

  1. 显示摄像头实时画面。
  2. 通过键盘按钮控制机器人前进、后退、左转、右转。
  3. 通过滑块控制机器人速度。

步骤：

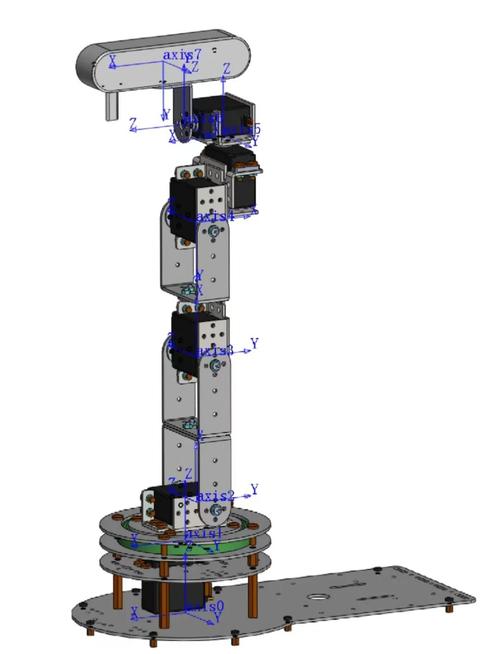

ROS机器人控制界面如何高效操作？-第3张图片-广州国自机器人
（图片来源网络，侵删）

  1. 环境准备：

    • 安装PyQt5: pip install PyQt5 pyqtgraph
    • 确保你的机器人正在发布/camera/image_raw和/cmd_vel话题。

  2. 编写Python代码 (robot_control_gui.py):

import sys
import rospy
from sensor_msgs.msg import Image
from geometry_msgs.msg import Twist
from PyQt5.QtWidgets import (QApplication, QMainWindow, QWidget, QVBoxLayout,
                            QHBoxLayout, QPushButton, QSlider, QLabel)
from PyQt5.QtGui import QImage, QPixmap
from PyQt5.QtCore import Qt, QTimer
class RobotControlGUI(QMainWindow):
    def __init__(self):
        super().__init__()
        self.setWindowTitle("ROS Robot Control")
        self.setGeometry(100, 100, 800, 600)
        # ROS节点初始化
        rospy.init_node('robot_control_gui', anonymous=True)
        self.vel_pub = rospy.Publisher('/cmd_vel', Twist, queue_size=10)
        # 创建主窗口部件和布局
        central_widget = QWidget()
        self.setCentralWidget(central_widget)
        main_layout = QHBoxLayout(central_widget)
        # 左侧：视频显示区域
        self.video_label = QLabel()
        self.video_label.setAlignment(Qt.AlignCenter)
        main_layout.addWidget(self.video_label, 2) # 视频区域占2份空间
        # 右侧：控制面板
        control_panel = QWidget()
        control_layout = QVBoxLayout(control_panel)
        main_layout.addWidget(control_panel, 1) # 控制面板占1份空间
        # 方向控制按钮
        button_layout = QHBoxLayout()
        self.forward_btn = QPushButton("前进 ↑")
        self.backward_btn = QPushButton("后退 ↓")
        self.left_btn = QPushButton("左转 ←")
        self.right_btn = QPushButton("右转 →")
        self.forward_btn.pressed.connect(lambda: self.send_velocity(1, 0))
        self.backward_btn.pressed.connect(lambda: self.send_velocity(-1, 0))
        self.left_btn.pressed.connect(lambda: self.send_velocity(0, 1))
        self.right_btn.pressed.connect(lambda: self.send_velocity(0, -1))
        # 松开按钮时停止
        for btn in [self.forward_btn, self.backward_btn, self.left_btn, self.right_btn]:
            btn.released.connect(self.stop_robot)
        button_layout.addWidget(self.left_btn)
        button_layout.addWidget(self.forward_btn)
        button_layout.addWidget(self.backward_btn)
        button_layout.addWidget(self.right_btn)
        control_layout.addLayout(button_layout)
        # 速度控制滑块
        control_layout.addWidget(QLabel("速度控制:"))
        self.speed_slider = QSlider(Qt.Horizontal)
        self.speed_slider.setMinimum(0)
        self.speed_slider.setMaximum(100)
        self.speed_slider.setValue(50)
        self.speed_slider.valueChanged.connect(self.update_speed)
        control_layout.addWidget(self.speed_slider)
        self.speed_label = QLabel("当前速度: 0.5")
        control_layout.addWidget(self.speed_label)
        # 订阅摄像头话题
        self.image_sub = rospy.Subscriber("/camera/image_raw", Image, self.image_callback)
        # 初始化速度值
        self.current_linear_speed = 0.5
    def image_callback(self, msg):
        """将ROS图像消息转换为PyQt图像并显示"""
        try:
            # 将ROS图像数据转换为numpy数组
            cv_image = self.bridge.imgmsg_to_cv2(msg, "bgr8")
            # 将numpy数组转换为QImage
            h, w, ch = cv_image.shape
            bytes_per_line = ch * w
            q_img = QImage(cv_image.data, w, h, bytes_per_line, QImage.Format_RGB888).rgbSwapped()
            # 将QImage缩放并显示在QLabel上
            pixmap = QPixmap.fromImage(q_img)
            self.video_label.setPixmap(pixmap.scaled(self.video_label.size(), Qt.KeepAspectRatio, Qt.SmoothTransformation))
        except Exception as e:
            print(e)
    def send_velocity(self, linear, angular):
        """发布速度命令"""
        twist = Twist()
        twist.linear.x = linear * self.current_linear_speed
        twist.angular.z = angular * self.current_linear_speed
        self.vel_pub.publish(twist)
    def stop_robot(self):
        """停止机器人"""
        self.vel_pub.publish(Twist())
    def update_speed(self, value):
        """更新速度值"""
        # 将滑块值(0-100)映射到实际速度(0-1.0)
        self.current_linear_speed = value / 100.0
        self.speed_label.setText(f"当前速度: {self.current_linear_speed:.2f}")
    def closeEvent(self, event):
        """关闭窗口时停止机器人并关闭ROS节点"""
        self.stop_robot()
        rospy.signal_shutdown("GUI closed")
        event.accept()
if __name__ == '__main__':
    app = QApplication(sys.argv)
    gui = RobotControlGUI()
    gui.show()
    sys.exit(app.exec_())

注意：上面的代码使用了cv_bridge来转换图像，你需要先安装它：sudo apt-get install ros-noetic-cv-bridge (根据你的ROS版本替换noetic)。

设计原则与最佳实践

  1. 模块化：将UI与ROS通信逻辑分离，创建一个ROSClient类来处理所有发布/订阅，UI类只负责界面展示和用户交互。
  2. 实时性：对于控制命令，要确保能快速响应，对于数据更新，可以使用定时器（如QTimer）来定期拉取数据，而不是阻塞式等待。
  3. 反馈：用户的每一个操作都应该有明确的视觉或听觉反馈，按钮点击后改变颜色，命令发送后显示“已发送”状态。
  4. 安全性：特别是对于移动机器人，必须设计紧急停止功能，这通常是一个独立、醒目的物理按钮或软件按钮，能立即切断所有运动命令。
  5. 用户体验：界面布局要符合逻辑，常用功能要易于访问，避免信息过载，只显示用户当前需要的信息。
  6. 错误处理：优雅地处理网络中断、ROS节点未启动等异常情况，并向用户显示友好的错误提示，而不是直接崩溃。

选择哪种ROS机器人控制界面,取决于你的具体需求：

  • 快速调试和验证：直接使用 RViz + rqt 工具集。
  • 开发桌面控制软件：Python + PyQt 是最经典、最强大的选择。
  • 开发跨平台、远程控制界面：Web技术 (HTML/JS + ROSBridge) 是未来的趋势，尤其适合移动应用和多用户场景。

从简单到复杂,ROS提供了丰富的工具链来满足从个人爱好者到商业级应用的各种需求。
