核心原理：电压转换

无人机电池通常是高压的，而树莓派需要稳定的低压直流电，整个项目的核心就是电压转换。

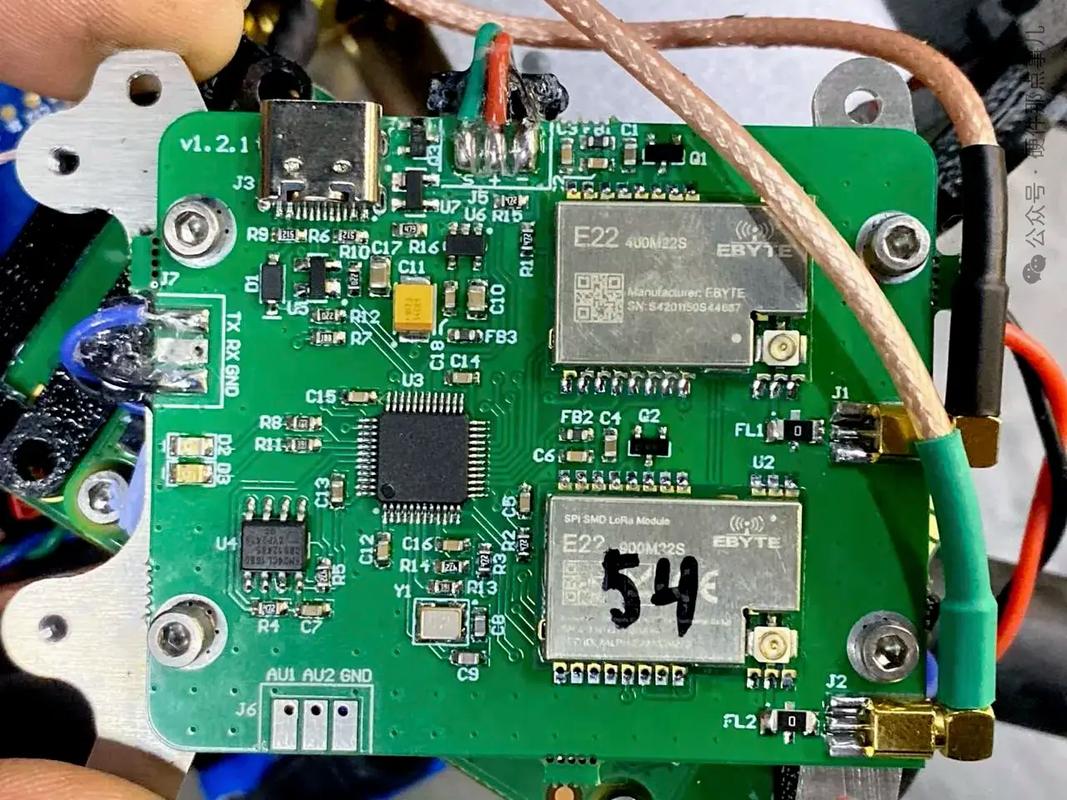

（图片来源网络，侵删）

无人机电池: 常见的有 3S (11.1V), 4S (14.8V), 6S (22.2V) 锂聚合物电池。
树莓派工作电压: 5V DC。
关键任务: 将无人机电池的高电压、高电流，转换成树莓派所需的稳定 5V 电压。

硬件选型（最关键的一步）

选择正确的电源模块是成功的关键,你需要考虑以下几个因素：

电压转换模块（降压/Buck Converter）

这是将电池电压转换为 5V 的核心部件。

类型: 开关降压稳压器，而不是线性稳压器，因为输入输出压差大时，线性稳压器会产生大量热量，效率极低,不适合无人机使用。
关键参数:

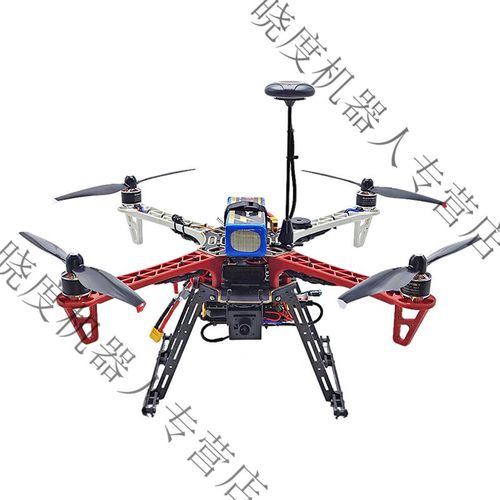

（图片来源网络，侵删）
- 输入电压范围: 必须覆盖你的无人机电池电压范围，使用 4S 电池 (14.8V)，模块输入电压应至少为 5V-25V 或更高,留有余量。
- 输出电流: 必须大于树莓派的峰值电流，树莓派 4B 在满负荷（CPU 100%，USB 设备全开）时可能需要 2.5A - 3A。建议选择持续输出 3A 或 5A 的模块，以提供充足的余量,避免因电压不稳导致重启。
- 效率: 效率越高，发热越小，对电池续航越有利，选择效率 >90% 的模块。
- 尺寸和重量: 无人机对重量非常敏感,选择小巧轻量的模块。
推荐模块:
- 基于 MP1584EN 芯片的模块: 非常常见，便宜，效率不错，但电流通常在 2-3A，对于树莓派 3B 或 4B 轻度使用够用,但满载可能吃力。
- 基于 LM2596 芯片的模块: 经典模块，电流较大（3A），散热片做得好，但效率比 MP1584 稍低一些。
- 基于 AP63203 芯片的模块: 性能更好，效率高，电流大（3A-5A），发热控制优秀，是树莓派无人机的首选之一。
- 基于 SY8303 芯片的模块: 性能与 AP63203 类似,也是优秀的选择。

⚠️ 警告：绝对不要直接将电池电压接入树莓派的 5V 引脚！这会立刻烧毁你的树莓派！

飞控

飞控是无人机的“大脑”，负责控制电机，你选择的飞控必须具备串口,用于与树莓派通信。

功能: 飞控负责接收遥控信号，控制电调，并读取陀螺仪、加速度计等传感器数据。
与树莓派的连接: 通过 UART (串口) 连接，飞控将姿态、高度、速度等数据通过串口发送给树莓派，树莓派也可以通过串口向飞控发送指令（如改变飞行模式、设置航点等）。
推荐飞控: Pixhawk 系列飞控（如 CubePilot, Holybro）是行业标准，功能强大，支持多种固件,有丰富的串口资源。

电源分配板

PDB 的作用是将无人机电池的电压分配给各个部件，如飞控、电压转换模块、图传等。

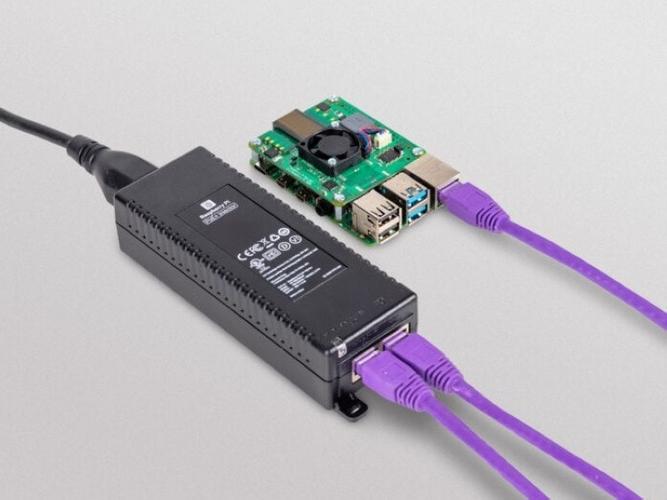

（图片来源网络，侵删）

优点: 集中管理电源，接线整洁，并且通常带有电压传感器,可以实时监测电池电压。
连接: 电池接入 PDB，PDB 将主电压输出给电调和降压模块，同时将一个低压（如 5V）输出供给飞控等设备。

其他必要硬件

电调: 连接电池和电机，接收飞控的 PWM 信号来控制电机转速。
遥控器和接收器: 用于手动控制无人机。
GPS 模块: 通常直接插在飞控的 GPS 接口上。
图传和摄像头: 用于实时回传图像,可选。
外壳: 用于保护树莓派和电路,并减少气流干扰。

连接方法（以 Pixhawk + PDB + 降压模块为例）

这是一个典型的连接方案：

电池 -> PDB: 将电池的 XT60 或 Deans 插头连接到 PDB 的主输入端。
PDB -> 电调: 从 PDB 引出主电压线（通常为红色和黑色）连接到每个电调的输入端。
电调 -> 电机: 将电调的三根输出线连接到无刷电机。
PDB -> 飞控: 从 PDB 引出一组电压线连接到飞控的 VBAT 或 POWER 输入接口,这为飞控供电。
PDB -> 降压模块: 从 PDB 引出主电压线连接到你选择的 5V 降压模块 的输入端。
降压模块 -> 树莓派: 将降压模块的输出端（通常是 USB-A 接口或接线端子）连接到树莓派的 Micro-USB 电源输入口。这是为树莓派供电的唯一正确方式！
飞控 -> 树莓派 (串口通信):
- 找到飞控上的 TELEM1 或 TELEM2 串口接口，它通常有 4 个引脚：TX (发送), RX (接收), 5V, GND。
- 使用杜邦线进行交叉连接：
  - 飞控的 TX -> 树莓派的 RX (GPIO 15)
  - 飞控的 RX -> 树莓派的 TX (GPIO 14)
  - 飞控的 GND -> 树莓派的 GND (任何 GND 引脚)
- 注意: 这一步通常不需要连接 5V，因为树莓派已经通过降压模块独立供电了，这样可以避免电平冲突和电源干扰，如果飞控和树莓派的共地（GND）没有通过其他方式（如 PDB）连接，则需要连接 GND。

连接示意图:

+----------------+      +-------------------+      +-----------------+
| 无人机电池     |----->| 电源分配板        |----->| 电调             |
| (LiPo 4S)      |      | (PDB)             |      | (ESC)            |
+----------------+      |                   |      |                 |
                      |  [主电压输出]----->|      |-----> 无刷电机     |
                      |  [电压监测]        |      +-----------------+
                      +-------------------+             |
                                                           |
                      +-------------------+             |
                      | 飞控              |<------------+
                      | (Pixhawk)         |      [5V输出]
                      |                   |----->| 降压模块        |
                      | [TELEM1/TELEM2]   |      | (Buck Converter)|
                      |   TX, RX, GND     |      +-----------------+
                      +-------------------+             |
                                                           |
                                                           v
                                                    +----------+
                                                    | 树莓派    |
                                                    | (Raspberry Pi)|
                                                    | - Micro-USB 供电 |
                                                    | - UART (GPIO 14,15)|
                                                    +----------+

软件配置

硬件连接好后,软件配置才能让它们协同工作。

树莓派端

启用串口:
1. sudo raspi-config
2. 选择 Interface Options -> Serial Port
3. 当询问是否登录 shell 时，选择 NO
4. 当询问是否启用硬件串口时，选择 YES
5. 重启树莓派。
安装串口通信库: MAVLink 是无人机领域通用的通信协议。
```
sudo apt-get update
sudo apt-get install python3-mavlink
```

编写通信脚本: 可以用 Python 编写一个简单的脚本来读取飞控数据。

import serial
from pymavlink import mavutil
# 配置串口，/dev/ttyS0 是硬件串口，树莓派 4B 可能是 /dev/ttyAMA0
# 波率必须与飞控设置一致，通常是 57600
connection = mavlink_connection('/dev/ttyS0', baud=57600)
while True:
    msg = connection.recv_match()
    if msg is not None:
        # 打印所有可用的消息类型
        print(f"Message type: {msg.get_type()}")
        # 打印全局位置信息
        if msg.get_type() == 'GLOBAL_POSITION_INT':
            lat = msg.lat / 1e7  # 纬度
            lon = msg.lon / 1e7  # 经度
            alt = msg.alt / 1e3  # 高度 (米)
            print(f"Lat: {lat}, Lon: {lon}, Alt: {alt}")

飞控端 (以 ArduPilot 固件为例)

配置串口:
1. 通过 QGroundControl 或 Mission Planner 连接飞控。
2. 进入 Parameters (参数) 设置。
3. 找到并配置串口，SERIAL1 (对应 TELEM1)。
4. 设置 SERIAL1_PROTOCOL 为 2 (MAVLink 1) 或 0 (MAVLink 2)。
5. 设置 SERIAL1_BAUD 为 57600 (与树莓派脚本一致)。
6. 设置 MAV_1_CONFIG 为 TELEM 1，确保该串口用于 MAVLink 通信。

安全与最佳实践

断电操作: 在连接或修改任何电路时,务必断开无人机电池。
绝缘: 所有裸露的接线端子都要做好绝缘处理,防止短路。
重量平衡: 树莓派和额外的电子设备会改变无人机的重心，需要仔细调整,确保飞行稳定。
散热: 树莓派在长时间工作时会产生热量，确保外壳有通风孔,必要时可加装小风扇。
冗余电源: 对于重要的任务，可以考虑为树莓派增加一个备用电池（如 18650 电池组），并通过二极管切换主备电源,防止主电源故障导致无人机失控和数据丢失。
测试: 先在地面进行充分测试，确认供电稳定、通信正常、软件运行无误后再进行试飞,第一次试飞建议用系留绳。

通过以上步骤，你就可以成功地将树莓派接入无人机电源系统，开启你的智能无人机项目了！祝你成功！
