无人机无刷电机原理图如何实现换向与调速？

无人机无刷电机本身不是一个完整的设备，它需要一套复杂的电子控制系统才能工作，这套系统通常被称为“电调”（Electronic Speed Controller, ESC）。

我们讨论的“无刷电机原理图”实际上包含两个部分：

1. 无刷电机本身的内部结构图（解释其如何旋转）。
2. 无刷电机控制系统的完整原理图（解释如何控制它旋转）。

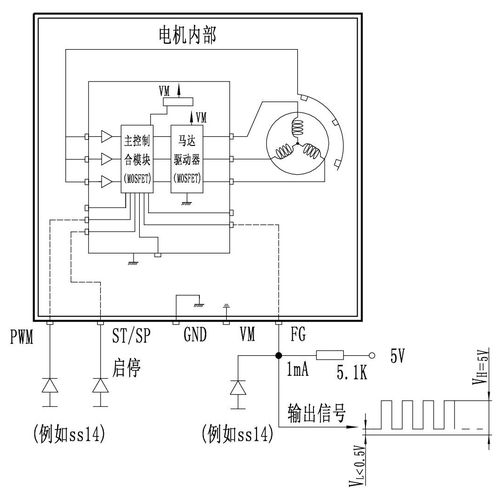

第一部分：无刷电机内部结构原理图

无刷电机和传统的有刷直流电机最大的区别在于换向方式,有刷电机使用碳刷和换向器在定子和转子之间进行机械换向，而无刷电机则通过电子方式进行换向。

核心组件

• 定子：静止的部分，包含电磁线圈，在无刷电机中，通常是多相绕组，最常见的无人机电机是三相绕组（A, B, C三相），呈星形或三角形连接。
• 转子：旋转的部分，通常是永磁体，带有多个磁极（N极和S极交替排列）。
• 霍尔传感器：安装在定子附近的小型传感器，用于检测转子的实时位置，它告诉控制器（电调）：“转子现在转到这里了，该给下一组线圈通电了。”

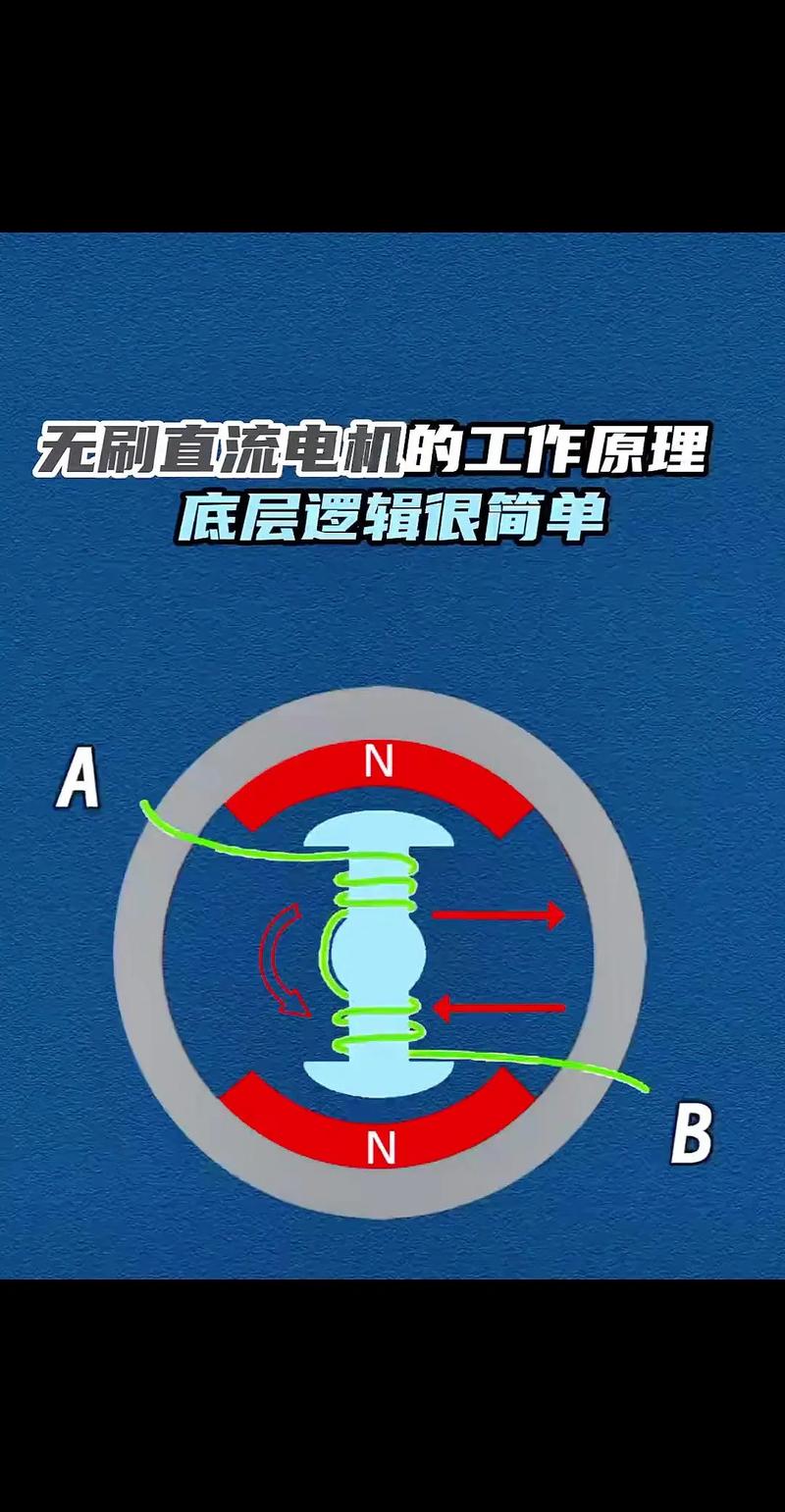

工作原理图解

下面是一个简化的工作原理图,展示了电机如何一步步旋转。

初始状态： 假设转子的N极正对着A相线圈，S极正对着C相线圈，电调通过霍尔传感器的信号，判断出转子位置，并决定通电顺序。

步骤 1：

• 通电：电调给 A相 通入电流（假设为正向），给 B相 通入电流（假设为反向）。
• 磁场：根据右手定则，A相线圈产生N极，B相线圈产生S极。
• 吸引：转子的N极被A相的N极排斥，被B相的S极吸引；转子的S极被A相的N极吸引，被B相的S极排斥。
• 旋转：转子在电磁力的作用下，顺时针旋转60度，直到其自身的N极与B相线圈的S极对齐，S极与A相线圈的N极对齐。

步骤 2：

• 换向：霍尔传感器检测到转子已到达新位置，电调立即改变通电策略。
• 通电：电调给 B相 通入正向电流，给 C相 通入反向电流。
• 磁场：B相线圈产生N极，C相线圈产生S极。
• 吸引：转子的N极被B相的N极排斥，被C相的S极吸引。
• 旋转：转子继续顺时针旋转60度。

这个过程不断重复,电调按照 A->B, B->C, C->A 的顺序（或其反向）不断地切换对三相线圈的供电，从而在定子上产生一个旋转的磁场，持续不断地“拉动”永磁体转子，使其连续旋转。

• 无刷电机 = 永磁体转子 + 多相定子线圈
• 换向方式 = 电子换向（由电控完成）
• 位置反馈 = 霍尔传感器（或更高级的无传感器技术）

第二部分：无刷电机控制系统原理图

一个完整的无人机动力系统由 飞控、电调、无刷电机 三部分组成，下面是这个控制系统的完整原理图和工作流程。

系统框图

原理图详解

这个流程图清晰地展示了信号和能量的流向：

信号流 (从左到右)：

1. 飞控

   • 核心：无人机的“大脑”，它根据陀螺仪、加速度计等传感器感知到的飞行姿态，以及来自遥控器的指令（如油门、方向），计算出每个电机需要达到的转速。
   • 输出：飞控不会直接输出大电流来驱动电机，它输出的是低电压的控制信号，最常见的是 PWM 信号。

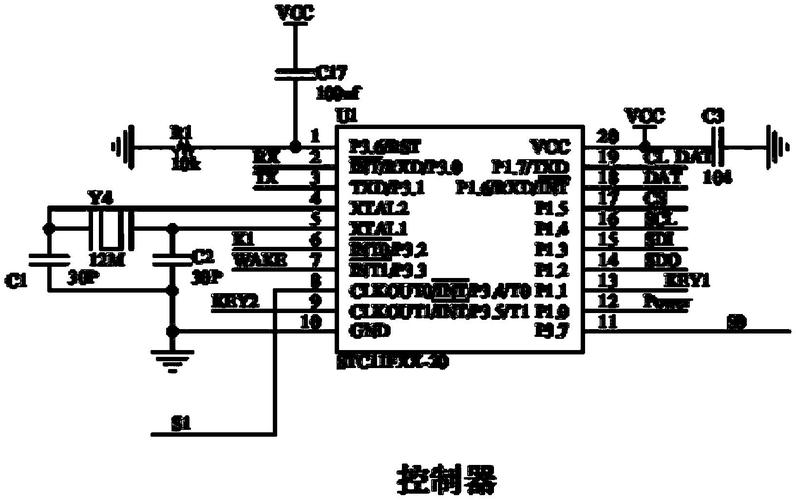

2. 电调

   • 核心：电机的“神经和肌肉”，它接收来自飞控的PWM信号。
   • 功能：
     • 信号解码：电调内部的MCU（微控制器）解析PWM信号的占空比，占空比越高，代表飞控要求的转速越高。
     • 电源转换：电调将来自电池的高电压、大电流直流电（4S电池约16.8V）转换成驱动电机所需的三相交流电。
     • 电子换向：电调持续读取霍尔传感器（或通过算法反电动势估算转子位置，即“无传感器”技术）的信号，精确地控制三相线圈的通电顺序和时机，实现无刷电机的平滑、高效旋转。

3. 无刷电机

   • 执行者：根据电调提供的三相交流电，产生旋转力矩，带动螺旋桨转动，为无人机提供升力或推力。

能量流 (从上到下)：

• 电池：提供整个动力系统所需的能量，它的高电压直流电直接连接到电调的电源输入端。
• 电调 -> 电机：电调将电池的直流电“斩波”并合成为三相交流电，输出给电机。
• 电调 -> 飞控：电池通常也会给飞控系统（包括接收机、陀螺仪等）供电，电调上会有一个 BEC (Battery Eliminator Circuit, 电池消除电路) 或 UBEC (Ultimate BEC)，它从电池电压中降压，输出一个稳定的5V或6V电压，为飞控和接收机供电。

第三部分：实际接线图

知道了原理,接线就非常简单了，下面是四旋无人机的典型接线方式。

接线说明：

1. 电池 -> 电调：

   • 注意正负极！ 红色线接电池正极，黑色线接电池负极，接反会烧毁电调！
   • 一块电池可以同时连接多个电调（四旋翼连接4个电调）。

2. 电调 -> 电机：

   • 电调有三根粗线（通常为黄、蓝、黑或红、白、黑），分别对应电调输出的三相交流电。
   • 这三根线连接到电机的三根线。顺序很重要！
   • 如果电机反转,只需交换其中任意两根线的连接位置，电机就会正转，这是无刷电机的一个非常方便的特性。

3. 飞控 -> 电调：

   • 飞控有输出引脚（通常标记为 MOTORS 或 PWM_OUT），每个引脚连接一个电调的控制信号线。
   • 信号线通常是较细的线,颜色各异（如白色、黄色、棕色等）。
   • 注意信号线的顺序：飞控的 M1 引脚对应1号电机（通常是机头方向），M2 对应2号电机（右后），依此类推，接线顺序错误会导致无人机“跳舞”或直接翻倒。

4. 飞控供电：

   • 如果电调带BEC/UBEC，通常有一根红色线和一根黑色线从电调引出，连接到飞控的 +5V 和 GND 引脚，为飞控供电。
   • 注意：有些电调是“ Bec-off ”设计，不提供5V输出，此时需要单独使用一个UBEC或从其他地方为飞控供电。

• 无刷电机原理：基于定子线圈产生的旋转电磁场，吸引永磁体转子旋转。
• 核心区别：无刷电机依赖电子换向（电调实现），而有刷电机依赖机械换向（碳刷实现）。
• 控制系统：这是一个闭环系统，飞控发号施令 -> 电调解码并驱动 -> 电机执行，电调是这个系统中最关键的部件，它集成了信号处理、电源管理和电子换向三大功能。
• 接线要点：电池供电要分清正负，电机三相线接反了可调换，飞控控制信号线顺序要对。

希望这个从核心原理到系统实现的完整解析能帮助你彻底理解无人机无刷电机的工作原理！
