六旋翼无人机是一种典型的多旋翼飞行器，其核心原理是通过精确控制六个旋翼的转速来改变无人机的姿态和位置，从而实现空中悬停、前进、后退、升降和转向等复杂飞行动作。
我们可以将其工作原理分解为以下几个核心部分：
核心构成部件
要理解其工作原理，首先需要了解它的基本“身体”组成部分：
- 机架：无人机的“骨架”，用于连接所有部件，提供结构支撑,常见的有X型机架和正六边形机架。
- 电机与电调：
- 电机：提供动力的“肌肉”，六旋翼通常使用无刷直流电机，因为它效率高、寿命长、功率大。
- 电调：电子调速器，是电机和飞控之间的“翻译官”，它接收飞控发来的低功率信号,并将其放大为驱动电机高速旋转的大电流。
- 螺旋桨：安装在电机轴上的“翅膀”，通过旋转，将旋转动能转化为向下的推力，每个电机上都配有一个螺旋桨，相邻的两个螺旋桨旋转方向相反（通常是“一正一反”交替），以抵消反扭矩,保持机身稳定。
- 飞控：无人机的“大脑”，这是一个集成了微控制器、陀螺仪、加速度计、气压计等传感器的核心电路板，它负责处理所有指令,并实时计算和下达控制命令。
- 电池：无人机的“心脏”，为所有电子设备提供能量,通常是高倍率的锂聚合物电池。
- 遥控器与接收机：
- 遥控器：由飞行员手持，用于发送飞行指令（如油门、方向、姿态等）。
- 接收机：安装在无人机上，接收遥控器发出的信号,并将其传输给飞控。
- 传感器：飞控的“感官系统”，用于感知无人机的状态和外界环境。
- 陀螺仪：测量无人机绕三个轴（俯仰、横滚、偏航）的角速度。
- 加速度计：测量无人机当前的加速度,可以用来判断机身是否倾斜。
- 气压计：通过测量大气压力来估算无人机的相对高度。
- 磁力计（电子罗盘）：测量地球磁场，用于确定无人机的朝向（航向）,防止漂移。
- GNSS模块（GPS/北斗）：用于获取无人机的精确定位（经纬度）和绝对高度,实现自动悬停和自主飞行。
基本飞行原理
六旋翼的飞行原理基于牛顿第三定律（作用力与反作用力）和力矩平衡，它通过改变不同位置电机的转速，来改变各个螺旋桨的推力，从而打破原有的平衡,实现姿态和位置的调整。
基本姿态定义
无人机在三维空间中的运动可以用三个轴来描述：
- 俯仰轴：无人机头尾上下倾斜,前进或后退。
- 横滚轴：无人机左右两侧上下倾斜,向左或向右平移。
- 偏航轴：无人机水平旋转,原地顺时针或逆时针旋转。
基本操作与电机对应关系

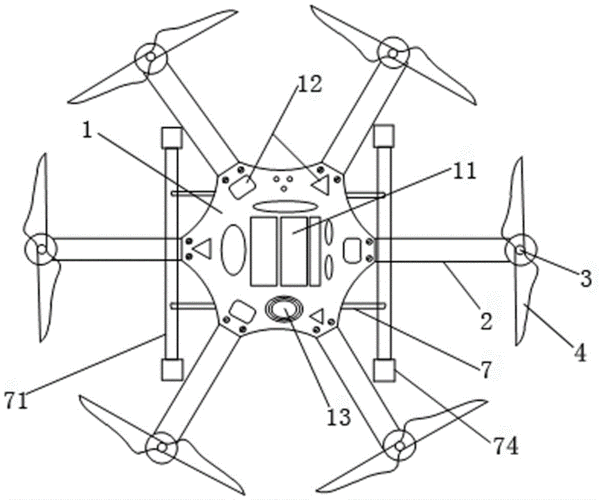

假设我们采用一个标准的X型六旋翼布局，电机编号为1到6，如下图所示（从上方俯视）：
(这是一个典型的X型六旋翼布局示意图，箭头表示螺旋桨旋转方向)
- 电机1、3、5：逆时针旋转
- 电机2、4、6：顺时针旋转
这种“正反交替”的设计是为了在所有电机转速相同时，总扭矩相互抵消,无人机不会自转。
各种飞行动作的实现
A. 垂直升降
- 操作：同时增加所有六个电机的转速。
- 原理：六个螺旋桨的推力同步增大，当总推力大于无人机的重力时，无人机就会垂直上升，反之，同时降低所有电机的转速，总推力小于重力，无人机就会下降，遥控器上的“油门”杆控制的就是这个动作。
B. 前进与后退
- 操作（前进）：增加机头方向电机（1、6）的转速，同时减小机尾方向电机（3、4）的转速。
- 原理：
- 机头方向的推力增大,机尾方向的推力减小。
- 这会产生一个绕横滚轴的力矩，使机头下沉，机尾抬起,无人机向前倾斜。
- 螺旋桨的总推力方向不再是垂直向上,而是有一个向前的分力。
- 这个向前的分力就克服了空气阻力，使无人机向前飞行,后退则操作相反。
C. 左右平移
- 操作（向右平移）：增加右侧电机（2、5）的转速，同时减小左侧电机（1、4）的转速。
- 原理：
- 右侧的推力增大,左侧的推力减小。
- 这会产生一个绕俯仰轴的力矩，使右侧下沉，左侧抬起,无人机向右倾斜。
- 总推力方向产生一个向右的分力，使无人机向右平移,向左平移则操作相反。
D. 原地旋转（偏航）
- 操作（顺时针旋转）：增加逆时针旋转的电机（1、3、5）的转速，同时减小顺时针旋转的电机（2、4、6）的转速。
- 原理：
- 逆时针电机的推力增大,顺时针电机的推力减小。
- 这会导致总的反扭矩不平衡，产生一个使无人机顺时针旋转的力矩。
- 飞控会微调其他电机的转速，以抵消这种不平衡带来的俯仰或横滚效应，保持机身稳定旋转,逆时针旋转则操作相反。
飞控的核心作用：姿态稳定
无人机之所以能稳定悬停，而不是像一块石头一样掉下去，关键在于飞控的姿态稳定算法（最常见的是PID控制算法）。
这个工作流程如下：
- 感知：飞控内部的陀螺仪和加速度计等传感器，以极高的频率（例如每秒数百次）实时监测无人机当前的姿态（是否倾斜，倾斜了多少）。
- 计算：飞控将“期望的姿态”（水平）与“当前的实际姿态”进行比较。
- 决策：如果发现无人机向右倾斜了,飞控会立刻计算出需要修正的量。
- 执行：飞控会向电调发出指令，增加左侧电机（1、4）的转速，减小右侧电机（2、5）的转速，产生一个向左的力矩来抵消向右的倾斜,使无人机恢复水平。
- 循环：这个过程在毫秒级别内不断重复，形成一个“感知-计算-执行”的闭环，从而实现对无人机姿态的实时、精确控制,这就是为什么无人机在阵风中也能保持稳定的原因。
六旋翼 vs. 四旋翼
六旋翼相比四旋翼，最大的优势在于冗余性和稳定性。
- 冗余性：在六旋翼中，即使一个电机或螺旋桨完全失效，剩下的五个电机仍然可以通过调整转速，产生一个合力来抵消重力，并维持姿态，实现“故障安全着陆”，而四旋翼如果失去一个电机,几乎必然会失控坠落。
- 稳定性：六个动力点提供了更好的平衡和抗干扰能力,飞行姿态更加平稳。
- 载重能力：在相同重量级别下,六旋翼通常可以搭载更重的相机或设备。
六旋翼的结构更复杂,成本也更高。
六旋翼无人机的工作原理可以概括为：
以飞控为大脑，通过遥控器或自主程序下达指令；飞控根据传感器感知的姿态和位置信息，利用PID等算法进行实时计算；然后通过调整六个电机的转速，改变对应螺旋桨的推力；最终通过改变不同位置的推力大小和方向，精确控制无人机的俯仰、横滚和偏航，从而实现稳定悬停和灵活飞行。
