小无人机如何变身大无人机？

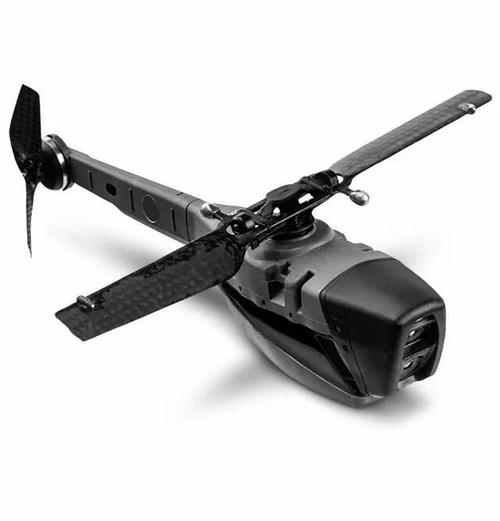

这是一个非常有趣且富有挑战性的想法！将小无人机改装成大无人机，本质上不是简单的“放大”，而是一个涉及空气动力学、结构力学、电子工程和系统集成的复杂系统工程，直接按比例放大小无人机的所有部件是行不通的,这会导致一系列严重问题。

下面我将从为什么不能直接放大、核心改装思路、具体改装步骤和巨大挑战四个方面,详细解释如何进行这样的改装。

为什么不能直接按比例放大？

小无人机的设计是基于其特定重量、尺寸和飞行环境的，如果直接按比例放大，会陷入“平方-立方定律”（Square-Cube Law）的困境,导致灾难性后果：

1. 重量（立方增长） vs. 升力（平方增长）

   • 如果将无人机的尺寸（如机臂长度）放大2倍，其体积和重量会增长约8倍（2³）。
   • 但机翼或旋翼的面积（产生升力的来源）只增长约4倍（2²）。
   • 结果：升力增长远跟不上重量增长,无人机将无法离地。

2. 结构强度（平方增长） vs. 应力（立方增长）


   （图片来源网络，侵删）
   • 机臂、机身等结构件的横截面积（强度来源）按平方增长。
   • 但飞行中产生的弯矩、扭力和惯性力（应力来源）按立方增长。
   • 结果：结构会因无法承受自身重量和飞行载荷而断裂、解体。

3. 功率需求（立方增长） vs. 效率（非线性下降）

   • 推动更重的无人机需要更大的功率，功率需求与重量成正比,而重量按立方增长。
   • 但大尺寸的旋翼/螺旋桨在低转速下效率更高，小电机无法提供巨大扭矩,且高速旋转效率极低。
   • 结果：电池续航时间急剧缩短,甚至无法提供足够推力。

4. 控制响应速度变慢

   • 大型无人机的转动惯量急剧增大，对舵机（电机）的反应速度要求极高。
   • 小飞控的刷新率和控制算法可能无法处理如此庞大的动态模型。
   • 结果：飞机会变得非常“迟钝”，难以稳定,甚至失控。

核心改装思路：模块化重新设计与集成

正确的思路不是“改装”，而是“基于小无人机的概念，重新设计一个大尺寸的无人机”，可以将其视为一个全新的项目,但可以借鉴小无人机的一些成熟设计理念。

核心原则： 针对大尺寸无人机的特点，逐个系统地进行重新选型和设计。

1. 气动布局设计

   • 从多旋翼到固定翼/复合翼：对于大尺寸、长航时的任务，纯多旋翼效率太低，通常会选择固定翼（滑翔飞行，效率最高）、垂直起降固定翼（VTOL，结合了多旋翼起降和固定翼巡航的优点）或复合翼。
   • 如果坚持多旋翼，必须采用大尺寸、低转速、高桨距的旋翼,并优化电机安装位置。

2. 结构设计与材料

   • 材料：必须使用高强度的轻质材料，如：
     • 碳纤维板/管：主梁、机身框架的首选。
     • 航空级铝合金：用于连接件、支架。
     • 轻木/巴沙木：用于制作机翼、尾翼的蒙皮。
     • 避免使用3D打印的普通塑料,强度不足。
   • 结构：需要设计坚固的中央机身和主承力结构，将动力、飞控、电池等模块合理分布,以平衡重心。

3. 动力系统

   • 电机：必须选择大扭矩、高KV值（或低KV值，取决于减速方式）的无刷电机，从2207级别的电机升级到4010、6210甚至更大尺寸。
   • 电调：需要选择能承受大电流（如100A以上）的电子调速器,并做好散热。
   • 螺旋桨：选择大直径、低螺距的桨,以在低转速下产生大推力。
   • 电池：这是最大的挑战之一，需要使用高倍率、高容量的锂电池组（如6S, 12S甚至更高电压），并串联/并联组合成电池包,电池重量会占整机重量的很大一部分。

4. 飞控系统

   • 升级飞控：小型的Pixhawk 4C等可能力不从心，应选择更强大的工业级或航模级飞控，如Cube Orange/Pixhawk 6X，它们拥有更强的处理器、更多的传感器接口和更快的通信总线。
   • 传感器冗余：大型无人机对传感器可靠性要求极高，可能需要添加冗余的陀螺仪、加速度计和磁力计。
   • 地面站软件：需要使用功能强大的地面站软件，如QGroundControl,进行详细的参数设置和飞行监控。

5. 通信与数据链

   • 升级数传：小无人机的WiFi或普通数传距离太短，必须使用长距离、高可靠性的数传，如SiK Telemetry Radio (915MHz/433MHz)或4G/5G模块。
   • 图传：如果需要第一人称视角，需要使用功率更大、编码效率更高的图传系统。

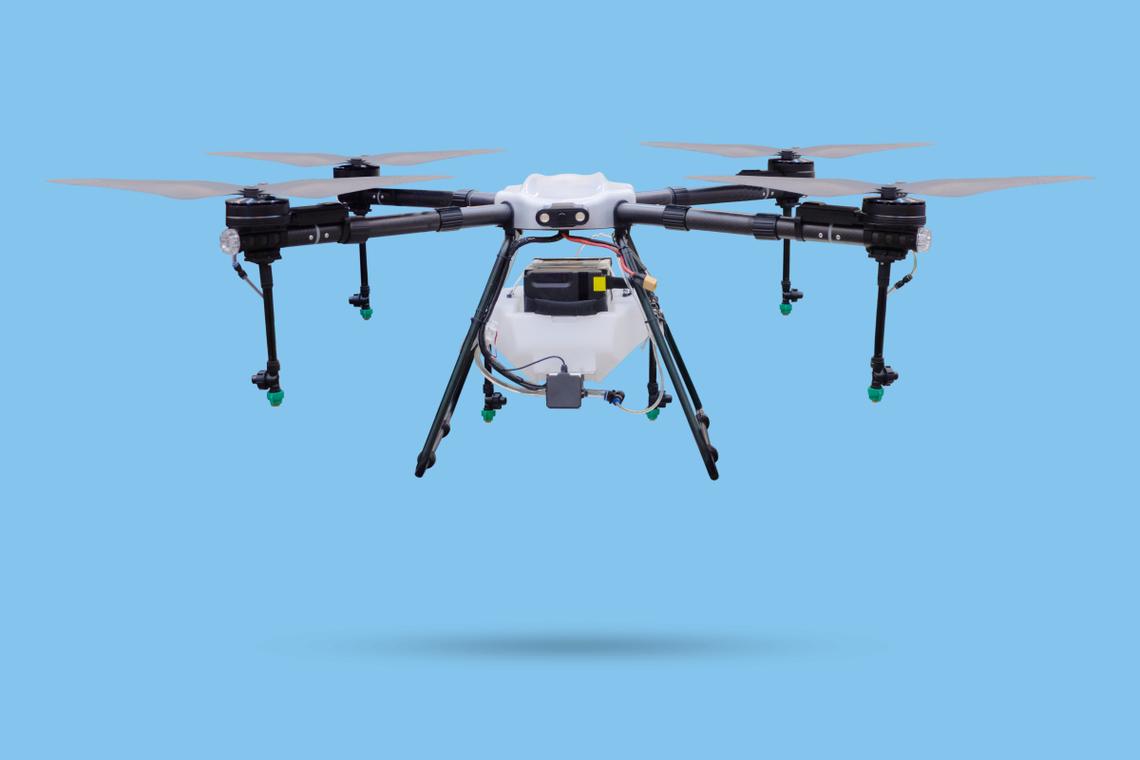

具体改装步骤（以多旋翼为例）

1. 明确需求与目标：

   • 用途：航拍、测绘、农业喷洒、物资运输？
   • 载重：需要携带多少公斤的设备？
   • 航时：需要飞行多长时间？
   • 尺寸：期望的翼展或尺寸范围？
   • 预算：这是决定一切的关键。

2. 设计与计算：

   • 估算总重：根据载重和设备，估算一个起飞总重（例如10公斤）。
   • 计算所需推力：总重 x 2（安全冗余系数） = 所需总推力（例如20公斤）。
   • 选择电机/桨/电池组合：根据所需推力，查阅电机性能曲线，选择合适的电机、电调和螺旋桨组合，然后根据这套系统的功耗和所需电压,选择合适的电池。
   • 3D建模与仿真：使用SolidWorks、Fusion 360等软件进行3D建模，并使用模拟器（如JSBSim）进行飞行仿真,验证设计的可行性。

3. 制造与组装：

   • 加工结构件：根据图纸切割、加工碳纤维板、铝合金等。
   • 组装动力系统：将电机、电调、桨叶牢固地安装在机臂上。
   • 集成飞控与电子设备：安装飞控、GPS、数传、图传、电源管理等模块,并做好线缆整理和电磁屏蔽。
   • 安装起落架：根据任务需求,设计合适的起落架。

4. 调试与测试：

   • 地面测试：在不装桨的情况下，通电测试电机转向、电调响应、飞控初始化等。
   • 静态拉力测试：使用电子秤测量每个电机在最大油门下的拉力,确保总和达标且各电机推力一致。
   • 小油门试飞：选择一个开阔、无人的场地，进行小油门的短距滑行或悬停测试,观察姿态是否稳定。
   • 逐步增加飞行测试：在确认初步稳定后，逐步增加飞行高度和距离,测试不同模式下的飞行性能。

巨大挑战与风险

1. 成本极高：一个能稳定飞行的中型多旋翼无人机,其成本可能轻易达到数万甚至数十万元。
2. 技术门槛高：需要跨学科的知识和实践经验,任何一个环节出错都可能导致失败。
3. 安全风险巨大：大型无人机失控后是巨大的安全隐患，绝对禁止在人群或敏感区域上空进行未经充分测试的飞行，必须做好失控预案,并购买足额的第三方责任险。
4. 法规限制：在很多国家和地区,对大型无人机的飞行有严格的审批和注册要求。
5. 调试过程漫长且痛苦：从第一次成功起飞到稳定飞行，可能需要经历无数次炸机、修改和调试。

将小无人机“改装”成大无人机，在现实中几乎等同于“从零开始设计制造一个大无人机”，这是一个非常有价值的工程实践项目,能让你学到无人机设计的所有核心知识。

给新手的建议：

• 不要从零开始：强烈建议从购买一个成熟的大尺寸无人机套件（如DJI Matrice系列、Holybro的VTOL套件）开始，这能让你专注于飞控和任务应用,而不是从最基础的结构和动力开始。
• 从小处着手：可以先尝试将一个450尺寸的航模多旋翼（如F450）的动力系统升级，体验一下升级的乐趣和挑战,再逐步挑战更大的尺寸。
• 加入社区：多逛逛DIY Drones、RC Groups等论坛，学习前人的经验,避免重复踩坑。

祝你的无人机项目顺利成功！
