Spark无人机拆机后，内部结构有何亮点？

拆解 Spark 无人机将导致官方保修立即失效，如果操作不当，可能会对设备造成永久性损坏，请在完全了解风险并具备一定电子维修能力的前提下进行，对于绝大多数用户，不推荐进行非必要的拆机。

为什么要拆机 Spark 无人机？

用户拆解 Spark 的原因多种多样,主要包括：

1. 维修:

   • 更换螺旋桨电机： 这是最常见的维修原因，长时间使用后，电机可能因撞击或磨损而损坏、无力或异响。
   • 更换云台相机： 云台相机是易损部件，严重的摔落可能导致其移位、损坏或无法工作。
   • 更换电池连接器： 电池连接器频繁插拔可能导致松动或损坏。
   • 修复外壳： 更换严重破损的机臂或机身外壳。

2. 深度清洁与保养:

   • 清理电机内部积灰,防止因灰尘过多导致电机过热或效率下降。
   • 清理云台内部的灰尘,保证视频画质的清晰度。

3. 升级与DIY:


   （图片来源网络，侵删）
   • （高级用户）为飞控刷入第三方固件（如 ArduPilot）,以获得更强大的功能。
   • （非常罕见）尝试更换或增加内部模块。

4. 学习与研究:

   了解 Spark 的内部结构、工作原理和各部件的布局。

拆机前的准备工作

必备工具

• 精密螺丝刀套装： Spark 主要使用 十字螺丝（PH00） 和 Y型/T型安全螺丝,你需要准备相应的螺丝刀头。
• 撬棒/塑料撬片： 用于分离卡扣固定的塑料外壳,避免划伤外壳。
• 镊子： 用于夹取小螺丝和 delicate 的部件。
• 塑料卡棒/塑料卡片： 替代金属工具,防止在撬开外壳时造成短路或划伤。
• 防静电手环： 强烈推荐！ 防止静电击穿精密的电子元件,如飞控板和相机传感器。
• 干净整洁的工作台： 最好铺上防静电垫。
• 容器： 用于分类存放拆下来的螺丝,避免混淆。
• （可选）热风枪/吹风机： 用于软化外壳边缘的胶水,使分离更容易。

安全第一

• 断开电源： 确保无人机和遥控器都已关机。
• 取出电池： 这是最重要的一步！ 必须先从无人机上取下智能飞行电池,防止任何意外的短路或启动。
• 拍照记录： 在开始拆解前，从不同角度对无人机进行拍照，每拆下一个部件或盖板前，都先拍照记录其位置和连接方式，这是你还原时的“地图”。

Spark 无人机拆机步骤详解

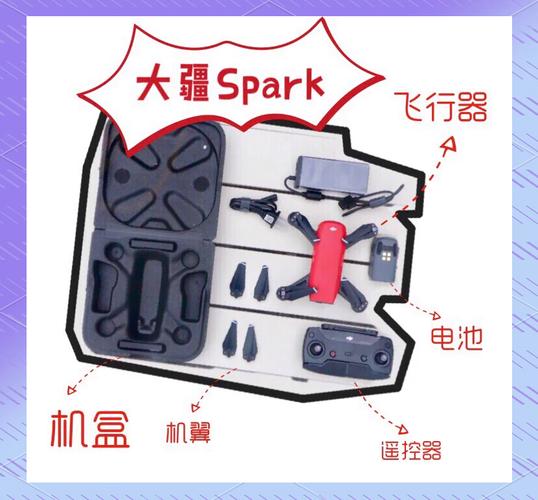

Spark 的结构相对简单，主要分为以下几个部分：机身（含主控板）、机臂、云台相机、智能飞行电池。

步骤 1：准备与外壳分离

1. 取出电池。

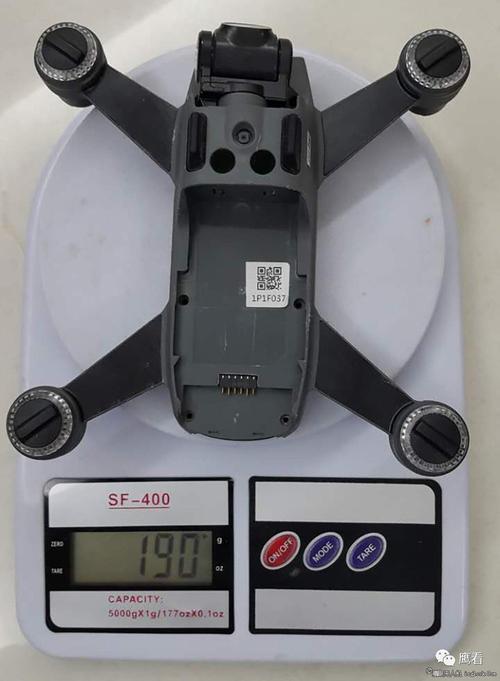

2. 将无人机倒置，观察底部的盖板,通常电池仓附近会有一些隐藏的螺丝。
3. 使用 PH00 螺丝刀拆下所有可见的底部螺丝。
4. 使用撬棒从电池仓边缘或外壳缝隙处小心地撬开外壳，Spark 的外壳之间是用卡扣和少量胶水固定的，需要均匀用力,避免暴力拆解导致卡扣断裂。
5. 撬开一部分后，你会发现内部还有连接线。切勿直接拉扯！ 继续用撬棒分离更多的外壳,直到看到所有连接器。

步骤 2：断开内部连接器

这是最关键也最容易出错的一步,请务必根据你之前拍的照片进行操作。

1. 主摄像头连接器： 这是最粗、最宽的连接器，通常为白色或黑色，它有一个小卡扣，需要先用指甲或撬棒轻轻挑起卡扣，然后才能垂直拔出，严禁左右摇晃硬拔。
2. IMU（惯性测量单元）连接器： 这是一个较小的连接器，连接着飞控板和IMU模块，同样,先挑起卡扣再垂直拔出。
3. 其他传感器连接器： Spark 可能还有其他传感器（如超声波传感器）的连接器,按照同样方式小心断开。

所有连接器都拔下后，上半部分的外壳（包含云台）就可以完整地取下来了。

步骤 3：分离云台与机身

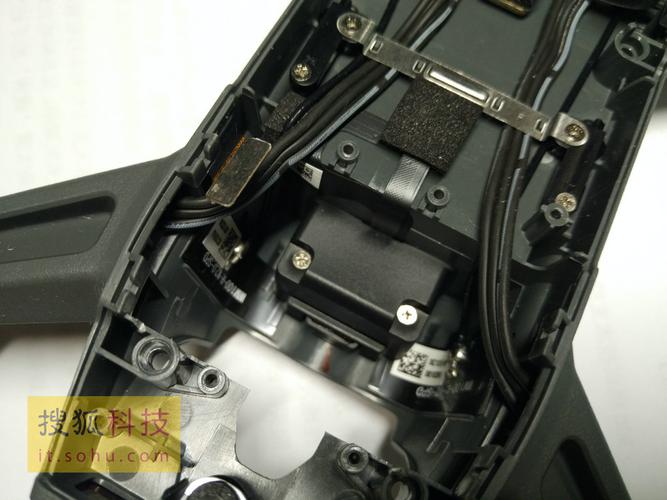

1. 取下上半部分外壳后,你会看到云台相机组件通过几颗螺丝固定在主框架上。
2. 用 PH00 螺丝刀拆下固定云台的螺丝。
3. 小心地将云台组件从主框架上取下,注意不要磕碰到云台镜头和镜片。

步骤 4：拆解机臂

1. 返回机身下半部分,你会看到四个机臂。
2. 每个机臂内部都藏有一颗固定电机的螺丝,你可能需要通过机臂上的小孔或取下外壳后才能看到并拧下它。
3. 拧下所有机臂的固定螺丝后,机臂就可以从主框架上取下了。

步骤 5：取出主控板

1. 当所有外壳、机臂、云台都取下后，剩下的就是核心的主控板（飞控板）。
2. 主控板通常也由几颗螺丝固定在机身上,拧下这些螺丝。
3. 小心地取下主控板，至此，Spark 的完整拆解就完成了。

常见部件更换要点

更换电机

• 购买： 确保购买与 Spark 型号完全匹配的电机（T-Motor 的 MN2204）。
• 安装： 将新电机插入机臂，对准螺丝孔，拧上固定螺丝即可，连接器通常是标准化的,可以直接插回飞控板对应的位置。

更换云台相机

• 购买： 必须购买 Spark 专用的云台相机总成，因为它包含了相机、云台舵机、减震球等整套组件。
• 安装： 安装过程与拆卸相反，将新云台对准螺丝孔固定，然后连接好摄像头和IMU的连接器。安装后非常重要的一步是进行云台校准！ 否则相机会抖动或无法正常工作，校准方法可以在 DJI 官方 App 的“校准”菜单中找到。

更换外壳

• 购买： 市面上有大量第三方厂商提供 Spark 的机臂、机身外壳等替换件。
• 安装： 对应拆解的步骤反向安装即可，注意将卡扣对齐,安装时避免用力过猛导致卡扣断裂。

装机与测试

1. 清洁： 在装机前,确保所有部件和机身内部都干净无灰尘。
2. 还原： 严格按照你之前拍摄的“地图”和拆卸的相反顺序进行安装，确保所有螺丝都已拧紧,所有连接器都已正确插回并卡紧。
3. 初步检查： 装好外壳后，装上电池，在不开机的情况下，手动转动云台和螺旋桨,确保没有卡顿或异常摩擦声。
4. 连接 App： 打开 DJI GO 4 App,连接无人机。
5. 传感器校准： 强烈建议进行以下校准：
   • 指南针校准
   • IMU校准
   • 云台校准
6. 飞行测试： 在一个开阔、安全的环境中进行首次飞行，先进行悬停测试，检查飞行是否平稳，云台是否正常工作，电机声音是否正常，然后进行小范围的飞行测试,确认一切正常后再恢复正常飞行。

Spark 无人机的拆机并不算特别复杂，但需要极大的耐心、细心和适当的工具。核心在于：先拍照、断电、取电池、温柔对待连接器。

如果你只是想更换一个电机或外壳，网上有大量的视频教程可以参考，跟着视频一步步操作会更直观，但如果涉及到更复杂的维修，如更换云台或飞控，建议寻求专业维修人员的帮助,以免造成更大的损失。
