nao机器人内部结构如何？

整体结构概览

NAO机器人可以大致分为以下几个核心系统：

1. 机械结构系统：机器人的“骨骼”和“肌肉”，负责运动和姿态。
2. 硬件系统：机器人的“大脑”和“感官”，包括计算、存储、感知和交互设备。
3. 电源系统：机器人的“心脏”，提供所有能量。
4. 软件系统：机器人的“灵魂”，控制硬件并实现智能行为。

下面我们逐一进行拆解。

机械结构系统

NAO的机械结构是其最直观的部分,由全身的关节、连杆和执行器组成。

头部

• 颈部：由2个自由度构成，可以实现点头（俯仰）和摇头（偏航），使其能够观察周围环境并与人类进行眼神交流。
• 眼睛：
  • 两个CMOS摄像头：位于眼窝深处，是NAO主要的视觉传感器，用于图像识别、物体追踪、人脸识别、避障等。
  • LED灯：位于眼眶周围，可以通过编程改变颜色和闪烁模式，用于表达情绪（如开心、惊讶、困惑）或作为状态指示灯。
• 耳朵：两个定向麦克风阵列，位于头部两侧，它们不仅能收声，更重要的是能通过声音到达时间差和强度差进行声源定位，判断声音来自哪个方向。
• 嘴巴：一个扬声器，用于语音输出、播放音乐和发出提示音。

躯干

躯干是所有核心硬件的载体,内部结构非常紧凑。

• 胸部：
  • 状态LED：位于胸前，是一个环形LED灯，用于显示机器人的运行状态（如充电、待机、工作中、错误等）。
  • 触摸传感器：位于胸前中央，可以感知人类的触摸，用于交互或触发特定行为。
• 腹部：内部主要容纳主控制器、电池等核心部件。

四肢

NAO有25个自由度,这使得它的动作非常灵活。

• 手臂（左、右各1个）：
  • 肩部：5个自由度（3个在肩关节，2个在肘关节），手臂的运动范围很大，可以挥手、拥抱、指向物体。
  • 肘部：1个自由度，实现手臂的弯曲和伸展。
  • 手腕：1个自由度，可以旋转手掌。
  • 手部：没有手指，但手掌内部集成了压力传感器，可以感知是否被握住或触摸。
• 腿部（左、右各1个）：
  • 髋部：3个自由度，控制腿的前后、左右摆动和旋转。
  • 膝部：1个自由度，实现小腿的弯曲和伸展。
  • 踝部：2个自由度，控制脚踝的倾斜和旋转，这对于保持平衡和行走至关重要。

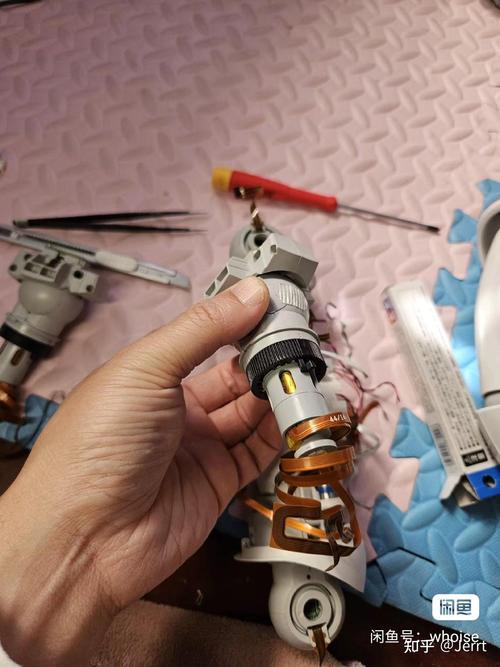

执行器

所有关节的运动都由伺服电机驱动，这些电机是闭环控制的，意味着它们内置了位置传感器（如编码器），可以精确地知道自己的转动角度，并将信息反馈给主控制器，从而实现精确、平稳的运动。

硬件系统

这是NAO的“内脏”，负责处理信息和驱动身体。

核心控制器

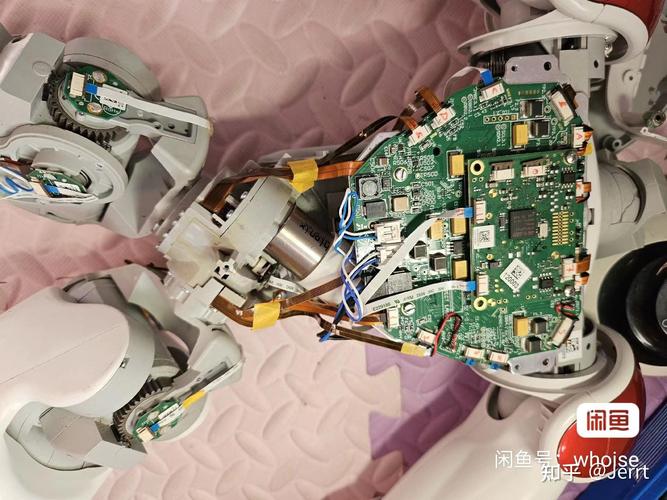

• 主板：位于躯干内部，是整个机器人硬件的中枢，它集成了：
  • 中央处理器：早期型号使用Intel Atom处理器，较新的NAOqi OS版本则使用更高效的ARM处理器，负责运行操作系统、执行算法和协调所有硬件。
  • 内存：用于运行程序时的数据临时存储。
  • 存储：通常采用闪存或SSD，用于安装操作系统、应用程序和存储数据。
  • I/O接口：连接各种传感器和执行器的电路板和接口。

传感器系统

NAO拥有丰富的传感器,使其能够感知自我和外部环境。

• 内部传感器（用于感知自身状态）：
  • 惯性测量单元：位于躯干核心，包含加速度计（测量线性加速度）、陀螺仪（测量角速度）和磁力计（测量磁场方向，即电子罗盘），IMU是NAO保持平衡的关键，它能实时检测到身体的倾斜和晃动，并将数据反馈给运动控制算法。
  • 关节位置传感器：每个伺服电机内部都有编码器，精确反馈每个关节的角度。
  • 温度传感器：监测电机和内部电子元件的温度，防止过热。
• 外部传感器（用于感知外部环境）：
  • 视觉：2个720p分辨率的摄像头。
  • 听觉：2个定向麦克风阵列。
  • 触觉：胸前触摸传感器、手部压力传感器、脚部压力传感器（用于感知地面接触和站立）。
  • 超声波传感器：早期型号的脚部有超声波传感器，用于近距离测距和避障，后期版本可能被更先进的视觉算法取代。

交互设备

• 扬声器：用于语音输出。
• LED灯：眼睛、耳朵和胸部的LED用于非语言交流。

电源系统

• 电池：位于腹部，是一个可充电的锂聚合物电池，为所有电机、传感器和控制器提供电力。
• 充电系统：
  • 底座充电：NAO可以放置在专用充电底座上自动充电。
  • 线缆充电：也可以通过充电接口直接连接充电器。
  • 电源管理：主板上的电源管理模块负责控制充放电过程，并提供稳定的电压给不同部件，它会实时监控电量，并通过LED和语音提示用户。

软件系统

这是NAO的灵魂,将所有硬件组件连接起来并赋予其“智能”。

操作系统

• NAOqi OS：这是一个基于Linux的定制操作系统，专为NAO机器人设计，它提供了硬件驱动、进程管理、网络通信等底层功能。

中间件

• NAOqi：这是NAO的核心软件框架，是一个模块化的中间件，它将复杂的机器人功能（如运动控制、视觉处理、语音合成等）封装成一个个独立的“模块”。
  • 优点：开发者可以像搭积木一样，调用这些模块来快速开发新的应用，而无需关心底层硬件的复杂细节，你可以直接调用ALMotion模块来控制手臂，而不需要编写电机驱动代码。

核心功能模块

NAOqi包含了许多关键模块,

• ALMotion：负责所有运动控制，包括关节角度设置、步行动画、平衡保持等。
• ALVideoDevice：管理摄像头，提供图像数据流。
• ALAudioDevice：管理麦克风和扬声器，处理音频的录制和播放。
• ALSpeechRecognition：语音识别模块，可以将语音命令转换为文本。
• ALTextToSpeech：语音合成模块，可以将文本转换为语音并播放。
• ALMemory：一个全局共享的数据库，所有模块都可以在这里读写数据，实现模块间的信息交换。

开发工具与SDK

• Choregraphe：NAO的图形化编程软件，用户可以通过拖拽“盒子”（Box）来创建行为流程图，非常适合初学者和快速原型开发。
• Python SDK：为高级开发者提供的软件开发工具包，允许使用Python语言直接调用NAOqi的所有模块，进行更深度的定制和算法开发。
• C++ SDK：性能最高的开发方式，适合需要极致性能的开发者。

结构拆解的启示

通过以上拆解,我们可以看到NAO机器人的设计哲学：

1. 高度集成与模块化：硬件各部分分工明确，软件通过NAOqi中间件实现了高度的模块化，这为扩展和开发提供了极大的便利。
2. 感知与行动的闭环：IMU、关节传感器等提供自身状态信息（感知），伺服电机根据控制指令执行动作（行动），形成一个完整的闭环反馈系统，这是实现稳定运动和平衡的基础。
3. 以人为本的交互设计：摄像头、麦克风、LED灯等传感器和执行器的布局，都围绕着与人类进行自然、直观的交互这一核心目标。
4. 软硬件协同：NAO的结构设计充分考虑了软件的实现需求，例如NAOqi框架的存在，让复杂的机器人控制变得相对简单。

理解NAO的这些结构,不仅有助于我们进行维修和升级，更能启发我们如何设计下一代更智能、更友好的机器人。
