FPGA如何优化无人机飞行控制性能?

99ANYc3cd6 无人机 8

为什么选择FPGA做无人机飞控?—— FPGA的核心优势

相比于传统的基于MCU(如STM32)或专用ASIC的飞控,FPGA提供了独特的优势,特别适用于对性能、实时性和可靠性要求极高的场景。

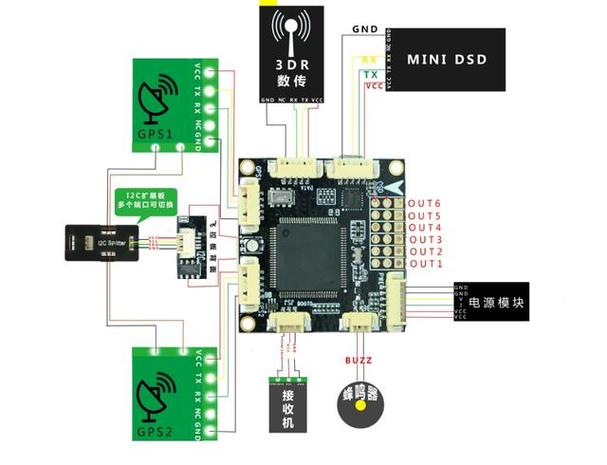

FPGA如何优化无人机飞行控制性能?-第1张图片-广州国自机器人
(图片来源网络,侵删)
特性 FPGA实现 传统MCU实现 对无人机的价值
并行处理能力 真正的硬件并行,多个传感器数据读取、控制律计算、电机PWM输出等任务可以同时进行。 顺序执行,通过RTOS或中断实现伪并行,多个任务共享CPU资源,存在调度开销。 极低延迟:姿态解算、电机响应速度更快,控制更精准,尤其适合高速、高敏捷性的无人机(如竞速无人机)。
确定性实时性 执行时间固定且可预测,只要设计完成,每次任务的执行时间都是纳秒级的确定值。 受中断、任务优先级影响,执行时间存在抖动,无法达到纳秒级确定性。 高可靠性:在关键时刻(如避障、紧急拉起),控制指令的执行时间不会“抖动”,飞行行为稳定、可预测。
I/O处理能力 拥有大量的GPIO,可以轻松同时处理数十路PWM输入/输出、串口、SPI、I2C等。 GPIO数量有限,通常需要通过复用或外部扩展芯片来处理大量传感器和执行器。 高度集成:轻松连接多个IMU、GPS、光流、视觉传感器等,实现多传感器融合,构建更复杂的感知系统。
定制化与灵活性 硬件逻辑可完全定制,可以根据特定传感器的接口、特定的控制算法(如非线性控制)来设计专用电路。 受限于芯片厂商提供的指令集和外设,定制化程度较低。 极致优化:针对特定应用(如特定桨叶、特定电机)优化控制算法,或集成专用的图像/信号处理模块。
高可靠性 无操作系统,无软件崩溃风险,逻辑一旦配置,只要硬件正常,就会稳定运行。 依赖RTOS,存在软件崩溃、死锁等风险。 安全关键:在搜救、电力巡检等无人值守任务中,系统的可靠性至关重要。

基于FPGA的无人机飞控系统架构

一个典型的FPGA飞控系统架构可以分为以下几个层次:

  1. 传感器数据采集层

    • IMU (惯性测量单元):通过SPI或I2C接口高速读取陀螺仪和加速度计的数据,FPGA可以轻松实现高达数百甚至上千Hz的数据读取率。
    • 磁力计:通过I2C读取,用于航向角校正。
    • 气压计:通过I2C读取,用于高度计和垂直速度估计。
    • GPS模块:通过串口(UART)读取NMEA数据,FPGA可以解析出经纬度、海拔、速度、航向等信息。
    • 视觉/光流传感器:通过并行接口(如MIPI CSI-2或高速LVDS)接收图像数据,在FPGA内部进行光流计算或目标识别。
    • 超声波/激光雷达:通过PWM或串口读取距离信息,用于定高和避障。
  2. 数据处理与传感器融合层

    • 数据预处理:对原始传感器数据进行滤波(如IIR/FIR滤波)、去噪、校准。
    • 传感器融合算法:这是FPGA飞控的核心,使用卡尔曼滤波器或其变种(如Extended Kalman Filter, Unscented Kalman Filter)来融合多源传感器数据,估算出无人机的完整状态(位置、速度、姿态角、角速度)。
      • 优势:卡尔曼滤波器的矩阵运算非常适合在FPGA中并行实现,可以远超MCU的处理速度,实现更高阶、更复杂的滤波模型。
  3. 控制律解算层

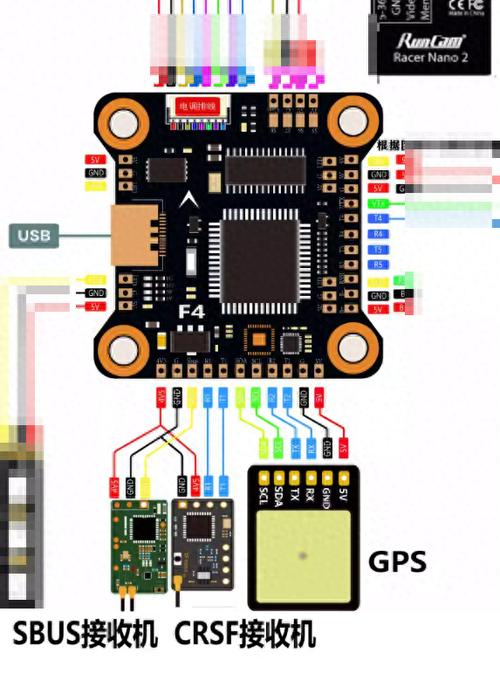

    FPGA如何优化无人机飞行控制性能?-第2张图片-广州国自机器人
    (图片来源网络,侵删)
    • 姿态控制器:根据期望姿态(来自遥控器或上层路径规划)和当前估计姿态,计算所需的力矩,常用PID控制器,但FPGA可以轻松实现更先进的控制算法,如LQR(线性二次调节器)、滑模控制等。
    • 位置控制器:外环控制器,根据期望位置和当前位置,计算期望姿态,然后传递给姿态控制器。
    • 优势:控制算法的每个部分都可以用独立的硬件逻辑实现,并行计算,延迟极低。
  4. 执行器驱动层

    • PWM生成:根据控制器的输出,生成高精度、高分辨率的PWM信号,驱动电调,控制电机转速。
    • 无刷电机驱动:对于更高级的应用,可以直接在FPGA中实现三相六步换向逻辑,直接驱动MOSFET,省去电调,进一步降低延迟。
    • 其他输出:控制舵机、LED灯、图传开关等。
  5. 通信与接口层

    • 遥控器接收:通过PPM/SBUS协议接收遥控器指令。
    • 数传通信:通过串口与地面站进行数据交换(遥测和遥控)。
    • 调试接口:如JTAG,用于在线调试和逻辑分析。

开发流程与关键技术挑战

开发流程

  1. 需求分析与算法设计:明确无人机的功能需求(如悬停精度、最大倾斜角、响应速度),并设计好控制算法和传感器融合策略。
  2. 硬件选型
    • FPGA芯片:选择资源(逻辑单元、BRAM、DSP)足够、功耗合适的FPGA,Xilinx的Zynq系列(ARM + FPGA)或Intel(原Altera)的Cyclone/V系列是常见选择,Zynq的PS(处理系统)可以运行Linux或RTOS,负责复杂任务,PL(可编程逻辑)负责实时控制,是极佳的异构计算平台。
    • 外围电路:设计电源管理、传感器接口、电机驱动等电路。
  3. 硬件描述语言编程:使用Verilog或VHDL编写FPGA逻辑代码。
    • 模块化设计:将传感器接口、滤波器、控制器、PWM生成等写成独立的模块。
    • 状态机:大量使用状态机来管理复杂的时序逻辑。
  4. 仿真与验证:使用ModelSim、Vivado Simulator等工具对HDL代码进行功能仿真,确保逻辑正确。
  5. 综合与实现:使用Vivado、Quartus等EDA工具,将HDL代码综合成FPGA的网表,并进行布局布线,生成比特流文件。
  6. 板级调试:将比特流文件下载到FPGA开发板,通过逻辑分析仪、示波器等工具验证硬件功能的正确性,特别是时序关键部分。
  7. 系统集成与飞行测试:将飞控装机,进行地面测试和逐步的飞行测试,不断优化参数和算法。

关键技术挑战

  1. 开发难度高:需要掌握硬件描述语言和数字电路设计知识,学习曲线陡峭,远难于基于C语言的MCU开发。
  2. 设计复杂性:需要从“软件思维”转变为“硬件思维”,代码的执行不是顺序的,而是并发的、时序驱动的,调试一个时序问题可能比调试一个软件bug更困难。
  3. 成本较高:高性能FPGA芯片及其开发工具的成本远高于主流MCU。
  4. 功耗与散热:FPGA在高速运行时功耗不低,需要仔细进行电源设计和散热处理。
  5. 生态系统:相比于成熟的STM32/Arduino生态,FPGA的飞控开源社区较小,可参考的资料和项目较少。

实际应用场景

虽然FPGA飞控开发复杂,但在以下领域具有不可替代的优势:

  • 竞速无人机:对延迟和控制响应要求达到极致,FPGA能提供最快的“传感器到电机”的响应链路。
  • 高精度工业无人机:如电力巡检、测绘,需要厘米级的定点悬停精度,FPGA的确定性控制和高速传感器融合是实现这一目标的关键。
  • 自主飞行与集群控制:需要处理复杂的视觉感知、路径规划和编队算法,FPGA可以同时运行多个AI加速模块(如YOLO目标检测)和飞行控制核心,实现真正的机载智能。
  • 科研平台:作为验证新型控制算法、新型传感器融合策略的硬件平台,其灵活性和高性能是MCU无法比拟的。

使用FPGA设计无人机飞控是一项挑战与机遇并存的技术,它不是取代MCU的通用方案,而是面向特定高端应用的“降维打击”式解决方案。

  • **对于大多数爱好者和
