LabVIEW 是机器人的“大脑”和“神经系统”，它负责处理传感器数据、做出决策、规划运动，并向机器人的“肌肉”（执行器）发送指令。

（图片来源网络，侵删）

为什么选择 LabVIEW 进行机器人开发？

LabVIEW 提供了一系列独特的优势，使其成为机器人开发的理想选择,特别是对于非计算机科学背景的工程师和研究人员。

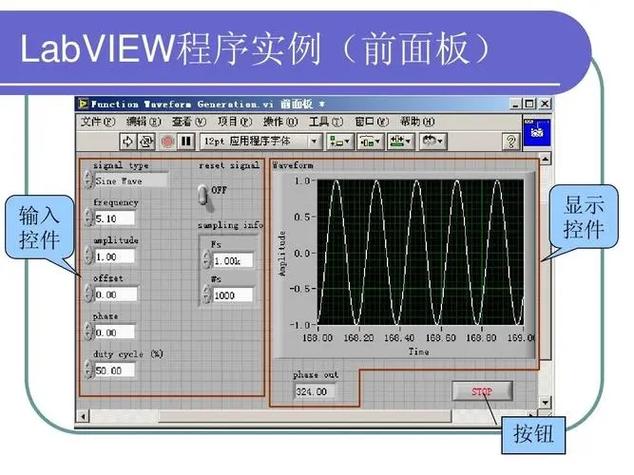

图形化编程 (G语言)：
- 直观：通过拖拽图标和连线来编写代码，逻辑清晰，易于理解和调试，对于复杂的控制算法（如状态机、PID控制）,图形化表示比文本代码更直观。
- 并行性：天生支持多线程和数据流编程，非常适合机器人需要同时处理多个任务（如读取传感器、规划路径、控制电机）的特性。
强大的硬件集成能力：
- NI myRIO：这是 NI 专为教育和机器人项目设计的嵌入式控制器，它集成了 FPGA（现场可编程门阵列）和双核 ARM 处理器，可以同时处理高速实时任务（如电机编码器反馈）和复杂逻辑任务。
- 现成的驱动：NI 提供了大量硬件（如数据采集卡、运动控制卡、视觉相机）的官方驱动，可以无缝集成到 LabVIEW 中,无需从零开始编写底层驱动。
- 第三方支持：通过驱动程序或工具包，LabVIEW 可以轻松与 Arduino, Raspberry Pi, ROS (Robot Operating System) 等主流平台通信。
内置的视觉和运动控制工具包：
（图片来源网络，侵删）
- NI Vision：功能强大的机器视觉库，可以轻松实现图像采集、处理、模式识别、尺寸测量、目标定位等，是实现机器人“眼睛”的关键。
- NI Motion：提供高级的运动控制函数库，简化了多轴运动规划、轨迹插补、电子齿轮等复杂功能的实现。
快速原型开发：

从算法设计到硬件部署，LabVIEW 提供了一个无缝的开发环境，工程师可以快速验证想法，迭代设计,大大缩短了开发周期。

LabVIEW 在机器人中的典型应用

几乎机器人涉及的每一个环节，都可以找到 LabVIEW 的身影。

应用领域	具体功能	相关 LabVIEW 技术/工具
感知	- 视觉导航：通过摄像头识别路标、障碍物、二维码，进行定位和避障。 - 环境感知：读取激光雷达、超声波、红外传感器数据，构建环境地图。	NI Vision Development Module, Vision Acquisition, myRIO I/O, VISA/串口通信
决策	- 路径规划：根据任务目标和环境地图，规划最优或可行的运动路径。 - 状态机：管理机器人不同工作模式（如待机、巡逻、抓取、充电）的切换逻辑。 - PID控制：实现精确的速度、位置或力控制。	Statechart Module, PID and Fuzzy Logic Toolkit, 数学函数, 公式节点
控制	- 运动控制：精确控制电机、舵机、机械臂的关节运动，实现多轴协同。 - 伺服控制：实时读取编码器反馈，调整电机输出，实现闭环控制。	NI Motion, myRIO FPGA VIs, 数据采集卡
通信	- 与主控机通信：将传感器数据上传，接收上位机的指令。 - 与外部模块通信：与 Arduino、Raspberry Pi、ROS 节点等进行数据交换。	VISA (串口/以太网), UDP/TCP, Shared Variable, ROS for LabVIEW
人机交互	- 数据监控：实时显示机器人状态、传感器读数、图像等。 - 远程操作：通过前面板或 Web 发布功能，远程监控和控制机器人。	LabVIEW Front Panel, Web Publishing Tool, LabVIEW DSC Module

常见的机器人硬件平台与 LabVIEW 的结合

NI myRIO 平台 (最经典的教学/原型平台)：
- 构成：myRIO 控制器 + 可选的机械套件（如两轮小车、机械臂）。
- 特点：集成了 I/O（模拟、数字、PWM）、FPGA 和处理器，非常适合学习和实现复杂的机器人算法，LabVIEW for myRIO 是 NI 官方支持的开发环境。
基于 PC 的机器人系统：
- 构成：一台运行 Windows/Linux 的 PC + 数据采集卡/运动控制卡 + 各种传感器和执行器。
- 特点：计算能力强，适合处理复杂的视觉算法和大规模数据处理，常用于工业机器人、移动机器人等。
基于嵌入式系统的机器人 (Arduino/Raspberry Pi)：
- 结合方式：
  - 主从模式：PC 运行 LabVIEW 作为“大脑”，通过串口或网络向 Arduino/Raspberry Pi（作为“下位机”）发送高级指令（如“移动到坐标(10,20)”），Arduino 负责底层执行。
  - 数据采集模式：LabVIEW 只负责读取 Arduino 上的传感器数据（如温度、湿度），或者向 Arduino 发送简单控制信号。
- 特点：成本低廉，灵活性高,适合DIY和创客项目。
与 ROS 的集成：
- 问题：ROS 本身是 C++ 和 Python 生态，传统上不支持 LabVIEW。
- 解决方案：NI 提供了 "ROS for LabVIEW" 工具包，它允许 LabVIEW 应用程序作为 ROS 节点，发布/订阅 ROS 的标准话题（如 /cmd_vel 速度命令、/sensor 传感器数据），从而利用 ROS 强大的中间件和丰富的功能包生态（如导航、SLAM）。
- 特点：这是 LabVIEW 进入高端机器人领域的“金钥匙”，结合了 LabVIEW 的易用性和 ROS 的强大生态。

如何开始？一个简单的机器人项目流程

假设我们要制作一个基于 myRIO 的自动避障小车：

硬件准备：
- myRIO 控制器及底座。
- 两个直流减速电机及驱动模块。
- 两个超声波传感器（HC-SR04）。
- 电源、车轮等。
软件环境：
- 安装 LabVIEW。
- 安装 NI myRIO Device Driver 和 NI myRIO Toolkit。
编程步骤：
- 读取传感器数据：
  - 在 LabVIEW 中创建一个 VI。
  - 使用 myRIO 的 DIO (数字输入/输出) 和 Counter 函数，编写程序来触发超声波传感器并接收回波时间,从而计算出前方障碍物的距离。
- 决策逻辑 (避障算法)：
  - 使用 Case Structure 或 Statechart 来判断距离。
  - 如果距离 > 安全阈值（如 20cm）,则直行。
  - 如果距离 < 安全阈值，则后退一小段,然后转向。
- 控制电机：
  - 使用 myRIO 的 PWM (脉冲宽度调制) 输出来控制电机的速度和方向。
  - 将决策逻辑的输出（直行、后退、左转、右转）转换为相应的 PWM 信号,发送给电机驱动模块。
- 调试与优化：
  - 在 Front Panel 上添加数值显示和图表，实时显示传感器读数和电机控制信号,方便调试。
  - 调整避障的阈值、转向角度和速度等参数,直到机器人行为稳定可靠。

总结与资源

LabVIEW 通过其图形化编程、强大的硬件集成和内置的专业工具包，为机器人开发提供了一个高效、直观且功能强大的平台，无论是教学入门、快速原型验证，还是与 ROS 结合进行复杂系统开发，LabVIEW 都能胜任。

学习资源：

官方网站：
- NI Robotics 官方页面
- myRIO 官方资源中心
社区与支持：
- NI Community Forums：可以在这里提问和交流。
- [LAVA (LabVIEW Architects Virtual Association)]：一个活跃的 LabVIEW 开发者社区。
教程与示例：
- NI 官网和 LabVIEW 安装目录下都包含大量机器人相关的示例代码。
- YouTube 和 Bilibili 上有大量基于 myRIO 或其他平台的 LabVIEW 机器人教学视频。
