串联与并联机器人的核心区别是什么？

核心概念：串联 vs. 并联

想象一个简单的机械臂：

• 串联机器人：就像人类的胳膊，它由一系列连杆和关节（就像我们的肘、腕）一个接一个地连接而成，运动时，基座（肩膀）先动，带动大臂（上臂），大臂再带动小臂，小臂再带动手腕，运动是串联传递的。

• 并联机器人：就像一个平行四边形机构，或者更形象地说，像一台 Stewart 平台，它有一个固定的基座和一个可动的平台，但两者之间由多条独立的运动链（连杆+关节）同时连接，当所有连杆协同工作时，共同决定了末端执行器的位置和姿态，运动是并联叠加的。

核心对比：一个表格看懂所有区别

详细优缺点分析

串联机器人

优点：

1. 工作空间巨大：这是它最核心的优势，可以轻松地到达工作空间内的任意点，非常适合需要大范围覆盖的任务，如喷涂、搬运、码垛。
2. 运动学简单：控制相对容易,编程和路径规划比较直观。
3. 技术成熟，应用广泛：工业机器人市场几乎被串联机器人（如六轴机械臂）垄断，有大量的供应商、技术支持和二次开发资源。
4. 灵活性高：可以通过更换末端执行器（夹爪、焊枪、相机等）来完成多种任务。

缺点：

1. 累积误差：每个关节的误差都会传递并放大到末端,导致精度随着臂长增加而降低。
2. 刚性差：尤其是悬臂式的结构，在末端施加负载时容易产生变形和振动,影响加工精度。
3. 惯性大，速度慢：远端的连杆和电机需要移动整个后续臂的质量,限制了其加速度和最大速度。
4. 承载能力有限：主要受限于末端关节和连杆的强度。

并联机器人

优点：

1. 高刚度、高精度：多条连杆共同支撑负载，结构稳定，热变形小,非常适合高精度应用。
2. 高速度、高加速度：运动部件质量轻，可以实现极快的响应速度，是“快”的代名词。
3. 高承载能力：负载被分散到各个连杆上,整体承载能力强。
4. 动态性能好：由于惯量小,在需要频繁启停和高速循环的场合表现出色。

缺点：

1. 工作空间小：这是它最主要的限制,其工作空间被多条连杆的长度和关节角度范围严格限制。
2. 运动学复杂：特别是正向运动学求解困难，需要复杂的迭代算法,对实时性要求高。
3. 可操作性受限：末端执行器通常只能实现特定的姿态（如始终保持水平）,难以像串联机器人那样实现复杂的姿态变化。
4. 成本较高：设计和制造成本高,尤其是在需要高精度的情况下。

典型应用场景

基于各自的优缺点,它们的应用领域有明显的区分：

串联机器人的应用：

• 工业制造：汽车行业的焊接、喷涂、总装；电子行业的插件、贴片。
• 物料搬运与码垛：在仓库、工厂中搬运箱子、袋子等重物,进行堆垛和拆垛。
• 机床上下料：为数控机床自动装卸工件。
• 精密装配：如手机、电脑等消费电子产品的组装。
• 服务与医疗：手术机器人、康复机器人、餐厅送餐机器人等。
• 点胶/涂胶：在电路板或车身上进行精确的胶水涂布。

并联机器人的应用：

• 飞行模拟器：这是并联机器人最经典的应用，利用 Stewart 平台的高精度和强动态性能,为飞行员模拟各种飞行姿态。

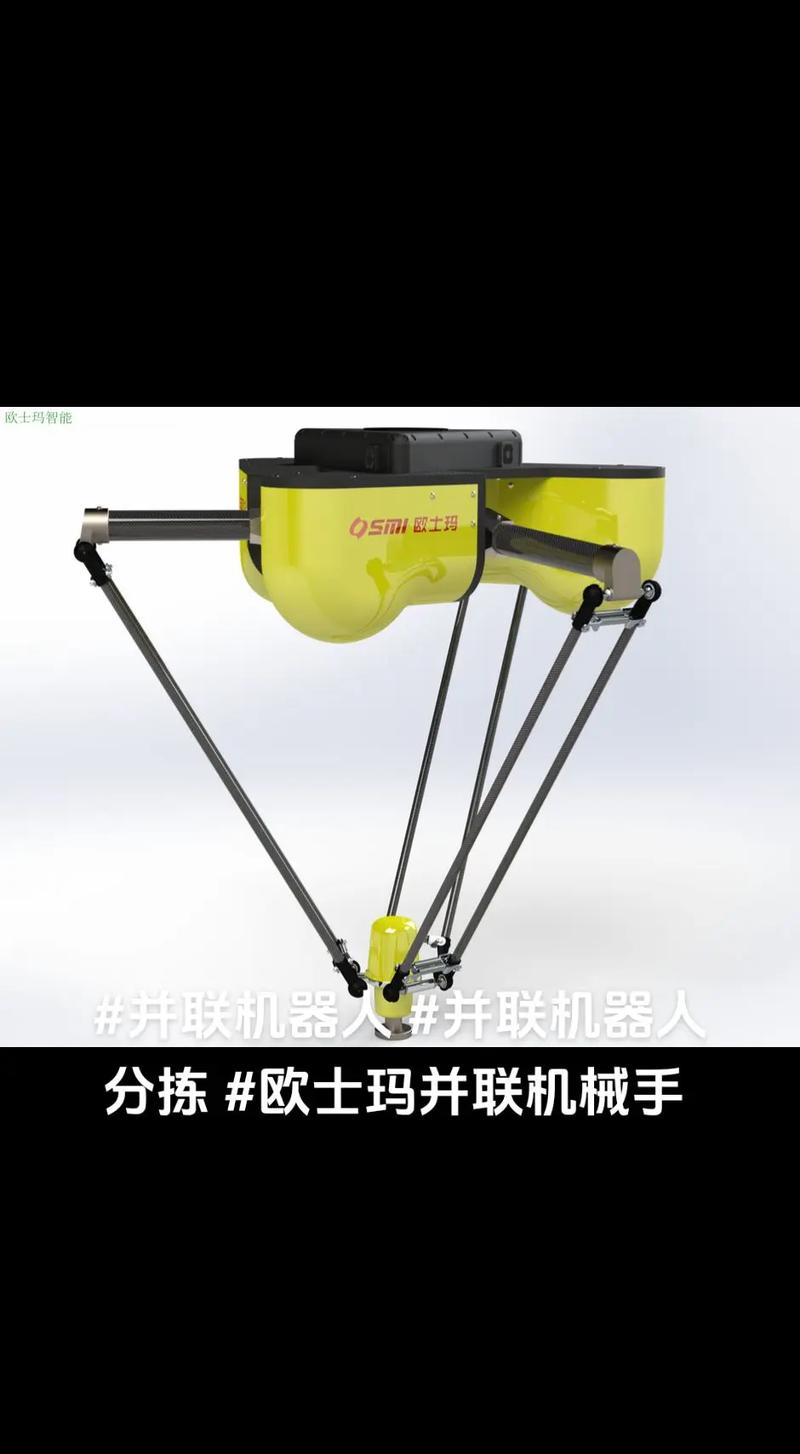

• 高速分拣与包装：在物流中心，并联机器人（常称为“蜘蛛手”或“Delta 机器人”）可以以极高的速度（每分钟数百次）对小型、轻质的物品（如糖果、药品、电子产品）进行分拣和装箱。
• 激光切割/焊接：作为高精度、高速度的加工平台,用于切割或焊接薄板材料。
• 精密加工与测量：作为高精度的主轴头或测量设备，进行微铣削、钻孔或坐标测量。
• 半导体制造：在晶圆处理设备中，需要极高的定位精度和洁净度,并联机器人能满足要求。

总结与选择

可以这样理解：

• 选择串联机器人，当你需要：

  • “手长”：覆盖一个很大的工作空间。
  • “灵活”：末端需要复杂的姿态变化。
  • “性价比”：在预算有限的情况下，完成大范围、中等精度的任务。

• 选择并联机器人，当你需要：

  • “快”：追求极致的速度和加速度。
  • “准”：对精度和刚度有极高要求。
  • “稳”：在高速运动下保持稳定,负载能力强。

在实际应用中，两者也常常结合使用，形成混联机器人，用一个串联机器人作为大范围移动的“身体”，再在末端安装一个并联机器人作为高精度、高速度的“手腕”,从而兼具两者的优点。
