家用清洁机器人毕业设计如何实现？

毕业设计题目：基于多传感器融合与智能路径规划的家-用清洁机器人设计与实现

项目概述

1. 项目背景与意义

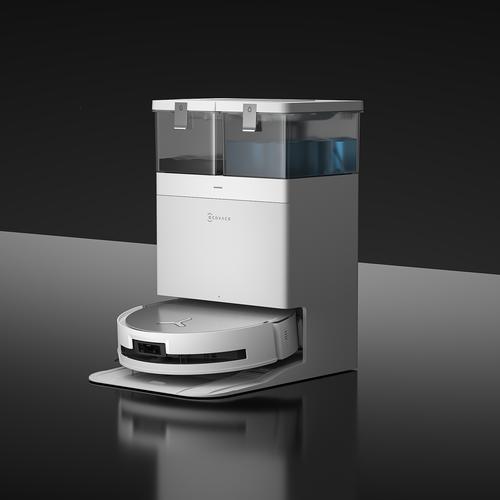

   （图片来源网络，侵删）
   • 背景： 随着生活节奏加快和智能家居概念的普及，家用清洁机器人已成为现代家庭的重要帮手，市面上的产品仍存在一些痛点，如：对复杂环境的适应性差、重复清洁或漏扫、路径规划不够智能、续航能力不足等。
   • 意义： 本设计旨在研究和实现一款能够更高效、更智能地完成地面清洁任务的机器人，通过融合多种传感器数据，并结合优化的路径规划算法，提升机器人在动态、复杂家居环境中的导航避障能力和清洁覆盖效率，这不仅是对机器人学核心技术的综合运用，也具有重要的实际应用价值。

2. 主要研究内容

   • 机器人本体结构设计： 设计包含驱动模块、清扫模块（边刷、主刷、风机）、尘盒和电源的底盘结构。
   • 硬件系统集成： 核心控制器选型、传感器（激光雷达、IMU、碰撞传感器、悬崖传感器、红外循迹等）的选型与集成、电机驱动模块的设计。
   • 软件系统开发： 基于嵌入式操作系统（如ROS）或裸机开发，实现传感器数据采集、处理与融合、定位与建图、路径规划与运动控制。
   • 核心算法研究： 重点研究SLAM（同步定位与建图）算法（如Gmapping、Cartographer）和路径规划算法（如A*、DWA、TEB）的实现与优化。
   • 系统测试与性能评估： 在模拟家庭环境中测试机器人的建图精度、导航避障能力、清洁覆盖率等性能指标。

3. 预期目标

   • 完成一台功能完整的家用清洁机器人样机。
   • 实现基于激光雷达的SLAM建图,能够生成较为准确的2D/3D地图。
   • 实现基于栅格地图的全局路径规划和局部路径规划。
   • 机器人能够在未知环境中自主导航、有效避障并返回充电座。
   • 完成一份高质量的毕业设计论文,并通过答辩。

系统总体设计

系统可以分为三大模块：机械结构模块、硬件控制模块和软件算法模块。

1. 机械结构模块

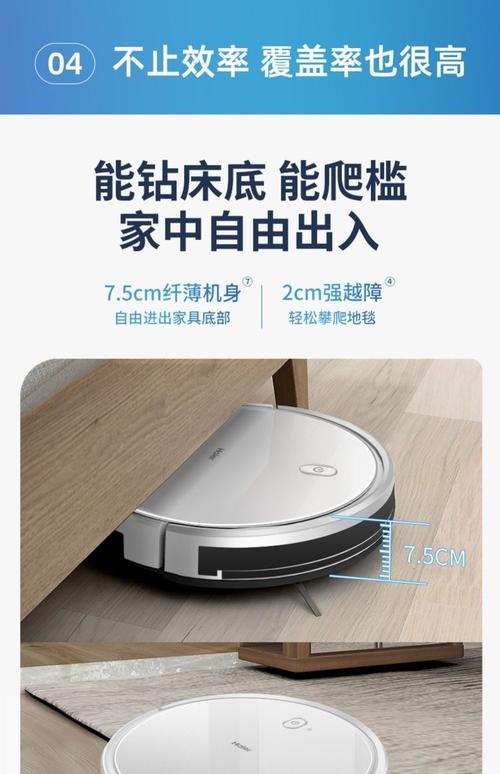

   （图片来源网络，侵删）
   • 底盘： 采用圆形或D形设计，便于在角落转弯，材质可选亚克力或铝合金，兼顾强度和重量。
   • 驱动系统： 采用双轮差速驱动，两个独立的直流减速电机，配合编码器实现速度闭环控制。
   • 清扫系统：
     • 主刷： 位于机器人中部，由电机驱动，负责将垃圾扫向吸入口。
     • 边刷： 位于机器人两侧，由电机驱动，负责将沿墙的垃圾扫向主刷覆盖范围。
     • 风机： 产生负压，将地面垃圾吸入尘盒。
   • 其他： 集成式尘盒、可充电锂电池组、万向轮。

2. 硬件控制模块

   • 核心控制器 (MCU/SoC)：
     • 方案一（入门级）： STM32F4系列，性能足够，资料丰富，成本较低，适合从底层开始实现所有功能。
     • 方案二（进阶级）： 基于ARM Cortex-A系列处理器的嵌入式板卡，如 NVIDIA Jetson Nano 或 树莓派4B，性能强大，可以轻松运行Linux和ROS，适合快速实现复杂的算法。
   • 传感器模块：
     • 环境感知（核心）： 2D激光雷达，如 RPLIDAR A1/A2 或 SICK Tim551，用于SLAM建图和避障。
     • 定位与姿态： IMU (惯性测量单元)，如MPU6050或BNO055，提供加速度和角速度信息，辅助定位。
     • 近距离避障： 超声波传感器 或 红外测距传感器，安装在机器人前方和侧面，用于检测激光雷达盲区的障碍物。
     • 碰撞检测： 机械式/电子式碰撞传感器，安装在机器人外壳，用于检测与墙壁、家具的直接碰撞。
     • 悬崖/地毯识别： 红外对管传感器，安装在机器人底部边缘，用于检测台阶和地毯边界，防止跌落。
     • 循迹（可选）： 红外循迹传感器，用于在特定模式下沿墙行走或寻找充电座。
   • 电机驱动模块： 采用电机驱动桥芯片，如 L298N 或更专业的 TB6612FNG，用于控制两个驱动电机的正反转和速度。
   • 电源管理模块：锂电池充电管理芯片、稳压模块（如LM2596）为各模块提供稳定电压。
   • 通信模块： Wi-Fi/蓝牙模块，用于与手机App或上位机通信，实现远程控制和状态监控。

3. 软件算法模块

   • 底层驱动： 使用C/C++编写，负责直接与硬件交互（GPIO、SPI、I2C、UART等），采集传感器数据，控制电机PWM输出。
   • 操作系统与中间件：
     • 方案一（裸机/FreeRTOS）： 在STM32上可以直接写裸机程序，或移植FreeRTOS进行任务调度，代码轻量，但对多任务管理要求高。
     • 方案二（ROS）： 在Jetson Nano/树莓派上安装 ROS (Robot Operating System)，ROS提供了强大的通信机制（话题服务）、功能包、可视化工具（RViz）和算法库，能极大简化上层算法的开发和调试。强烈推荐此方案。
   • 核心算法：
     • 传感器数据融合： 将激光雷达扫描数据、IMU数据、超声波数据等通过滤波算法（如卡尔曼滤波）进行融合，得到更稳定、准确的环境模型和机器人位姿。
     • SLAM (同步定位与建图)：
       • Gmapping： 基于粒子滤波的SLAM算法，适用于2D激光雷达，在小范围环境中效果较好。
       • Cartographer： Google开源的SLAM库，基于图优化，支持2D和3D，鲁棒性更好，是当前的主流选择。
     • 路径规划：
       • 全局路径规划： 在已知地图上，从起点到终点规划一条最优路径，常用算法是 **A*** (A-Star)。
       • 局部路径规划（动态避障）： 在机器人移动过程中，根据实时传感器数据，避开路径上的动态障碍物，常用算法是 DWA (Dynamic Window Approach) 或 TEB (Timed Elastic Band)。
     • 运动控制： 根据规划出的路径（线速度和角速度），通过PID等控制算法，精确控制两个驱动轮的转速，实现机器人平滑运动。

实施步骤与时间规划

1. 第一阶段：调研与方案设计 (第1-4周)

   • 查阅相关文献,研究国内外扫地机器人技术现状。
   • 确定最终的技术方案（硬件选型、软件架构）。
   • 绘制系统框图、电路原理图和机械结构草图。
   • 撰写开题报告。

2. 第二阶段：硬件采购与组装 (第5-8周)

   • 采购所有电子元器件和结构件。
   • 制作PCB电路板（或使用洞洞板/面包板）。
   • 焊接元器件,组装机器人底盘和清扫模块。
   • 进行硬件通电测试,确保各模块工作正常。

3. 第三阶段：底层驱动开发 (第9-12周)

   • 搭建开发环境（Keil/VS Code + PlatformIO）。
   • 编写并调试各传感器（激光雷达、IMU、编码器）的驱动程序。
   • 编写并调试电机驱动程序,实现基本的运动（前进、后退、转向）。
   • 实现与上位机的串口通信,用于调试和数据打印。

4. 第四阶段：算法实现与集成 (第13-16周)

   • ROS方案： 安装并配置ROS环境，将传感器数据通过ROS话题发布，配置并运行Cartographer进行SLAM建图，使用move_base功能包集成A*和DWA规划器。
   • 非ROS方案： 在STM32上实现一个简化的地图表示（如栅格地图），实现基于势场法或A*的路径规划，并结合IMU和编码器进行航迹推算。
   • 实现自动回充逻辑（通过红外或超声波检测充电座）。

5. 第五阶段：系统联调与优化 (第17-19周)

   • 将所有模块集成,进行整体功能测试。
   • 在真实家庭环境中测试建图、导航、避障效果。
   • 针对发现的问题进行优化,如调整PID参数、优化规划算法参数、改进传感器融合策略等。
   • 开发简单的手机App或PC端控制软件。

6. 第六阶段：论文撰写与答辩准备 (第20-22周)

   • 整理所有设计文档、代码和测试数据。
   • 撰写毕业设计论文,引言、系统设计、实现细节、测试结果、结论与展望。
   • 制作答辩PPT,准备演示。

关键技术与难点

1. SLAM的准确性与实时性： 在光照变化、玻璃镜面等特殊环境下，激光雷达数据易受干扰，导致建图失败或定位不准，需要研究滤波算法和地图优化方法。
2. 多传感器数据融合： 如何有效融合来自不同传感器、不同频率、不同精度的数据，是提升系统鲁棒性的关键。
3. 路径规划的全局最优与局部动态平衡： A*算法可能产生不自然的路径，而DWA算法可能在复杂环境中陷入局部最优，需要研究两种算法的结合或改进。
4. 低功耗与续航： 机器人需要长时间工作，电源管理和功耗优化是设计中必须考虑的问题。
5. 成本控制： 激光雷达和高性能主控是主要成本来源，需要在性能和成本之间找到平衡点。

预算估算（仅供参考）

论文结构建议

1. 摘要
2. 第一章：绪论
   • 1 研究背景与意义
   • 2 国内外研究现状
   • 3 本文主要研究内容
   • 4 论文组织结构
3. 第二章：相关技术综述
   • 1 移动机器人运动模型
   • 2 SLAM技术概述
   • 3 路径规划算法
   • 4 传感器数据融合技术
4. 第三章：系统总体设计
   • 1 设计目标与原则
   • 2 系统总体架构
   • 3 机械结构设计
   • 4 硬件系统设计
   • 5 软件系统设计
5. 第四章：硬件实现与底层驱动
   • 1 核心控制器电路设计
   • 2 传感器接口电路设计
   • 3 电机驱动电路设计
   • 4 底层驱动程序开发
6. 第五章：核心算法实现与软件集成
   • 1 基于ROS的系统环境搭建
   • 2 SLAM模块的实现与优化
   • 3 路径规划模块的实现与优化
   • 4 运动控制模块的实现
   • 5 系统集成与通信机制
7. 第六章：系统测试与结果分析
   • 1 测试环境与方案
   • 2 建图功能测试与分析
   • 3 导航避障功能测试与分析
   • 4 清洁效率测试与分析
   • 5 系统性能评估
8. 第七章：总结与展望
   • 1 全文工作总结
   • 2 系统创新点
   • 3 不足与未来展望
9. 参考文献
10. 致谢
11. 附录 (核心代码、电路图、图纸等)

这个方案为你提供了一个从0到1的完整路线图,在实际操作中，可以根据自己的兴趣、时间和资源进行调整，祝你毕业设计顺利成功！
