工业机器人操作机设计的关键是什么？

99ANYc3cd6 机器人 2026-01-18 10

下面我将从设计目标、核心组成部分、设计流程、关键技术挑战以及未来趋势五个方面,详细阐述工业机器人操作机的设计。

（图片来源网络，侵删）

设计目标

在设计一台工业机器人操作机时,工程师需要平衡多个相互冲突的目标：

高精度与高重复定位精度
- 精度：指机器人末端执行器到达指定位置的实际准确度，受机械臂制造误差、装配误差、控制算法等因素影响。
- 重复定位精度：指机器人多次重复到达同一目标位置的一致性，这是工业机器人最重要的指标之一，通常比绝对精度更重要,因为它决定了产品的一致性。
高负载能力

指机器人末端能够承载的最大有效载荷，这直接关系到机器人的工作能力，例如搬运重型工件、使用大型焊枪或进行高扭矩紧固。

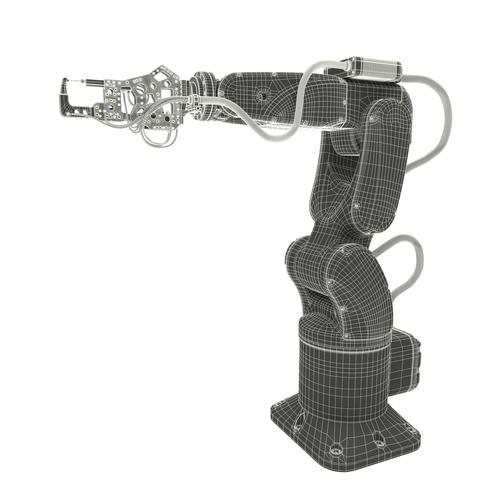

（图片来源网络，侵删）
大工作空间

指机器人末端执行器可以达到的所有点的集合，工作空间的大小和形状（球形、扇形、圆柱形等）决定了机器人的作业范围。
高运动速度

指机器人各轴的最大运动速度，高速度能显著提升生产节拍，提高生产效率,但高速度也伴随着巨大的动力学挑战。
高刚度

指机器人抵抗变形的能力，在高速运动或承受负载时，刚度不足会导致机器人末端产生弹性变形，影响定位精度和加工质量,高刚度是保证动态性能的基础。
轻量化
- 在满足刚度和负载的前提下，尽可能减轻机器人本体的重量，轻量化可以：
  - 降低驱动电机和减速器的功率要求,节约成本和能耗。
  - 提高运动速度和加速度。
  - 减小运动惯量,使控制更平稳。
高可靠性与长寿命

工业机器人通常需要24/7连续运行，因此设计必须保证其高可靠性，减少故障停机时间，这包括选用高质量的轴承、密封件、电缆等。
低成本

在满足所有性能要求的前提下，通过优化设计、选用合适的材料和简化制造工艺来降低成本,以增强市场竞争力。
安全性

设计必须考虑人机协作场景下的安全性，包括圆滑的外形、无锐利边缘、以及过载保护和碰撞检测功能。

核心组成部分

一个典型的六自由度工业机器人操作机主要由以下部分组成：

基座
- 功能：支撑整个机器人，并与地面或工作台连接，它决定了机器人的安装方式（地装、倒挂、壁挂等）。
- 设计要点：必须具有极高的刚度和稳定性,以抵抗机器人运动时产生的反扭矩和振动。
腰部
- 功能：实现机器人基座和手臂之间的相对旋转，通常是第一个关节（J1轴）,这个轴决定了机器人的主回转范围。
- 设计要点：承受巨大的倾覆力矩,因此需要非常坚固的结构和强大的驱动系统。
大臂
- 功能：连接腰部和小臂,是机器人主要的承力臂。
- 设计要点：通常采用封闭的箱型或工字型截面设计,以在轻量化的同时获得极高的抗弯和抗扭刚度。
小臂
- 功能：连接大臂和手腕,末端执行器通常安装在小臂末端。
- 设计要点：同样需要高刚度，但比大臂更细长,内部需要布线管和气管。
手腕
- 功能：安装在手臂末端，实现末端执行器的姿态调整（俯仰、偏航、滚转），通常包含三个关节（J4, J5, J6轴）。
- 设计要点：结构紧凑、轻量化，因为其运动惯量直接影响机器人的动态性能，三个轴的轴线通常相交于一点,以简化运动学解算。
驱动系统
- 伺服电机：为机器人提供动力，是机器人的“肌肉”，通常采用高扭矩、高惯量的交流伺服电机。
- 减速器：是机器人的“关节”，用于增大电机输出扭矩、降低转速，并提高定位精度，主流类型包括：
  - 谐波减速器：用于轻负载、高转速的机器人手腕关节（J4, J5, J6）。
  - RV减速器：用于重负载、高刚度的机器人基座、大臂、小臂关节（J1, J2, J3）。
传动机构

将减速器的旋转运动传递给各个关节，常见形式有直接驱动（电机与关节轴同轴）和通过同步带、齿轮等间接驱动。
传感器系统
- 编码器：安装在电机和关节处，实时反馈电机和关节的精确位置和速度信息,是实现闭环控制的关键。
- 力/力矩传感器：通常安装在手腕处，用于力控、精密装配和打磨等应用。
- 视觉/触觉传感器：作为外部传感器,赋予机器人环境感知能力。

设计流程

需求分析与指标定义
- 明确应用场景（如焊接、搬运、装配、喷涂）。
- 定义关键性能指标：负载、工作空间、重复定位精度、最大速度、节拍时间等。
构型选择
- 根据需求选择机器人的自由度和结构形式。
- 自由度：6自由度是通用机器人的标准，可以到达空间任意位置和姿态，对于特定平面任务（如码垛），4-5自由度可能足够。
- 结构形式：
  - 多关节型：最常见的类型，模仿人手臂，灵活性高,工作空间大。
  - SCARA型：四个轴，三个旋转加一个移动,适用于平面快速取放。
  - Delta型：并联结构，极高速、高精度，用于分拣、包装等。
  - 并联机器人：刚度高、动态性能好,但工作空间受限。
运动学与动力学建模
- 运动学建模：建立各连杆之间的几何关系，求解正逆运动学方程，正运动学是根据关节角度求解末端位姿；逆运动学是根据期望的末端位姿求解所需的关节角度,这是机器人控制的基础。
- 动力学建模：建立机器人的力、力矩与加速度之间的关系，这用于精确控制机器人的高速运动轨迹,进行轨迹规划和仿真。
结构设计与优化
- 三维建模：使用SolidWorks, CATIA, UG等CAD软件进行详细的结构设计。
- 拓扑优化：在给定的载荷和约束条件下，利用软件（如Altair OptiStruct）自动去除冗余材料，找到最优的材料分布,实现轻量化。
- 尺寸优化：对关键截面尺寸进行优化,以满足刚度和强度要求。
- 有限元分析：使用ANSYS, Abaqus等FEA软件对关键部件（如大臂、基座）进行静力学、模态和疲劳分析,验证其性能。
驱动与传动系统选型

根据动力学计算结果，选择合适的伺服电机和减速器型号，确保其扭矩、转速和惯量匹配。
控制系统设计
- 选择或开发机器人控制器。
- 设计运动控制算法（如PID控制、前馈控制）、轨迹规划算法（如点到点运动、直线运动、圆弧运动）和伺服参数。
样机制造与测试
- 制造物理样机。
- 进行全面的性能测试：精度测试、负载测试、速度测试、寿命测试和可靠性测试。
- 根据测试结果返回设计阶段进行迭代优化。

关键技术挑战

轻量化与高刚度的矛盾：这是结构设计的核心矛盾，新材料（如碳纤维复合材料）和先进制造工艺（如增材制造/3D打印）是解决这一问题的关键。
高速高精度控制：在高速运动下，机器人的振动、弹性变形和摩擦等因素会严重影响精度，需要先进的控制算法（如自适应控制、鲁棒控制）和实时补偿技术。
减速器等核心部件的国产化与性能突破：RV和谐波减速器是机器人技术壁垒最高的核心部件，长期被日本企业垄断，其设计、材料和制造工艺是当前国内机器人产业发展的重点和难点。
热管理与变形补偿：长时间工作时，电机、减速器和内部结构会产生热量，导致热变形，影响精度,需要进行热分析和热补偿设计。
人机协作安全：需要从硬件（柔软外壳、碰撞传感器）和软件（碰撞检测算法、力控策略）两方面进行综合设计,确保在意外碰撞时对人无害。
