无人机WiFi天线和P有何关联？

无人机WiFi天线 vs. 图传天线

这是最常见的一组对比,两者都与“无线通信”有关，但目的和技术完全不同。

WiFi天线

• 作用：连接和控制

  • 它的主要任务是让你的手机或平板电脑与无人机（或遥控器）建立连接。
  • 通过这个连接,你可以在App上进行以下操作：
    • 参数设置：调整相机参数、飞行器模式等。
    • 固件升级：为无人机和遥控器安装最新的系统。
    • 地图规划：在地图上设置航线。
    • 状态监控：查看电池电量、GPS信号数、飞控状态等。
    • 激活：部分无人机需要通过WiFi激活。

• 技术特点：

  • 频段：工作在 4GHz 频段（少数高端设备也支持5GHz），这个频段和大多数家庭路由器、蓝牙设备一样，非常拥挤，容易受到干扰。
  • 带宽：带宽要求不高，因为传输的只是控制指令和少量数据，不是高清视频。

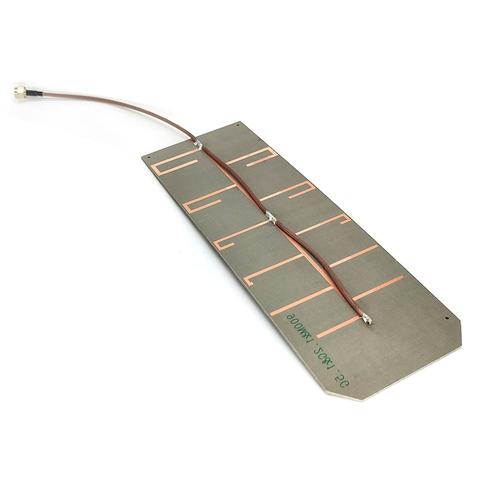

  • 天线形态：通常是短小的棒状天线，或者直接是PCB电路板上的铜箔走线（板载天线），成本较低。

• 一个常见的误解：

  • 不能用WiFi图传！ 虽然理论上可以用WiFi传输视频（如DJI的O3 Air Unit使用WiFi作为辅助链路），但标准的WiFi协议延迟高、抗干扰能力差、传输距离短，对于需要低延迟、高稳定性的FPV飞行来说，它完全不适合作为主要的图传方案。

图传天线

• 作用：传输画面


  （图片来源网络，侵删）
  • 它的唯一任务是将无人机上相机的实时高清视频，低延迟地传输到你的遥控器屏幕或FPV眼镜上。
  • 这是实现第一人称视角飞行的核心部件，让你感觉像坐在飞机里一样。

• 技术特点：

  • 频段：工作在专门的图传频段，如 3GHz, 2.4GHz, 5.8GHz，选择不同频段是为了平衡穿透力和抗干扰性。
    • 3GHz：波长长，穿透力强，绕射能力强，适合在树林、城市等复杂环境飞行，但带宽较低，画质可能稍差。
    • 4GHz：平衡之选，带宽和穿透力都不错，但容易和WiFi信号冲突。
    • 8GHz：波长短，天线尺寸小，带宽高，画质好，但穿透力差，容易被障碍物遮挡。
  • 带宽：要求极高，需要流畅传输1080p甚至4K的高清视频流。

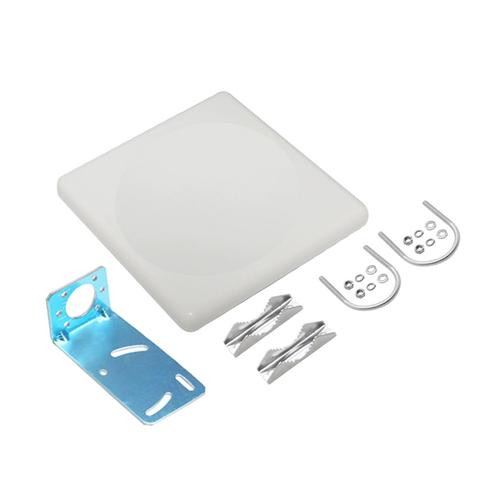

  • 天线形态：通常是“窝窝头”天线（即高增益的圆形或方形平板天线），或者用于长距离飞行的八木天线，它们是定向天线，能量集中，传输距离远。

简单比喻：

• WiFi天线 就像是你和无人机之间的 “电话线”，用来打电话、发短信（设置和指令）。
• 图传天线 就像是无人机给你的 “直播摄像头”，让你能看到实时画面。

无人机WiFi天线 vs. GPS天线

这两者的区别更为基础,一个是通信，一个是定位。

GPS天线

• 作用：定位和导航


  （图片来源网络，侵删）
  • 它不与你的手机或遥控器通信,而是接收来自太空的GPS卫星信号。
  • 通过计算至少4颗卫星的信号,无人机可以精确知道自己在地球上的经纬度、高度和速度。
  • 这是实现GPS模式下所有智能功能的基础，
    • 精准悬停：即使你松开摇杆，无人机也能稳稳地停在原地。
    • 自动返航：在信号丢失或低电量时，无人机能自动飞回起飞点。
    • 智能跟随：无人机自动跟随你移动。
    • 兴趣点环绕：围绕一个固定点飞行。

• 技术特点：

  • 频段：工作在 L1频段 (1575.42 MHz)，这是全球统一的GPS民用频段。
  • 天线类型：最常见的是四臂螺旋天线，这种天线具有圆极化特性，能更好地适应无人机在空中旋转的姿态，确保稳定接收卫星信号，有时也使用陶瓷贴片天线。
  • 安装位置：极其重要！必须安装在无人机最顶部，并且周围没有任何金属、碳纤维或电子设备的遮挡，任何遮挡都会严重影响GPS信号，导致定位失败，飞行风险剧增。

总结与如何选择

对于普通消费者无人机（如DJI Mini, Air, Mavic系列）：

• 你无需选择这些天线，它们都是预先集成好并优化好的。
• 你需要做的是：
  1. 保护好GPS天线：起飞前检查顶部没有遮挡物。
  2. 保护好图传天线：图传天线通常在机臂上，飞行时注意不要撞到障碍物。
  3. 避免WiFi干扰：在远离大量WiFi信号源的地方飞行和设置，以确保控制链路稳定。

对于DIY航模玩家或FPV飞手：

• 你需要自己选择和安装这些天线。
• 图传系统 是DIY的重点，你需要根据你的飞行环境（室内/室外、城市/郊外）和预算，选择合适的图传（如DJI O3, Walksnail, RUSH, TBS等）和配套的天线。
• GPS模块 也是需要单独购买的，安装时务必遵循“顶部、无遮挡”的原则。
• WiFi连接 通常通过飞控自带的WiFi模块实现，一般不需要额外考虑。

希望这个详细的解释能帮助您彻底理解无人机上这几种天线的区别！
