无人机WiFi图传组网如何实现稳定高效传输？

下面我将从核心概念、关键技术、主流方案、实际应用和挑战五个方面,为您进行详细的拆解。

核心概念：什么是无人机WiFi图传组网？

传统的无人机图传多为“点对点”（Point-to-Point, P2P）模式，即无人机与地面站直接通信，这种模式的距离受限（通常在几公里内），且抗干扰能力弱，一旦无人机飞出视距或遇到遮挡,信号就会中断。

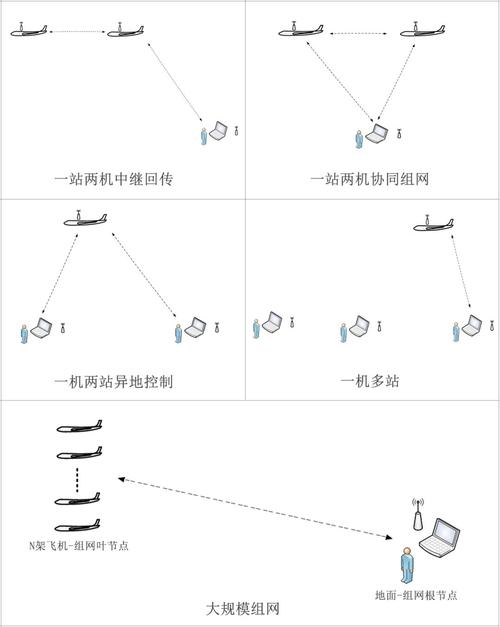

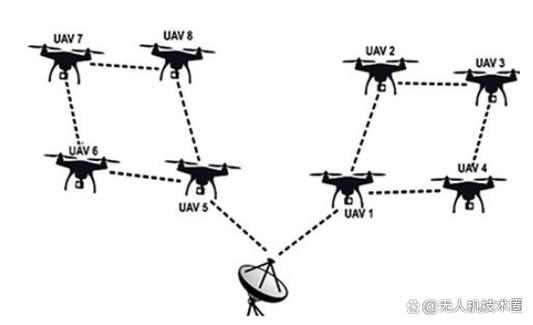

无人机WiFi图传组网则是一种“组网”（Networking）的通信方式，其核心思想是“节点中继”和“多跳通信”。

• 类比理解：想象一下你在一个偏远山区，手机信号（单点直连）很弱，但如果附近有另一个手机信号好的朋友，你可以把你的手机设为热点，通过他的手机中继上网，这就是一个简单的“多跳”网络,无人机组网也是同样的道理。

基本工作流程：

1. 核心节点：通常是一架或多架作为“空中基站”的无人机，它们飞到高空，视野开阔，与远处的地面控制中心 建立稳定的高速链路。
2. 中继节点：其他无人机（或同一架无人机在不同位置）作为“中继站”，它们可能与核心节点通信，也可能彼此之间相互通信，形成一个动态的、立体的通信网络。
3. 终端节点：执行具体任务的无人机（如侦察、拍摄），它们通过最近的网络节点（可能是核心节点或中继节点）回传高清视频和接收控制指令。
4. 地面控制中心：作为整个网络的“大脑”，负责网络管理、数据汇聚和任务调度。

关键技术

实现一个稳定可靠的无人机WiFi组网系统,需要攻克多项关键技术：

动态自组网技术

这是组网的灵魂，无人机节点是移动的，网络拓扑结构（即节点间的连接关系）是动态变化的,网络必须能够：

• 自动发现：新节点加入网络时,能自动发现邻居节点。
• 路由选择：根据节点位置、信号强度、网络负载等因素，自动选择最优的数据传输路径（多跳路由）。
• 故障恢复：当某个节点因电量耗尽、故障或飞出范围而离开网络时，网络能迅速重构，找到新的路径,保证通信不中断。

抗干扰与信道切换技术

WiFi工作在2.4GHz和5.8GHz等公共频段，极易受到地面WiFi、蓝牙、微波炉等设备的干扰,组网系统必须具备：

• 频谱感知：实时监测周围电磁环境,识别干扰源。
• 动态信道切换：在受到干扰时，能自动、无缝地切换到干净的信道上,保证通信质量。

高增益天线与波束成形

• 高增益天线：提升信号在特定方向上的发射和接收能力,增加通信距离。
• 波束成形：智能地将天线能量聚焦到目标节点方向，而不是全向发射，这可以极大地提升信号强度、减少干扰、增加有效通信距离,是实现远距离传输的关键。

高带宽与低延迟传输

图传的核心是视频数据，对带宽要求极高，对于无人机控制,低延迟至关重要。

• WiFi标准选择：通常采用支持 11ac (Wi-Fi 5) 或更先进的 11ax (Wi-Fi 6) 标准，Wi-Fi 6通过更高的频谱效率和MU-MIMO（多用户多入多出）技术,能在多节点环境下提供更高的总带宽和更低的延迟。
• 视频编码：采用高效的H.265/HEVC编码，在同等画质下比H.264节省约50%的带宽。

时间同步与协同控制

对于需要多机协同执行任务的场景，所有无人机节点的时钟必须保持高度同步，以实现精确的协同动作、数据融合和网络同步。

主流方案与产品实现

无人机WiFi图传组网主要有以下几种实现方案：

专业级商用方案

这类方案由专业公司提供，软硬件一体化，性能稳定可靠,但价格昂贵。

• 代表厂商：
  • 以色列Sky & Drone：提供基于Wi-Fi 6的Mesh自组网解决方案，支持高清视频多跳回传，在安防、应急领域有广泛应用。
  • 中国国内的厂商（如华测导航、千寻位置等）：也在积极布局无人机自组网技术，提供整套解决方案，常用于测绘、巡检等行业。
• 特点：性能强大，抗干扰能力强，组网规模大,但通常需要定制化的地面站软件和硬件。

开源与DIY方案

适合研究、学习和预算有限的开发者，灵活性高,但需要较强的技术能力。

• 核心硬件：
  • 开发板：Raspberry Pi (树莓派) 或 NVIDIA Jetson 系列,提供强大的计算能力和Linux系统。
  • WiFi网卡：支持监听模式和AP模式的USB网卡，如 Alfa AWUS036H。
  • 无人机平台：如DJI的Mavic、Matrice系列,需要将其图传系统替换或改造。
• 核心软件：
  • 操作系统：Linux (如Ubuntu)。
  • 路由协议： B.A.T.M.A.N.-Advanced (Better Approach To Mobile Ad-hoc Networking)，是业界最成熟、应用最广泛的无线Mesh路由协议之一，专为移动Ad-hoc网络设计。
  • 网络配置工具：Hostapd, iwconfig 等。
• 优点：成本低，高度可定制,社区支持丰富。
• 缺点：稳定性、性能和抗干扰能力与专业方案有差距,需要大量开发和调试工作。

基于消费级无人机的改造方案

这是目前许多爱好者和小型团队探索的方向，核心思路是“软路由”。

• 实现方式：
  1. 在无人机上挂载一个微型计算设备（如树莓派、Intel NUC）。
  2. 该设备通过USB或HDMI接口获取无人机相机的原始视频流。
  3. 设备内置的WiFi网卡运行Mesh组网软件（如B.A.T.M.A.N.-Adv）,将视频流打包成网络数据包进行多跳传输。
  4. 无人机的原生遥控和图传系统仅用于接收飞控指令和回传遥测数据（如GPS、电量）,不传输高清视频。
• 优点：利用了成熟稳定的消费级无人机平台,成本相对可控。
• 缺点：增加了无人机的重量和功耗，对续航有影响；系统复杂度增加,可靠性挑战大。

实际应用场景

无人机WiFi图传组网的价值在于解决“看得远、看得清、看得稳”的问题。

1. 大型活动安保与直播：在演唱会、体育赛事、阅兵等活动中，多架无人机组成空中监控网络，从不同角度回传高清视频，实现无死角覆盖,同时保障直播信号的稳定。
2. 应急通信与灾害救援：在地震、洪水等导致地面通信基站损毁的灾区，快速部署无人机Mesh网络，为救援队伍提供临时的通信中继，回传现场画面,协调救援行动。
3. 边境巡逻与管线巡检：在广阔的边境线或长距离的油气管道、电力线路上，通过无人机接力飞行，实现大范围的常态化、自主化巡查。
4. 影视航拍：在复杂的山地、城市峡谷等环境中，通过多架无人机接力,将超高清电影素材稳定地传回地面导演台。

面临的挑战与未来展望

尽管前景广阔,无人机WiFi图传组网仍面临诸多挑战：

• 续航瓶颈：组网无人机需要长时间滞空,电池技术是最大的限制。
• 通信距离与带宽的权衡：距离越远，信号衰减越大，可用带宽越低,如何在更远的距离上保证高清视频的稳定传输是核心难题。
• 安全性与抗干扰：在复杂的电磁环境中，如何保证网络不被恶意攻击或干扰,是军事和关键应用场景的刚需。
• 网络管理与智能调度：如何让网络能够自主、智能地根据任务需求动态调整节点位置和路由策略,降低对人工操作的依赖。

未来展望：

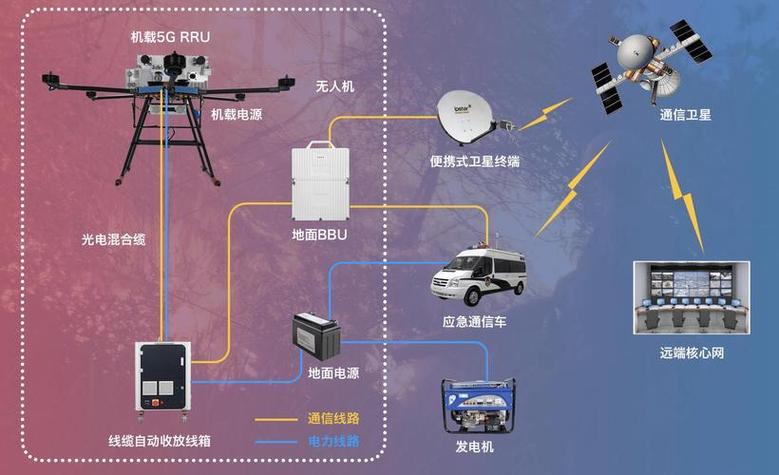

• 与5G/6G融合：无人机可以作为空中基站，与地面5G/6G网络协同，实现空天地一体化网络,提供无缝的广域覆盖。
• AI赋能：利用AI进行智能路由选择、干扰预测和视频内容分析,提升网络智能化水平。
• 新型通信技术：探索使用更抗干扰、传输距离更远的通信技术，如毫米波或激光通信,作为WiFi的补充或替代。

无人机WiFi图传组网是一项将无人机技术与无线Mesh网络技术深度融合的前沿技术，它通过“节点中继”的方式，突破了传统点对点图传的距离和可靠性限制，为无人机在更广阔、更复杂的场景下应用提供了可能，它已在专业领域展现出巨大价值，并随着技术进步和成本下降，未来将在更多行业发挥越来越重要的作用，对于个人开发者而言,DIY方案是入门和探索这一领域的绝佳途径。
