MATLAB VR如何操控无人机实现实时交互？

核心概念：MATLAB + VR + 无人机

这个工作流主要基于 MATLAB 的 Aerospace Toolbox 和 Virtual Reality Toolbox (现在是 Simulink 3D Animation 的一部分)，其核心思想是：

1. MATLAB/Simulink: 作为你的“大脑”和“物理引擎”，它负责：

   • 运行无人机的动力学模型。
   • 执行控制算法（如 PID 控制、路径规划等）。
   • 计算无人机的位置、速度、姿态等状态。

2. VR World: 作为你的“虚拟世界”或“可视化界面”，它是一个 3D 场景，你可以用 MATLAB 提供的工具创建一个包含无人机、地面、障碍物等的虚拟环境。

3. 连接桥梁: MATLAB 通过 VR Sink 模块（在 Simulink 中）将无人机的状态信息（位置、旋转角度等）实时发送给 VR 世界，VR 世界通过 VR Source 模块（可选）可以接收来自 VR 手柄或键盘的输入，用于控制无人机。

工作流程图：

      +----------------+      +-------------------+      +-----------------+
      | 无人机动力学模型 | <--> | 控制算法/状态计算 | <--> |  VR Sink 模块    |
      | (Simulink)     |      | (Simulink)        |      | (Simulink)      |
      +----------------+      +-------------------+      +--------+--------+
                                                                   |
                                                                   | (UDP/串行通信)
                                                                   v
+---------------------------------------------------------------------------------+
|  VR Viewer (e.g., SteamVR, Web Browser)                                          |
|  +-----------------------------------------------------------------------------+ |
|  |  虚拟世界                                                                   | |
|  |   - 无人机模型 (根据数据实时更新位置和姿态)                                    | |
|  |   - 地面、天空、建筑物等环境                                                   | |
|  |   - 可选: 第一人称视角摄像头                                                   | |
|  +-----------------------------------------------------------------------------+ |
+---------------------------------------------------------------------------------+
      ^
      |
      +----------------+      +-------------------+
      | VR Source 模块 | <--> | 用户输入处理       |
      | (Simulink)      |      | (Simulink)        |
      +----------------+      +-------------------+
             | (可选)
             v
      (VR手柄/键盘输入)

详细步骤：从零开始创建一个 VR 无人机仿真

第 1 步：环境准备

1. 安装软件:

   • MATLAB (推荐 R2025a 或更高版本)
   • Aerospace Toolbox: 包含无人机和飞机的参考模型。
   • Simulink 3D Animation (过去叫 Virtual Reality Toolbox): 用于创建和连接 VR 世界。
   • Simulink Control Design: 用于设计和分析控制器。
   • (可选) SteamVR: 如果你希望使用 VR 头显（如 HTC Vive, Oculus Quest）获得更好的沉浸感，需要安装 SteamVR 并确保 MATLAB 支持。

2. 启动 VR Viewer: 在 MATLAB 命令窗口输入 vrview，会弹出一个空的 3D 视窗，这就是你的虚拟世界。

第 2 步：创建或加载虚拟世界

你有两种主要方式来创建你的 3D 环境：

1. 使用 MATLAB VR 编辑器 (推荐新手):


   （图片来源网络，侵删）
   • 在 MATLAB 命令窗口输入 vrlib，这会打开一个库，里面包含各种 3D 对象（如 vrworld, vrfigure, vrtransform 等）。
   • 你可以拖拽这些对象到场景中,比如一个简单的 box 作为地面，一个 cylinder 作为无人机机身。
   • 为你的无人机模型创建一个 Transform 节点，并给它一个名字（drone_transform），这个节点的位置和旋转属性将被 Simulink 动态控制。

2. 导入外部 3D 模型 (推荐进阶):

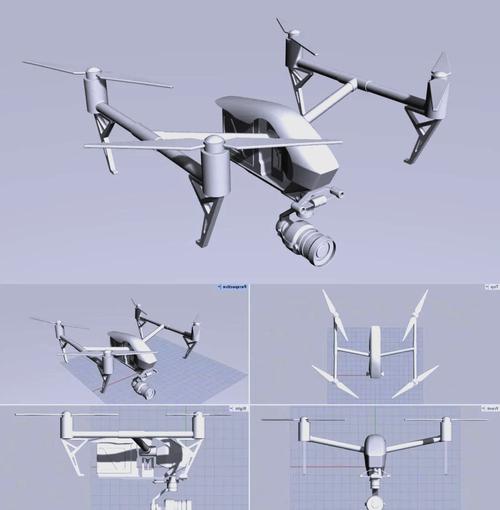

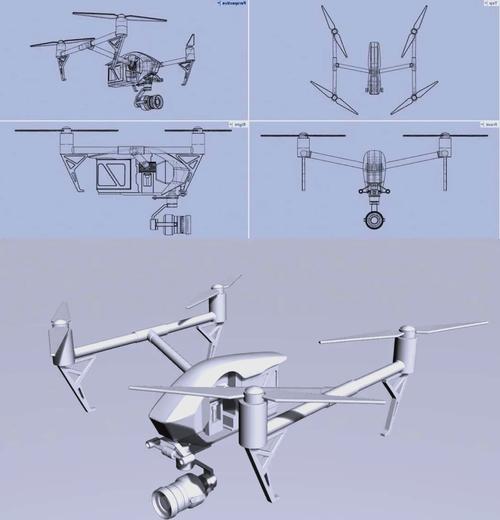

   • 你可以使用专业的 3D 建模软件（如 Blender, 3ds Max, SolidWorks）创建一个更精细的无人机模型。
   • 将模型导出为 MATLAB 支持的格式，最常用的是 VRML 2.0 (.wrl) 或 X3D (.x3d)。
   • 在 MATLAB 中，你可以使用 vrworld 函数加载这个外部文件：

     my_world = vrworld('my_drone_scene.wrl');
     open(my_world);

   • 加载后,你可以在 VR 编辑器中看到你的模型，并为其关键部分（如机身、旋翼）命名，以便在 Simulink 中进行控制。

第 3 步：在 Simulink 中构建无人机模型

这是最核心的一步,我们将搭建一个完整的仿真系统。

1. 创建新 Simulink 模型。
2. 添加无人机动力学模型:
   • 从 Aerospace Toolbox 的 航空航天 / 飞行器 / 固定翼 或 航空航天 / 飞行器 / 多旋翼 库中，拖出一个 Quadrotor (四旋翼) 模块，这个模块已经内置了基本的六自由度动力学模型。
3. 添加控制器:
   • 为了让无人机能够悬停或飞行,你需要一个控制器，最简单的是 PID 控制器。
   • 为位置（X, Y, Z）和姿态（滚转 Roll, 俯仰 Pitch, 偏航 Yaw）分别设计 PID 控制器。
   • 控制逻辑: 位置控制器的输出是姿态控制器的输入，为了达到目标高度 Z_ref，高度控制器会计算出需要的总推力，并将其转换为四个电机的期望转速，如果 X 或 Y 方向有偏差，姿态控制器会计算出需要的滚转和俯仰角度。
4. 添加 VR Sink 模块:
   • 从 Simulink 3D Animation 库中拖出一个 VR Sink 模块到你的模型中。
   • 配置 VR Sink:
     • 双击 VR Sink 模块。
     • 在 World 下拉菜单中，选择你之前创建或加载的虚拟世界（my_drone_scene.wrl）。
     • 在 Node 下拉菜单中，选择你为无人机命名的那个 Transform 节点（drone_transform）。
     • 你需要将 Simulink 中的信号连接到这个节点的 Position 和 Rotation 端口上，这些端口会接收一个 4 元素的向量 [x, y, z, h]，h 是高度（或一个缩放因子）。
     • 将你的无人机模型计算出的 位置 和 姿态（欧拉角或四元数） 信号连接到 VR Sink 的相应输入端口。

第 4 步：运行仿真并观察

1. 打开 VR Viewer: 确保你的 vrview 窗口已经打开并显示了你的虚拟世界。
2. 运行 Simulink 模型: 点击 Simulink 模型中的 "Run" 按钮。

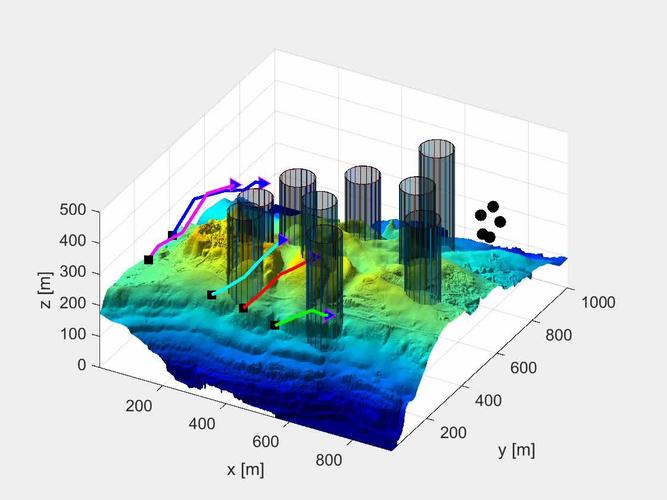

3. 观察结果:
   • 在 VR Viewer 中，你应该能看到你的无人机模型根据 Simulink 中计算出的数据实时移动和旋转。
   • 你可以：
     • 上帝视角: 用鼠标拖拽、缩放、旋转整个场景，从不同角度观察无人机。
     • 第一人称视角: 在虚拟世界中放置一个摄像头，并将其与无人机绑定，模拟飞行员视角。
     • 交互: 如果你使用了 VR Source 模块，你就可以在 VR 手柄或键盘上输入指令，直接控制无人机。

一个简单的实例：悬停控制

让我们简化一下,只实现 Z 轴（高度）的悬停控制。

1. Simulink 模型结构:

   • Reference: 一个常数模块，设置为 1 (代表目标高度 1 米)。
   • Sum: 一个求和模块，计算 Reference - Z_Position (误差)。
   • PID Controller: 一个 PID 控制器，用于根据误差计算控制量（推力）。
   • Quadrotor Model: 从 Aerospace Toolbox 拖入。
   • VR Sink: 连接 Quadrotor Model 的 Z_Position 输出到其 Position 端口。

2. 连接关系: Reference -> Sum (正输入)
