无人机倾斜技术测量精度如何提升？

核心原理：为什么倾斜摄影能测得更准？

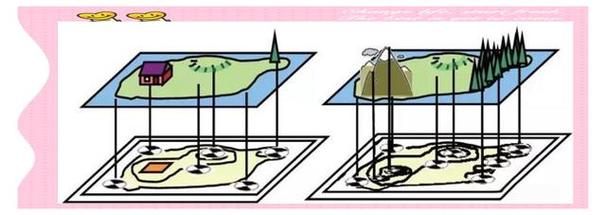

传统垂直摄影（无人机正下方拍摄）只能获取地物的顶面纹理信息，无法测量建筑物、山体、悬崖等垂直面的高度和细节，导致模型侧面空洞、不真实。

倾斜摄影技术通过在无人机上搭载多个（通常是1个下视+4个倾斜）相机，同时从一个垂直和多个倾斜（通常为45°）的角度采集影像。

• 垂直影像：用于生成高精度的数字表面模型和数字高程模型,获取地物的平面位置和顶部高程。
• 倾斜影像：用于地物的立面纹理采集和三维建模，通过分析倾斜影像中地物纹理的“视差”（即同一个点在不同角度影像上的位移变化），可以反演出地物的高度、宽度和深度信息。

这种多角度、高重叠度的数据采集方式，为后续的立体像对匹配和三维重建提供了丰富的信息,是获得高精度三维模型的基础。

精度的构成：精度体现在哪里？

无人机倾斜摄影测量的精度通常从以下几个维度来评估：

1. 平面精度


   （图片来源网络，侵删）
   • 定义：模型上任意一点在水平面上的位置（X, Y坐标）与该点真实位置之间的偏差。
   • 衡量标准：中误差，通常以“厘米级”为单位（如厘米、分米）。

2. 高程精度

   • 定义：模型上任意一点的高度与该点真实高程之间的偏差。
   • 衡量标准：中误差，高程精度通常比平面精度稍差，但对地形测绘、土方计算等应用至关重要。

3. 模型精度/纹理精度

   • 定义：重建的三维模型在几何形状上的准确性和纹理贴图的清晰度、准确性,这直接影响到模型的可视化效果和量测的可靠性。

影响精度的关键因素（重中之重）

测量精度并非一个固定值，而是由一个“误差链”共同决定的,主要影响因素包括：

硬件设备因素

• 相机质量：


  （图片来源网络，侵删）
  • 传感器尺寸与像素：传感器越大，像素越高，单个像素代表的地面实际尺寸（GSD）就越小，影像细节越丰富,匹配精度越高。
  • 镜头畸变：镜头的畸变会影响影像的几何准确性,高质量的镜头和严格的畸变校正对精度至关重要。
  • 相机标定：在飞行前必须对相机进行精确的内方位元素（焦距、像主点、畸变参数）和外方位元素（各相机间的相对姿态关系）标定，标定精度是整个测量精度的基石,任何微小的标定误差都会被放大。

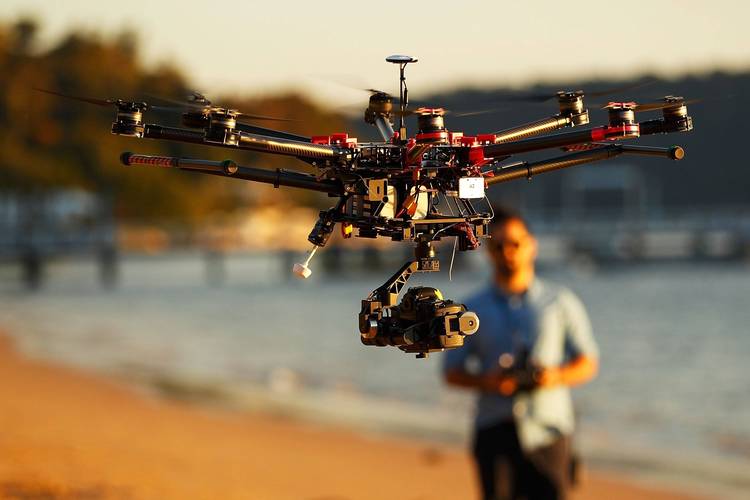

• 无人机平台：

  • 定位精度：无人机自身的定位精度直接决定了影像的外方位元素精度，这依赖于GNSS/RTK或PPK技术。
    • 普通GPS：平面精度约1-3米，高程精度约5-10米,仅能满足快速浏览和概略测量的需求。
    • RTK/PPK：通过实时差分或后处理差分，可将三维定位精度提升至1-3厘米，这是实现高精度测量的前提条件。
  • 飞行稳定性：无人机在飞行中的震动、姿态不稳定（如云台抖动、风力影响）会导致影像模糊和姿态角误差，严重影响匹配精度,高质量的增稳云台是必需的。

航飞设计与执行因素

• 飞行高度：飞行高度是决定地面采样间距的核心因素，GSD越小，理论上精度越高，但飞行高度越低，单次覆盖面积越小，作业效率越低，且对安全要求更高。
  • GSD计算公式：GSD = (飞行高度 × 传感器尺寸像素) / (焦距 × 图像宽度像素)
• 航向重叠度：一般要求80%以上，高重叠度可以确保在相邻影像间有足够的同名点进行匹配，尤其是在地物纹理单一的区域（如墙面、水面）,高重叠度能有效匹配失败。
• 旁向重叠度：一般要求70%以上，确保相邻航线间有足够的连接,形成完整的立体模型。
• 天气与环境：风力是最大的敌人，会导致飞行不稳定和影像模糊。光照过强或过弱都会影响影像质量,进而影响特征点提取和匹配。

数据处理软件因素

• 空三加密：这是整个数据处理流程中最核心的环节，它通过连接点和控制点，解算出所有影像的精确位置和姿态，是后续三维重建的基础,空三算法的优劣直接决定了模型的几何精度。
• 三维重建算法：从密集匹配点云到生成三角网格模型，再到纹理映射,每一步算法的选择都会影响最终模型的精度和美观度。
• 控制点：
  • 作用：是“绝对精度”的“锚点”，通过在测区布设少量高精度的地面控制点，可以将模型的坐标系与真实世界坐标系进行强制对齐，消除系统误差，将精度从“相对精度”提升到“绝对精度”。
  • 数量与分布：控制点的数量和分布直接影响精度，通常需要均匀分布在整个测区，数量根据测区大小和精度要求而定（如一个平方公里测区可能需要5-10个点）。

精度评估方法

如何知道测量精度是否达标？通常采用以下方法：

1. 检查点法：

   • 流程：在测区布设一定数量的控制点用于空三解算，同时布设数量更多的检查点（Check Points）。
   • 评估：将检查点的真实坐标（通过全站仪、RTK等设备精确测量）与在三维模型上量测出的坐标进行比较，计算其平面中误差和高程中误差，这是目前行业公认最权威、最可靠的精度评估方法。

2. 交叉验证法：

   • 流程：将所有地面点分为两组，一组作为控制点，另一组作为检查点，进行解算和精度评估，然后交换两组角色,再次进行评估。
   • 评估：两次评估结果的平均值可以更客观地反映模型的精度。

典型应用精度范围

综合以上因素,无人机倾斜摄影测量在不同应用场景下的典型精度范围如下：

无人机倾斜摄影测量的测量精度是一个系统工程的结果,而非单一指标。

• 硬件是基础：高质量的相机和RTK/PPK定位是获得高精度的前提。
• 航飞是关键：科学的航线设计和严格的飞行执行保证了原始数据的质量。
• 软件是核心：强大的空三和建模算法是提取高精度信息的保障。
• 控制点是标尺：检查点法是验证精度的唯一标准。

要达到您期望的精度，必须根据具体的应用需求和预算，在以上各个因素之间做出权衡和优化，对于要求严格的工程应用，投入专业的设备、聘请有经验的飞手和数据处理团队是必不可少的。
