无人机倾斜摄影测绘技术有何优势？

什么是倾斜摄影技术？

倾斜摄影是一种多角度、高效率、高精度的摄影测量技术。

• 传统航空摄影：通常是垂直向下拍摄（也叫正射摄影），只能获取地物的顶部信息，如果地物被遮挡（如高楼被前面的树挡住），就无法获取其侧面信息。
• 倾斜摄影：无人机上搭载了多个镜头（通常1个垂直镜头 + 4个倾斜镜头），在一次飞行中，同时从一个垂直方向和四个与地面成一定角度（通常为45°）的方向拍摄地面物体。

核心思想：通过从多个视角（天底、前、后、左、右）获取地物的纹理和几何信息，从而“重建”出一个真实的三维世界，而不仅仅是制作一张二维地图。

倾斜摄影系统是如何工作的？

一个完整的倾斜摄影系统通常由以下几个部分组成：

1. 飞行平台：主要是多旋翼无人机（如大疆的M300/M350 RTK）或固定翼无人机。

   • 多旋翼：灵活性高，对起降场地要求低，适合小范围、高精度、带状区域（如公路、河流）的精细建模。
   • 固定翼：续航时间长、飞行速度快，适合大面积、大范围（如整个城市、一个省）的快速数据采集。

2. 倾斜相机：这是核心设备，目前主流的是五镜头一体化相机，


   （图片来源网络，侵删）
   • 大疆 P1：集成全画幅传感器，支持倾斜摄影模块，是目前行业标杆之一。
   • 大疆 P3：P1的升级版，性能更强。
   • 其他品牌：如Vexcel UltraCam Osprey、中测瑞格等。
   • 除了五镜头一体机,也可以通过在无人机上挂载多个单反相机（如Sony A7系列）并经过精密组合来实现。

3. POS系统：即定位定姿系统，也叫IMU（惯性测量单元）+ GNSS（全球导航卫星系统）。

   • 作用：在拍摄每一张照片的瞬间，精确记录相机的位置（经纬高）和姿态（俯仰角、滚转角、航向角）。
   • 重要性：没有POS系统，照片就是一堆没有地理坐标的“废片”，无法进行三维重建，POS系统为后续的空中三角测量提供了至关重要的初始数据。

4. 地面控制点：在地面上布设一些具有精确坐标的标志点。

   • 作用：像“锚点”一样，用来纠正和优化整个模型，确保最终成果的绝对精度可以达到厘米级。

倾斜摄影技术的工作流程

从外业数据采集到最终成果交付,通常分为以下几个步骤：

第1步：前期准备与航线规划

• 明确任务：确定测区范围、精度要求、成果类型（三维模型、DOM、DSM等）。
• 选择设备：根据测区大小和精度要求，选择合适的无人机和相机。
• 布设像控点：在测区内均匀布设地面控制点，并使用RTK设备测量其精确坐标。
• 规划航线：使用专业软件（如大疆的智图、大疆司空2、Pix4Dcapture等）规划飞行航线，设置飞行高度、速度、照片重叠度等参数。重叠度是关键，通常要求航向重叠>80%，旁向重叠>70%，以保证重建质量。

第2步：外业数据采集

• 按照规划航线进行飞行,无人机自动拍摄照片并同步记录POS数据。
• 确保像控点照片清晰可辨。

第3步：数据预处理与三维建模

• 这是技术核心,通常由专业的建模软件完成，如：
  • 大疆智图：大疆官方软件，流程化、自动化程度高，适合处理大疆设备采集的数据。
  • ContextCapture：Bentley公司的旗舰产品，是业界公认的高效、高质量的建模引擎。
  • Pix4Dmatic：Pix4D公司推出的专业建模软件。
• 处理过程：
  1. 空三加密：软件将所有照片和POS数据输入，通过复杂的算法，计算出每个相片的精确位置和姿态，并连接所有照片，形成一张巨大的“照片网”。
  2. 密集匹配：在“照片网”的基础上，对地物表面进行像素级的匹配，生成数亿甚至数十亿个三维空间点，形成点云数据。

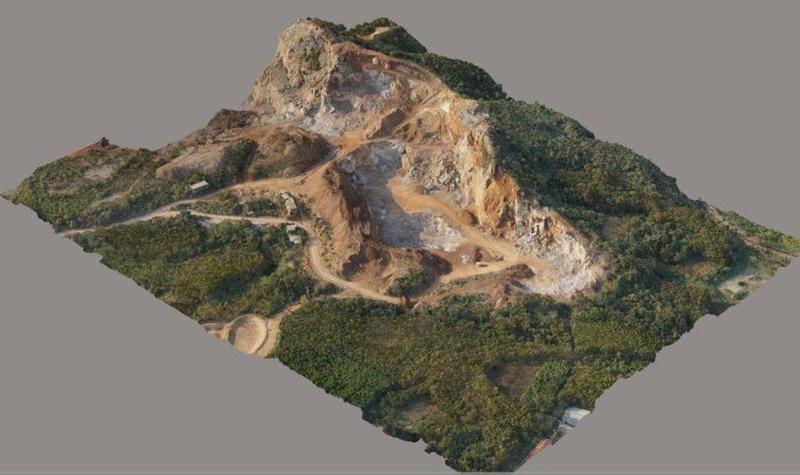

  3. 纹理映射：将所有照片的真实色彩纹理“贴”到三维点云模型上，形成带有真实纹理的三角网格模型，也就是我们最终看到的三维模型。

第4步：成果后处理与应用

• 模型优化：对模型进行去噪、平滑等处理。
• 坐标转换：将模型统一到用户需要的坐标系下。
• 成果导出：根据需求，导出多种格式的成果：
  • OSGB / 3D Tiles：带纹理的三维模型，可在专业GIS平台（如Cesium、ArcGIS）或Web端浏览。
  • DOM (数字正射影像图)：垂直视角的“照片地图”，无变形。
  • DSM (数字表面模型)：包含所有地物（建筑、树木）高程的模型。
  • DLG (数字线划图)：通过模型人工或半自动提取的矢量数据，如建筑轮廓、道路、水系等。
  • DEM (数字高程模型)：去除地物后的地表高程模型。

倾斜摄影技术的核心优势

1. 真实感强：模型纹理来自真实照片，色彩、细节丰富，所见即所得，比传统三维模型更加逼真。
2. 高效率：一次飞行即可获取多种数据，大大缩短了外业作业周期，大面积建模效率极高。
3. 高精度：通过像控点，可以轻松实现厘米级的绝对精度。
4. 信息丰富：一个模型即可满足测绘、规划、管理、展示等多种需求，实现了“一测多用”。
5. 非接触式测量：无需人工到达危险或难以到达的区域（如高边坡、屋顶、核设施）即可完成数据采集，安全性高。

倾斜摄影技术的应用领域

由于其强大的三维重建能力,倾斜摄影技术已经渗透到各行各业：

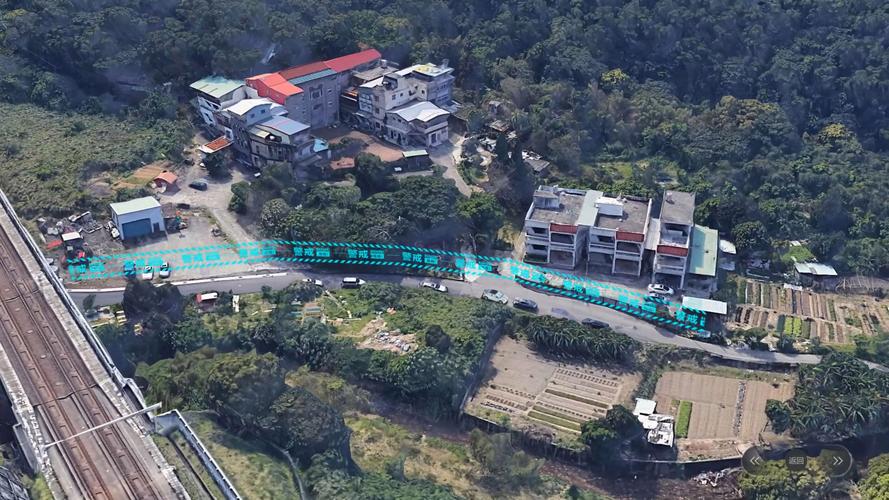

• 智慧城市：城市三维建模，用于城市规划、交通管理、应急指挥、数字孪生城市。
• 自然资源：地形测绘、地籍测量、矿山储量计算、滑坡监测、林业资源调查。
• 电力与能源：电力线路巡检、风电场选址、光伏电站建模。
• 交通与基建：公路、铁路、桥梁的勘测设计与施工管理。
• 应急响应：灾害（地震、洪水、火灾）后的快速评估、损失统计。
• 文旅与地产：景区三维展示、数字博物馆、房地产楼盘宣传、虚拟看房。
• 文物保护：古建筑、文物的数字化存档和修复。

技术挑战与局限性

1. 数据量大：一个小城市的数据量可能达到TB级别，对计算机硬件（CPU、GPU、内存、存储）要求极高，处理和存储成本不菲。
2. 阴影与遮挡：建筑物的自身阴影或被其他物体遮挡的区域，建模质量会下降，可能出现空洞或扭曲。
3. 水面反光：河流、湖泊等水面的强反光会影响纹理匹配，导致模型失真。
4. 隐私问题：高精度的三维模型可能涉及个人隐私，需要相应的脱敏处理。
5. 专业软件成本：高质量的三维建模软件（如ContextCapture）价格昂贵，对操作人员的技术要求也较高。

无人机倾斜摄影技术通过“无人机+倾斜相机+POS+建模软件”的组合，彻底改变了传统测绘的生产模式，它将测绘从二维平面提升到了三维立体空间，实现了从“测绘地图”到“构建数字世界”的飞跃，随着硬件性能的提升、算法的优化以及AI技术的融合（如自动提取DLG），倾斜摄影技术必将在更多领域发挥越来越重要的作用，是智慧时代不可或缺的“数字底座”技术。
