如何用Solidworks设计格斗机器人？

格斗机器人 SolidWorks 设计全攻略

设计一个格斗机器人是一个系统工程，它结合了结构力学、材料科学、电子学和动力学，使用 SolidWorks 进行设计，可以让你在虚拟环境中验证想法,避免昂贵的物理错误。

第一阶段：概念设计与规划

在打开 SolidWorks 之前,先做好规划。

1. 确定机器人类型:

   • 直立式: 类似于人形，灵活性高,但稳定性相对较差。
   • 横滚式: 最为经典， Bite Force ”或“ Minotaur ”，重心低，稳定性好，可以承受巨大的冲击,这是初学者的首选。
   • invertible (可翻转式): 无论哪个面朝下都能战斗,设计复杂。
   • 特殊结构: 如“锤击式”、“抓取式”等。

2. 定义重量级别:

   • 重量是设计的核心约束。 常见的有：
     • 重量级 (60kg / 135lb)
     • 轻重量级 (30kg / 135lb)
     • 羽量级 (15kg / 30lb)
     • 超轻量级 (1kg / 3lb)
   • 重量决定了你使用的材料、电机功率、武器类型和整体尺寸。

3. 选择武器系统:


   （图片来源网络，侵删）
   • 旋转武器:
     • 锤/斧: 需要巨大的扭矩和坚固的轴承/齿轮箱。
     • 锯盘: 需要高转速,对电机和传动系统要求高。
   • 静态武器:
     • 铲/推臂: 需要强大的气缸或线性电机。
     • 抓取器: 需要复杂的机械结构和强大的动力。
   • 弹射/投掷武器: 在格斗机器人中较少见,但设计有趣。

4. 选择驱动方式:

   • 双轮驱动: 最常见，结构简单,控制容易。
   • 全轮驱动: 移动性好，但转向困难,结构复杂。
   • 麦克纳姆轮/全向轮: 可以实现任意方向平移，但成本高,对场地要求也高。

第二阶段：在 SolidWorks 中进行 3D 建模

这是将你的想法变为现实的核心步骤。

创建零件

A. 底盘/框架 - 机器人骨骼

• 常用材料: 钢、钛合金、高强度铝合金 (如 6061-T6)。
• 建模方法:
  • 拉伸: 创建底盘的基本形状。
  • 切除: 切出电机安装孔、轮子安装位、武器电机座等。
  • 筋: 在底盘上添加加强筋，增加抗弯强度,同时不增加太多重量。
  • 圆角: 对所有尖锐边缘进行倒角或圆角处理，不仅为了美观,更是为了安全和减少应力集中。

B. 轮子

• 建模方法:
  • 旋转: 创建轮子的主体。
  • 拉伸/切除: 创建轮胎的胎纹和轮辐。
  • 参考几何体: 在中心创建一个轴,用于后续装配。

C. 武器系统 - 机器人利爪

• 锤/斧头:
  • 旋转: 创建锤头的基本轮廓。
  • 放样/扫描: 创建锤尖的流线型曲面。
  • 附加: 创建连接柄。
• 电机/齿轮箱:
  • 来源:
    • 从网上下载 STEP 或 IGES 模型: 这是最快的方法，许多制造商（如 VEX, AndyMark, BaneBots）会提供官方模型。
    • 自己建模: 如果找不到合适的模型,可以自己根据尺寸进行建模。

D. 其他零件:

• 电机: 同样建议从官网下载模型。
• 电池、控制器、开关等: 这些可以先用简单的拉伸或拉伸切除功能创建一个“占位”零件,待整体布局确定后再替换为精确模型。
• 紧固件: 螺栓、螺母、轴承等。强烈建议使用 SolidWorks Toolbox，它内置了标准件库，可以直接调用,大大提高效率。

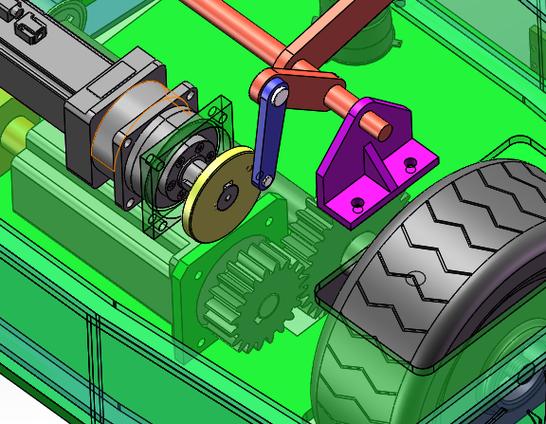

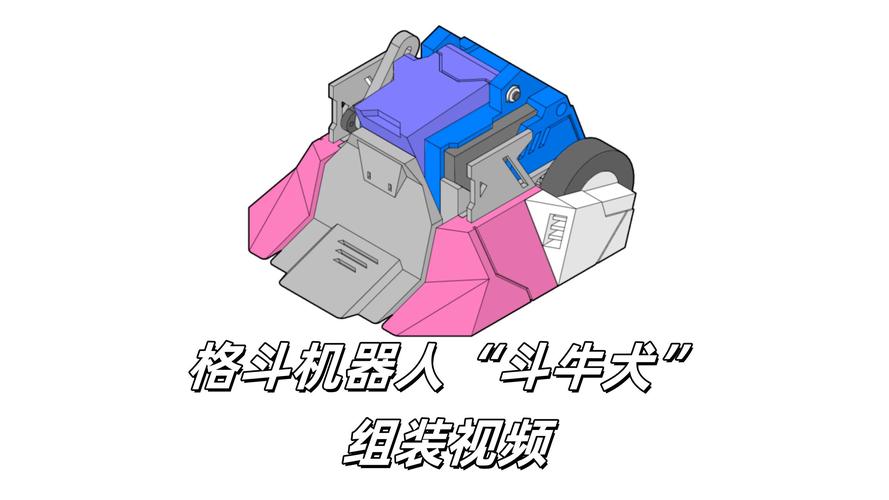

创建装配体

将所有零件“组装”起来,形成完整的机器人。

• 放置第一个零件: 通常是最重的零件，如底盘，将其设为“固定”。
• 添加配合:
  • 重合: 使两个平面接触。
  • 同轴: 使两个圆柱面或孔的中心对齐。
  • 距离: 设定两个零件之间的精确距离。
  • 平行/垂直: 约束零件的角度。
• 关键装配技巧:
  • 使用“配合参考”: 为零件（如轴承、电机）添加配合参考，装配时可以自动捕捉,非常方便。
  • 创建“子装配体”: 将武器系统、驱动系统等先组装成一个子装配体，再将其装入主装配体,使结构更清晰。
  • 检查干涉: 这是装配体中最重要的一步！使用 “工具” -> “干涉检查”，找出所有零件之间不应该接触的地方，在现实世界中,干涉意味着灾难性的碰撞。

创建工程图

工程图是指导制造的蓝图。

• 创建视图: 创建标准的三视图（主视图、俯视图、左视图）。
• 添加尺寸: 使用智能尺寸工具,为零件标注精确的尺寸和公差。
• 添加注释和形位公差: 说明加工要求，如“此面需磨削”、“平行度 0.05mm”等。
• 创建材料明细表: 列出装配体中所有零件的名称、数量、材料等信息,方便采购和加工。

第三阶段：分析与仿真

SolidWorks 的强大之处在于其仿真功能。

1. 静态分析:

   • 目的: 分析机器人受到撞击时,底盘和框架的应力分布和变形情况。
   • 步骤:
     1. 应用材料: 为零件指定真实的材料属性（如屈服强度、密度）。
     2. 施加约束: 固定底盘与地面接触的表面。
     3. 施加载荷: 在武器或底盘上模拟一个巨大的冲击力。
     4. 运行分析: 查看结果，找出应力集中的区域，如果应力超过了材料的屈服极限,你需要加强该区域或更换更坚固的材料。

2. 运动分析:

   • 目的: 模拟机器人的运动，检查武器是否能达到预期的转速,以及运动轨迹是否合理。
   • 步骤:
     1. 添加电机,设定转速和扭矩。
     2. 运算模拟，观察武器旋转是否平稳,有无碰撞。

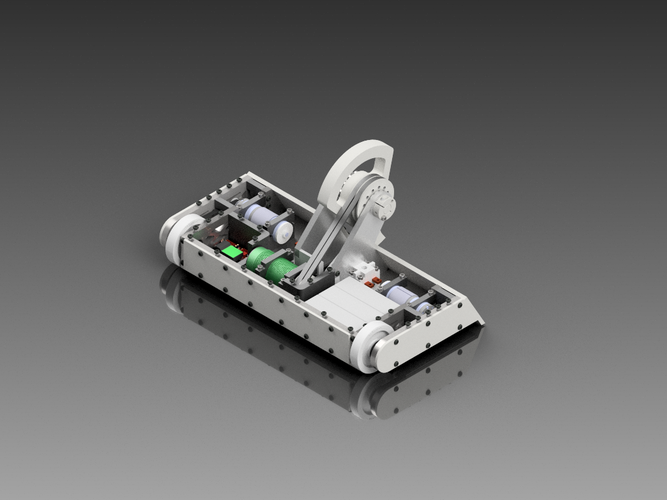

第四阶段：渲染与出图

设计完成后,你需要展示你的成果。

• PhotoView 360 / SolidWorks Visualize:
  • 为零件添加外观（颜色、纹理、光泽度）。
  • 设置场景和光源。
  • 渲染出高质量的逼真图片或动画，用于展示、参赛或分享。

资源与灵感

1. 模型库:

   • GrabCAD: 全球最大的工程师社区，有大量用户上传的免费 3D 模型，搜索 "robot", "wheel", "motor" 等关键词。
   • 制造商官网: VEX, AndyMark, BaneBots, McMaster-Carr 等会提供官方模型。
   • 3DContentCentral: 另一个大型标准件和供应商模型库。

2. 参考与学习:

   • YouTube: 搜索 "Battlebot design", "combat robot solidworks" 等关键词，有大量设计、制造和比赛的视频。
   • 格斗机器人社区网站: 如 RobotCombat.com，是获取最新资讯、观看比赛和交流学习的最佳平台。

设计一个格斗机器人是一个激动人心的项目，SolidWorks 是你实现这个梦想的强大工具。设计是一个迭代的过程：设计 -> 建模 -> 分析 -> 修改 -> 再分析，通过不断地在虚拟世界中优化,你最终能制造出一台既坚固又致命的战斗机器。

祝你设计顺利,在赛场上取得好成绩！
