微型无人机设计：核心内容框架

一份优秀的微型无人机设计文档通常会围绕以下几个核心方面展开,您可以将您的PDF内容与这个框架进行比对，看看它覆盖了哪些部分。

第一部分：概述与需求分析

1. 定义与分类

   • 微型无人机：通常指重量在几十克到几百克之间（< 1kg），尺寸小巧的无人机。
   • 分类：根据外形（四旋翼、六旋翼、固定翼、扑翼、涵道风扇等）、用途（航拍、巡检、搜救、娱乐、军事等）。

2. 应用场景与市场需求

   • 消费级：个人航拍、FPV（第一人称视角）竞速。
   • 行业级：农业植保、电力/石油管线巡检、建筑测绘、物流配送。
   • 特殊领域：室内搜救、反恐侦察、环境监测。

3. 设计目标与约束

   • 性能目标：飞行时间、最大载荷、飞行速度、悬停精度、抗风能力。
   • 设计约束：
     • 重量限制：这是微型无人机设计的首要约束，直接影响续航和动力。
     • 成本限制：材料、元器件的采购成本。
     • 尺寸限制：便携性要求。
     • 法规限制：不同国家和地区对无人机重量、飞行高度、禁飞区的规定。

第二部分：总体方案设计

1. 构型选择


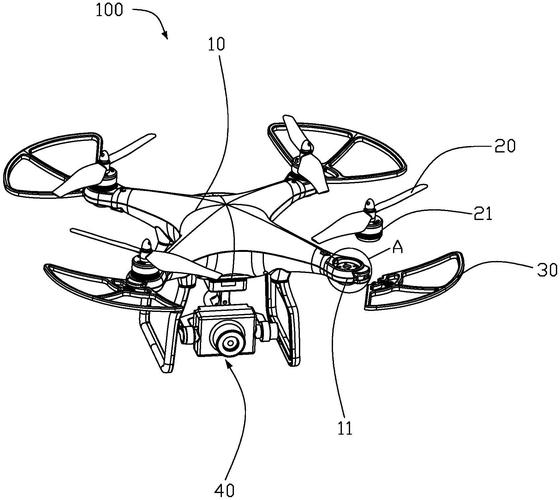

   （图片来源网络，侵删）
   • 四旋翼：最主流，控制简单，悬停稳定，但效率较低。
   • 六旋翼/八旋翼：冗余度高，一个电机失效仍可飞行，更稳定，但更重、更耗电。
   • 固定翼：飞行效率高，续航时间长，但需要跑道或弹射器，不能悬停。
   • 涵道风扇：安全性高（桨叶被包裹），可在室内狭小空间飞行，但结构复杂，效率较低。
   • 混合布局：结合多旋翼和固定翼的优点（如垂直起降固定翼VTOL），但设计复杂。

2. 关键性能指标预估

   • 起飞重量：估算空机重量 + 任务载荷 + 电池重量。
   • 动力需求：根据起飞重量和构型，计算所需的总拉力和单电机拉力。
   • 续航时间：根据电池容量、电机功率和系统功耗进行初步估算。

第三部分：分系统详细设计

这是设计的核心部分,PDF文档的绝大部分内容会在这里。

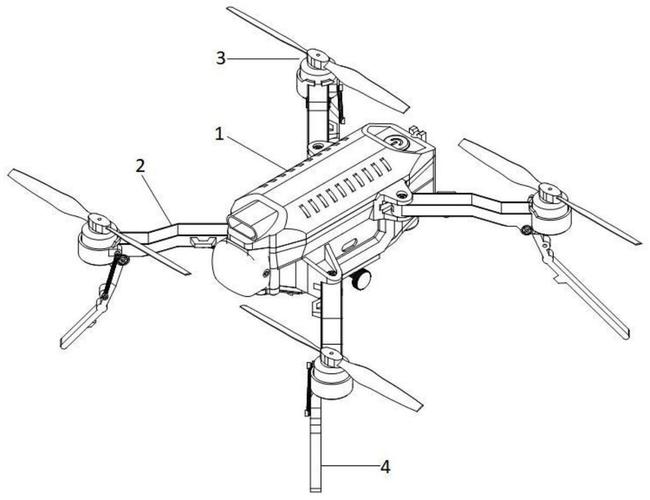

1. 结构设计

   • 材料选择：
     • 碳纤维：强度高、刚性好、重量轻，但成本高，加工难，常用于主臂、机身框架。
     • 玻璃纤维：性价比高，有一定强度，用于机臂、外壳。
     • 工程塑料/尼龙：易于3D打印，成本低，韧性好，常用于连接件、电机座、相机云台。
     • 铝合金：用于需要高刚性的部件，如相机支架。
   • 结构布局：电机安装位置、机臂长度、机身框架的强度和刚度分析。
   • 减振设计：相机云台的减震球、减震垫，以减少电机振动对图像质量的影响。

2. 动力系统设计


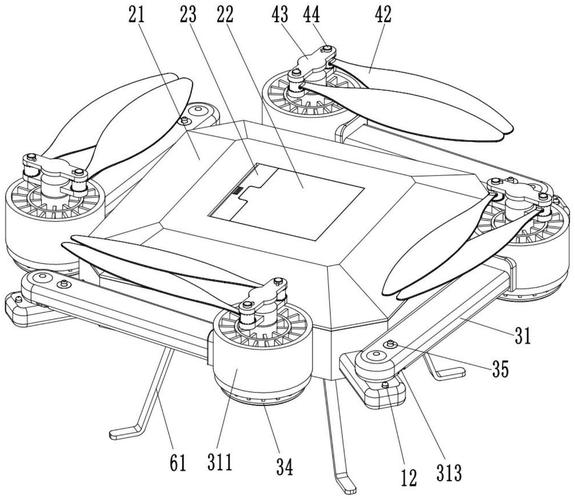

   （图片来源网络，侵删）
   • 电机选择：
     • 无刷直流电机：主流选择，效率高、寿命长、动力强劲。
     • 参数：KV值（每伏特转速）、尺寸（如2207, 2812）、最大电流、功率。
   • 电调选择：
     • 功能：接收飞控信号，控制电机的转速。
     • 参数：持续电流、峰值电流、支持频率（如DShot1200）、是否带BEC（为飞控等供电）。
   • 螺旋桨选择：
     • 参数：尺寸（如5x4, 6x4）、螺距、材质（尼龙、碳纤维）。
     • 匹配：必须与电机的KV值和电调的电流相匹配，以达到最佳效率和推力。
   • 电池选择：
     • 类型：锂聚合物电池，能量密度高。
     • 参数：电压（S数，如4S=14.8V）、容量、放电倍率（C数，如25C）。
     • 关键：电池重量是续航的关键，需要在容量和重量之间找到平衡。

3. 飞控与导航系统

   • 飞控：无人机的“大脑”。
     • 功能：传感器数据融合（IMU）、姿态解算、接收遥控信号、输出指令给电调。
     • 主流型号：ArduPilot、PX4、Holybro Kakute F7、Betaflight (用于竞速)。
   • 传感器：
     • IMU：包含陀螺仪、加速度计、磁力计，用于感知姿态和方向。
     • 气压计：用于估算高度。
     • GPS/GNSS模块：用于定位、定高、自动航线飞行。
   • 通信链路：
     • 遥控与接收机：用于手动操控。
     • 数传/图传：用于将飞控数据（遥测）和高清视频图像传回地面站。

4. 任务载荷

   • 根据设计目标选择,如：
     • 航相机：GoPro、运动相机、微单相机。
     • 云台：2轴或3轴增稳云台，保持相机稳定。
     • 其他传感器：热成像相机、激光雷达、气体传感器、探照灯。

第四部分：系统集成与调试

1. 硬件组装：将所有部件按照设计图纸组装在一起。
2. 飞控固件烧录与配置：根据硬件型号烧录对应固件，并通过地面站软件（如Mission Planner, QGroundControl）进行详细参数设置。
3. 电机转向与电调校准：确保四个电机的转向正确，并能接收到0-100%的指令。
4. 传感器校准：对IMU、磁力计、GPS进行精确校准，这是稳定飞行的前提。
5. 地面测试与试飞：
   • 地面测试：电机测试、油门测试、拉力测试。
   • 试飞：小油量、低高度、近场地的首次试飞，逐步测试悬停、姿态控制等基本功能。

第五部分：性能测试与优化

1. 性能测试：
   • 续航时间测试：满电情况下，从起飞到低电量报警的总时间。
   • 最大载荷测试：逐步增加重量，直到无法起飞或性能严重下降。
   • 飞行速度与高度测试。
   • 抗风能力测试。
2. 优化迭代：
   • 减重：更换更轻的材料、缩短机臂、使用更轻的线材。
   • 提效：优化螺旋桨/电机搭配、调整电调PWM频率。
   • 调参：在飞控中精细调节PID参数，以获得更灵敏、更稳定的飞行姿态。

如何利用这个框架阅读您的PDF

1. 定位章节：浏览PDF的目录，看看它大致对应了框架中的哪个部分。
2. 填充细节：在阅读时，将PDF中的具体公式、数据、图表、元器件型号等填充到这个框架的相应位置。
3. 识别重点：如果您的PDF偏向于某个方面（专门讲“轻量化结构设计”或“基于PX4的自主导航”），那么框架中对应的部分就是您的阅读重点。
4. 查漏补缺：阅读完后，对照这个框架，看看PDF是否涵盖了所有关键环节，如果缺少某个部分（如“成本分析”或“法规考量”），您就知道自己需要去查阅其他资料来补充完整。

希望这个详细的知识框架能帮助您更好地理解和吸收您手头《微型无人机设计.pdf》的内容！如果您对框架中的某个具体部分（如何选择电机”或“PID参数如何调节”）有更深入的问题，随时可以提出。
