pepper机器人拆件

Pepper机器人是一款高度集成化的商业产品，并非为普通用户自行拆解而设计，官方并不鼓励，也不提供普通用户的拆解指南或备件。 是基于公开的技术资料、维修手册、技术社区和开发者分享的技术性拆解指南，仅供学习、维修或研究参考，普通用户请勿轻易尝试，否则可能导致机器人损坏、功能失效，甚至带来安全风险。

为什么需要拆解 Pepper 机器人？

拆解 Pepper 通常出于以下几种专业目的：

1. 硬件维修与升级：更换损坏的部件，如电池、电机、传感器模块等。
2. 学术研究与教育：研究其内部结构、传感器布局、运动控制原理等。
3. 二次开发与定制：为特定项目添加额外的硬件（如额外的摄像头、计算单元等）。
4. 回收与报废：在机器人生命周期结束后,进行专业的拆解和零部件回收。

拆解前的准备工作

在开始任何拆解工作之前,请务必做好以下准备：

安全第一！

• 断电：确保机器人已完全关机,并断开所有电源连接。
• 静置：由于 Pepper 内部有复杂的陀螺仪和加速度计，建议在关机后静置至少 30 分钟，让这些传感器归零,避免拆解时因姿态变化导致数据错乱。
• 防静电：佩戴防静电手环，并在防静电工作台上操作,避免静电损坏精密电子元件。
• 工具准备：准备一套精密螺丝刀（包括十字、内梅花、六角等）、塑料撬棒（避免刮伤外壳）、镊子、收纳盒（用于分类存放螺丝）。

获取官方文档（如果可能）

• 维修手册：如果你是 SoftBank 或其授权合作伙伴，可以申请获取官方的维修手册,这是最权威的指南。
• 技术手册：开发者社区有时会分享一些技术手册,其中包含硬件接口和组件的说明。

了解保修条款

• 自行拆解会立即导致保修失效，如果你的机器人仍在保修期内,请务必联系官方售后。

Pepper 机器人的主要模块化结构

Pepper 的设计虽然紧凑，但其内部组件还是按照功能模块化分布的，拆解通常是“由外到内，由上到下”的过程。

A. 外部组件

1. 头部


   （图片来源网络，侵删）
   • 外壳：由多个塑料卡扣和螺丝固定的部分组成。
   • 核心部件：
     • 显示屏：一个 10.1 英寸的平板电脑,用于显示表情和交互界面。
     • 2D 摄像头：位于额头中央，用于人脸识别、颜色识别等。
     • 3D 深度传感器 (Intel RealSense SR300)：位于眼睛下方，用于环境感知、避障、SLAM（即时定位与地图构建）。
     • 四麦克风阵列：分布在头部两侧,用于声源定位和语音识别。
     • LED 眼睛：用于表达情绪。
     • 头部电机：驱动头部进行俯仰和偏转运动的伺服电机。

2. 躯干

   • 核心平板电脑：这是 Pepper 的“大脑”，运行 NAOqi 操作系统，包含 CPU、内存、存储和主板。
   • 陀螺仪和加速度计：位于躯干内部,用于感知机器人的姿态和运动。
   • 电池组：可拆卸的锂离子电池包,位于躯干底部。
   • 散热系统：风扇和散热片,用于为核心平板电脑和电机控制器散热。

3. “手臂”和“手”

   • 肩部、肘部、腕部电机：每个关节都有独立的伺服电机。
   • 手指电机：驱动手指开合的微型电机。
   • 触觉传感器：在手掌和指尖,用于感知接触。

4. 底座

   • 驱动轮电机：两个主驱动轮，提供前进、后退和转向的动力。
   • 万向轮：前端的万向轮用于支撑和转向。
   • 激光雷达：位于底座内部，用于构建 2D 地图和精确定位。
   • 超声波传感器：用于近距离障碍物检测。
   • 充电触点：用于对接充电座。

B. 内部连接与线缆

Pepper 内部布满了大量的线缆，连接着各个传感器、执行器和主板，拆解时需要非常小心，不要强行拉扯,常见的连接器类型有：

• JST 连接器：常用于连接传感器和电机。
• FFC/FPC 柔性排线：用于连接显示屏等需要弯曲的部件。
• 螺丝端子：用于电源等大电流连接。

拆解流程概览（非官方，仅供参考）

警告：此流程仅为示意，不代表完整或安全的操作指南。

1. 准备工作：如前所述，断电、静置、准备工具。
2. 移除头部：
   • 打开头后盖的螺丝。
   • 小心断开连接显示屏、摄像头、麦克风等部件的排线和连接器。
   • 拧下固定头部与躯干的螺丝,轻轻取下头部模块。

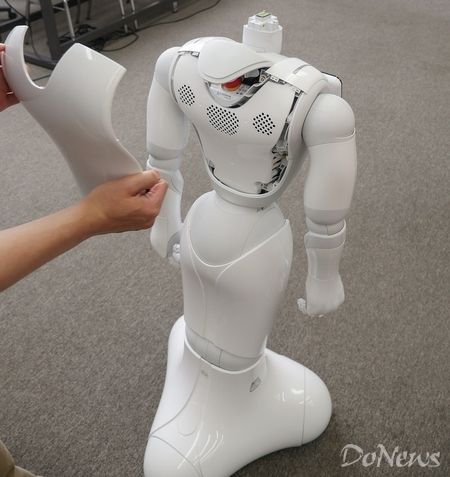

3. 打开躯干外壳：
   • 拧下躯干背部和侧面的所有螺丝。
   • 使用塑料撬棒小心地分离卡扣,打开躯干外壳。
4. 访问核心组件：
   • 断开电池连接：首先断开电池与主板的连接,这是最关键的安全步骤。
   • 取出核心平板电脑：断开所有连接器后,将整个平板电脑模块取出。
   • 取出电池：通常电池可以作为一个独立模块从底部滑出。
   • 断开电机连接：断开头部、手臂、底座所有电机的连接器。
5. 拆解手臂和底座：
   • 手臂：通常需要拧下关节处的螺丝，然后才能分离各个部分,注意记录每个螺丝的位置和长度。
   • 底座：拆下底盖，即可看到轮子电机、激光雷达等组件，断开连接后,可以分别取出。

关键注意事项与常见问题

• 线缆管理：内部线缆非常紧凑，拆解时最好拍照记录,以便回装时能正确插回。
• 螺丝分类：Pepper 使用了多种长度和规格的螺丝，务必分类存放,装错位置可能导致外壳无法闭合或损坏内部元件。
• 传感器校准：拆解和重新组装后，陀螺仪、摄像头、激光雷达等传感器的校准数据可能会丢失，导致机器人导航、平衡等功能异常,可能需要使用官方工具进行重新校准。
• 软件问题：硬件的变动有时会引发软件问题,可能需要重新刷机或配置。
• 保修与责任：再次强调，自行拆解将失去所有官方支持,并需自行承担所有风险。

官方与替代方案

如果你不是专业人士，但需要维修或升级 Pepper,请考虑以下途径：

1. 联系官方售后：这是最安全、最可靠的方式，SoftBank 提供专业的维修服务。
2. 寻找授权服务商：有些地区有 SoftBank 授权的第三方维修服务商。
3. 参与开发者社区：如 Aldebaran (现 SoftBank Robotics) 官方论坛、GitHub 等,寻找其他开发者的经验和分享。

Pepper 机器人的拆解是一项技术要求高、风险大的操作，它更像是一项专业工程任务，而非普通用户的DIY活动，如果你是出于好奇，建议通过观看专业的拆解视频来满足；如果你确实有维修或研究需求，请务必做好万全的准备,并优先考虑官方渠道。
