下面我将为你详细讲解无人机GPS模块的接线，包括核心原理、常见接口类型、接线步骤、注意事项以及故障排查。

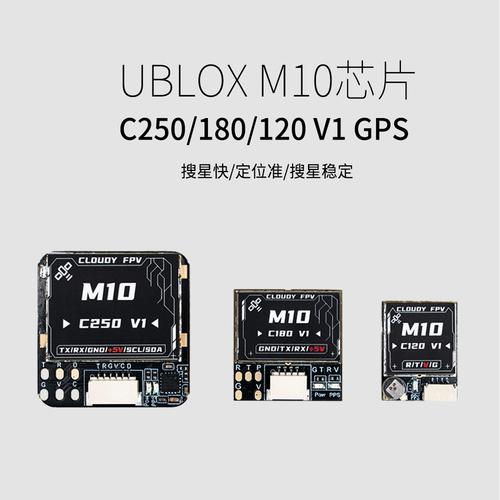

（图片来源网络，侵删）

核心原理：为什么需要接线？

GPS模块本身是一个独立的设备，它负责接收卫星信号并计算出自己的经纬度、海拔、速度等信息，GPS模块不能单独工作，它需要与无人机的“大脑”——飞控进行通信。

接线的作用就是为GPS模块提供电力，并将计算出的位置数据传输给飞控，飞控接收到数据后，才能实现自动悬停、自动返航、航线飞行等高级功能。

GPS模块的主要接口类型

市面上主流的GPS模块通常有以下几种接口,了解它们是正确接线的前提。

UART (串口) - 最常见

这是绝大多数GPS模块与飞控通信的方式，它只需要4根线即可完成双向通信（虽然GPS只向飞控发送数据，飞控基本不发数据给它）。

（图片来源网络，侵删）

VCC / +5V: 电源正极 (通常是5V)
GND: 地线 (负极)
TXD (Transmit Data): 发送数据,GPS通过这根线将位置数据发送给飞控。
RXD (Receive Data): 接收数据，这根线通常不需要连接，因为飞控很少需要向GPS发送指令（除非是配置或固件升级）。接错可能会导致通信失败。

关键点: TXD和RXD必须交叉连接！ 即GPS的TXD要接到飞控的RXD上，GPS的RXD接到飞控的TXD上（虽然后者通常空着）。

I2C (Inter-Integrated Circuit) - 较少见

一些体积非常小的GPS模块（如用于穿越机）会使用I2C接口，因为它只需要2根数据线（SCL, SDA）加上电源和地线，总共4根线,更节省空间。

VCC / +3.3V: 电源正极 (通常是3.3V，注意电压！)
GND: 地线
SCL (Serial Clock): 时钟线
SDA (Serial Data): 数据线

关键点: I2C通信不需要交叉连接，SCL接SCL，SDA接SDA即可，但电压一定要匹配，飞控的I2C接口通常是3.3V,给5V可能会烧毁模块。

DSM / Satellite (专用接口) - 特定品牌

一些特定品牌的GPS模块（如FrSky、TBS）会使用这种接口，它通常集成了串口通信和遥控器 telemetry 信号传输功能。

（图片来源网络，侵删）

这种接口通常是一个6针或8针的排针，直接插在飞控对应的座上，不需要用户手动一根一根地接,非常方便。

直接焊点

一些高端或DIY GPS模块（如u-blox NEO系列）可能只提供焊盘，没有预装插头,这时你需要自己焊接杜邦线或排线。

详细接线步骤 (以最常见的UART接口为例)

第1步：准备工作

GPS模块
飞控板
杜邦线 (公对母、公对公,根据你的接口选择)
螺丝刀、镊子等工具

第2步：确认电源电压

这是最重要的一步！

查看GPS模块说明书：上面会明确标注工作电压，是 5V 还是 3V。
查看GPS模块丝印：模块上通常会有 VCC 或 +5V 的标记。
查看飞控说明书：确认飞控上GPS接口的电压输出，很多飞控的GPS接口是双电压（通过一个跳帽或焊点选择5V或3.3V）,或者默认是5V。

安全第一：如果不确定，一律按3.3V连接，接5V到只能承受3.3V的模块,会立刻烧毁！

第3步：找到对应的接口

在GPS模块上：找到 VCC, GND, TXD, RXD 四个引脚。
在飞控板上：找到 GPS, TELEM1, SERIAL1 等类似字样的接口，这些通常是串口接口，查看飞控的引脚定义图，找到对应的 VCC, GND, RX, TX。

飞控引脚定义：不同品牌的飞控（如Pixhawk, F7, APM）引脚定义不同，务必查阅你所使用飞控的官方文档或引脚图，一个常见的错误是把飞控的 TX 当成 RX 来接。

第4步：开始接线

按照“交叉连接”的原则进行：

GPS模块引脚	连接到飞控引脚	说明
VCC	VCC (5V 或 3.3V)	电压必须匹配！
GND	GND	地线，必须接
TXD	RXD	交叉连接！ GPS发送，飞控接收
RXD	(不接或 TXD)	通常不接，如果需要配置，则接到飞控的TXD

接线示意图：

      GPS模块                  飞控
      +-------+               +-------+
      | VCC   | ------------> | VCC   |  (5V/3.3V)
      +-------+               +-------+
      | GND   | ------------> | GND   |
      +-------+               +-------+
      | TXD   | ------------> | RXD   |  (交叉连接！)
      +-------+               +-------+
      | RXD   | ------------> | (悬空) |
      +-------+               +-------+

第5步：固定和整理

将接好线的GPS模块用魔术贴或扎带牢固地安装在无人机顶部无遮挡的位置，天线朝上，远离电机、电调、图传等干扰源。
整理好线材，用扎带捆好,避免螺旋桨打到。

关键注意事项

电压是生命线：再次强调，接错电压是GPS模块损坏的最常见原因，不确定就用3.3V。
交叉连接TX/RX：这是通信失败的第二大原因。TX 对 RX。
共地（GND）：GPS和飞控必须有共同的参考地（GND）,否则信号传输会出错。
天线朝上，远离干扰：GPS信号很弱,任何金属遮挡或电子干扰都会严重影响搜星效果。
飞控固件支持：确保你使用的飞控固件（如ArduPilot, PX4, Betaflight）支持你所使用的GPS模块型号,大部分主流模块都支持。

接线后如何检查和排查问题？

接好线后，将飞控连接到电脑，打开地面站软件（如Mission Planner, QGroundControl）。

检查飞控是否识别到GPS

在地面站软件的 状态页面 或 HUD页面,寻找GPS相关的信息。
关键指标：
- 3D Fix / GPS 3D Fix: 显示为 "Yes" 或 "3D Fix" 时，表示GPS已成功定位，如果一直是 "No" 或 "No Fix",说明有问题。
- 锁定的卫星数量: 数字应该会从0开始逐渐增加，最终稳定在 8颗以上（越多越好，尤其是在室内外切换时）。
- HDOP (Horizontal Dilution of Precision): 这是一个精度指标，数值越小越好。正常飞行时，HDOP应小于 2.0，如果数值很大（如5.0以上），说明GPS精度很差,无法进行精准飞行。

常见问题排查

现象	可能原因	解决方法
卫星数一直是0	电源未接通或接触不良电压错误（烧毁模块） TX/RX接反 GND未接或接触不良天线未插好或损坏 GPS模块损坏	检查所有接线是否牢固用万用表测量VCC电压是否正确交换TX和RX的接线检查并拧紧GND线重新插拔天线，或更换天线尝试更换一个已知正常的GPS模块
有卫星数，但无法3D Fix	位置太差（室内、高楼下） HDOP值过高（环境干扰） GPS模块或天线故障	将无人机拿到室外开阔地带远离高压线、金属建筑、人群更换天线或GPS模块测试
数据跳动剧烈	信号干扰（电机、电调、图传） GPS模块质量问题	检查GPS安装位置，远离干扰源尝试更换GPS模块
