KUKA机器人通讯协议有哪些类型？

核心思想：KUKA 的通讯架构

KUKA 的通讯系统基于 KRL (KUKA Robot Language) 机器人程序，所有的通讯操作，无论是发送还是接收，都必须在 KRL 程序中进行配置和调用，外部设备通常通过一个叫作 KUKA KRC Controller 的软件接口来与机器人控制器交互。

标准以太网协议

这是最通用、最灵活的通讯方式,适用于大多数工业应用。

a. KUKA EKI (Ethernet KUKA Interface) / KUKA NET

• 描述：这是 KUKA 自定义的、基于 TCP/IP 的应用层协议，它是在 KUKA 控制器上进行配置的，允许用户定义输入和输出信号,这些信号通过以太网进行传输。
• 工作原理：
  1. 在 KUKA 控制器中，你创建一个 EKI 对象，并指定其 IP 地址和端口号。
  2. 你可以定义一系列的输入 (EKI_IN) 和输出 (EKI_OUT) 变量，它们可以是布尔、整数、浮点数或字符串等类型。
  3. 当 KRL 程序执行 EKI_OUTPUT 指令时，控制器会将 EKI_OUT 变量的值打包成数据帧，通过 TCP 发送到指定的 IP 地址和端口。
  4. 当执行 EKI_INPUT 指令时，控制器会从指定端口读取数据，并解包到 EKI_IN 变量中。
• 优点：
  • 配置相对简单，直接在 KUKA 示教器上完成。
  • 数据类型灵活,不局限于布尔值。
  • 实时性较好，适合大多数与 PLC 或上位机的 IO 交互。
• 缺点：
  • 是私有协议，需要 KUKA 的库或特定配置才能与第三方设备通讯。
  • 性能不如一些专门的实时以太网协议。
• 典型应用：与西门子、三菱等品牌的 PLC 进行简单的数据交换；接收来自上位机的生产指令；发送机器人状态（如运行、停止、错误代码）到监控系统。

b. KUKA mfl (Multi-Function Link)

• 描述：这是 EKI 的一个增强版本，功能更强大,支持更多的数据类型和更复杂的交互模式。
• 优点：
  • 支持更丰富的数据结构，如结构体、数组。
  • 支持事件驱动模式，可以在数据变化时触发回调,而不是轮询。
  • 性能通常优于 EKI。
• 缺点：
  • 配置更复杂。
  • 同样是 KUKA 私有协议。
• 典型应用：需要传输复杂数据结构的应用，如同时传输机器人姿态、工具数据、工件坐标等。

c. UDP (User Datagram Protocol)

• 描述：KRL 提供了 UDP_SEND 和 UDP_RECEIVE 指令，可以直接使用 UDP 协议进行通讯。
• 优点：
  • 开放标准，任何支持 UDP 的设备都可以与之通讯。
  • 传输速度快，没有 TCP 的连接和确认开销。
• 缺点：
  • 不可靠：数据包可能丢失、重复或乱序,需要应用程序自己处理这些问题。
  • 不保证数据到达的顺序。
• 典型应用：高速数据采集（如从视觉系统发送大量图像数据）、实时状态广播（如发送机器人位置坐标到监控屏幕）。

实时以太网协议

对于需要极高同步性和确定性的应用（如同步跟踪、大型龙门系统），KUKA 支持多种主流的实时以太网协议。

a. PROFINET

• 描述：由西门子主导的实时以太网标准，在自动化领域应用广泛，KUKA 控制器可以作为 PROFINET IO-Controller（主站）或 IO-Device（从站）。
• 工作原理：
  • IO-Controller：KUKA 控制器主动管理 PROFINET 网络，读取从站（如远程 IO 模块）的数据并写入数据。

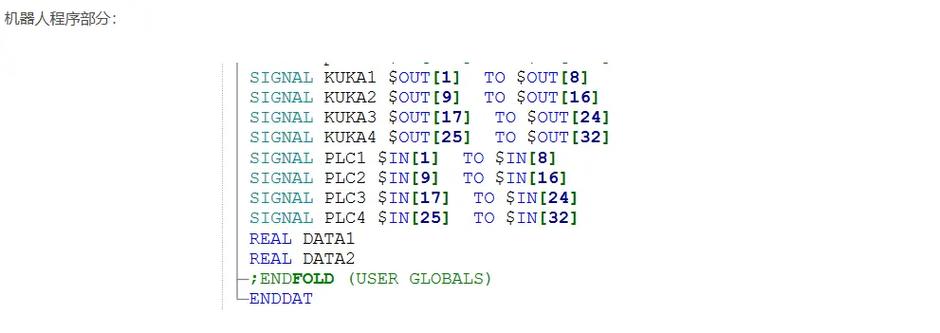

  • IO-Device：KUKA 作为一个受控设备，允许其他主站（如西门子 PLC）直接读写其输入输出过程数据（Process Data），这是实现 PLC 直接控制机器人轴运动的关键。
• 优点：
  • 硬实时：通过精确的时钟同步（IEEE 1588）,实现纳秒级的同步精度。
  • 确定性：数据传输周期固定,延迟可预测。
  • 成熟的生态系统,设备兼容性好。
• 典型应用：汽车行业的总装线，PLC 需要精确协调机器人和传送带的运动；需要与大量分布式 IO 通讯的复杂产线。

b. EtherNet/IP (CIP协议)

• 描述：由罗克韦尔自动化（Rockwell Automation）主导的协议，在北美非常流行，KUKA 控制器通过适配器支持 EtherNet/IP。
• 工作原理：通过显式信息（Explicit Messages）和隐式信息（I/O Data）进行通讯，隐式信息用于周期性的高速数据交换，类似 PROFINET 的过程数据。
• 优点：
  • 开放标准,支持设备发现和配置。
  • 同样提供实时性。
• 典型应用：与 Allen-Bradley 等品牌的 PLC 系统集成。

c. EtherCAT (Ethernet for Control Automation Technology)

• 描述：一种主从式结构的实时以太网协议,以其极高的性能和成本效益著称。
• 工作原理：主站（通常是 PLC 或专用控制器）发送一个以太网帧，该帧会依次被网络上的所有从站（包括 KUKA 机器人，通过适配器）读取和处理，然后最后一个从站再将帧返回给主站，整个过程在一个周期内完成,效率极高。
• 优点：
  • 超高性能：周期可达数百微秒,甚至更低。
  • 分布式时钟同步精度高。
  • 线路成本低,因为不需要交换机。
• 典型应用：需要超高动态响应的机器人应用，如机器人去毛刺、打磨、焊接；多机器人协同工作。

基于软件的通讯接口

这类协议不直接传输 IO 数据，而是用于更高级的应用，如数据管理、远程监控和程序交互。

a. KUKA Robot Sensor Interface (RSI)

• 描述：这是最重要的高级接口之一，它允许外部计算机（如视觉工控机）通过 TCP/IP 套接字直接访问和修改 KUKA 控制器的核心数据。
• 工作原理：
  1. KRL 程序中创建一个 RSI 对象,并指定一个端口号。
  2. 外部程序作为客户端,连接到该端口。
  3. 外部程序可以读取和写入 KUKA 的几乎所有变量，
     • 机器人轴的角度 ($AXIS_ACT)
     • 工具坐标系和基坐标系的变换 ($TOOL, $BASE)
     • 机器人运行状态 ($READY, $ERROR)
  4. 最关键的是，外部程序可以发送运动命令，如 PTP、LIN、CIRC 等，实现外部引导。
• 优点：
  • 功能极其强大,可以实现完全由外部设备控制的机器人运动。
  • 灵活性极高，适用于复杂的视觉引导、力控、路径规划等应用。
• 缺点：
  • 配置复杂，需要深入理解 KUKA 内部数据结构。
  • 对外部计算机的性能和稳定性要求高。
  • 需要仔细处理错误和安全逻辑。
• 典型应用：2D/3D 视觉引导的抓取和放置；力控打磨/装配；机器人离线编程的在线仿真和修正。

b. KUKA KR C4 / KRC5 REST API

• 描述：对于较新的 KRC4 和 KRC5 控制器，KUKA 提供了基于 RESTful API 的 Web 接口，这是一个更现代化、更易于集成的方案。
• 工作原理：通过标准的 HTTP/HTTPS 请求（GET, POST, PUT, DELETE）来与控制器交互。
• 优点：
  • 标准化：任何支持 HTTP 的编程语言（如 Python, Java, C#）都可以轻松调用。
  • 安全性：支持 HTTPS 和认证。
  • 功能全面：可以读取/写入变量、文件，启动/停止程序,获取状态等。
• 缺点：

  相比 RSI，其实时性稍差，不适合高频的运动控制，更适合监控、数据记录和程序管理。


  （图片来源网络，侵删）
• 典型应用：创建 Web 监控界面；机器人数据上传到云端或 MES 系统；通过手机或平板远程监控机器人状态。

c. OPC UA (OPC Unified Architecture)

• 描述：OPC UA 是一个平台无关的、面向服务的工业通讯标准，KUKA 控制器可以作为 OPC UA 服务器,提供标准化的数据接口。
• 优点：
  • 平台无关：任何支持 OPC UA 客户端的系统都可以与 KUKA 通讯。
  • 信息模型：不仅仅是数据点,还可以定义复杂的数据结构和关系。
  • 安全性高：内置了认证、授权和加密机制。
  • 跨平台：可以在 Windows, Linux 等系统上运行。
• 典型应用：企业级系统集成，将机器人数据无缝接入到上层 MES/SCADA 系统；实现不同品牌设备间的互联互通。

总结与如何选择

选择建议：

1. 简单的 IO 交互：首选 EKI / NET，配置简单,足够用。
2. 需要 PLC 精确控制机器人：选择 PROFINET (IO-Device 模式) 或 EtherNet/IP。
3. 需要最高性能的同步：选择 EtherCAT。
4. 视觉引导、力控等高级应用：RSI 是不二之选,尽管它更复杂。
5. 需要 Web 界面或云连接：使用 REST API。
6. 需要接入企业级 MES/SCADA：OPC UA 是最佳选择，因为它是一个开放、标准且安全的工业标准。

在选择通讯协议时，务必综合考虑您的应用需求（实时性、数据量、功能）、现有设备的兼容性以及开发和维护的复杂度。
