DIY无人机结构有哪些关键作用？

一个完整的DIY无人机系统可以分为两大核心部分：机体硬件 和 飞控系统。

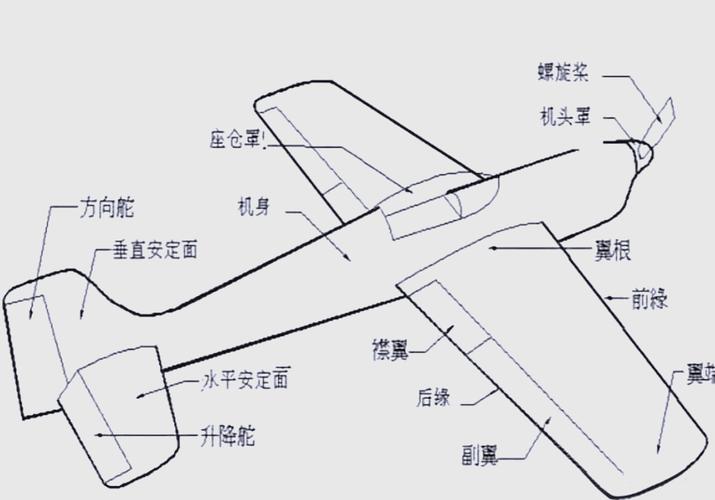

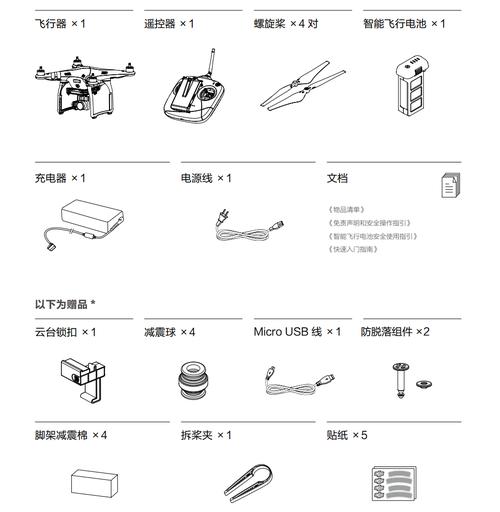

机体硬件 - 飞行的骨架与肌肉

这是无人机的物理结构,是所有电子元件的载体，也是产生升力和控制飞行的部分。

机架

• 作用：无人机的“骨架”，用来固定和支撑所有其他部件，如电机、电调、飞控、电池等，其结构强度和重量直接影响无人机的性能和续航。
• 常见类型：
  • X型：最常见的机架类型，电机呈X形分布，灵活性高，适合各种飞行模式，尤其是特技飞行（Acro）。
  • 十字型：电机呈十字形分布，飞行姿态更稳定，适合航拍或新手入门。
  • H型/六旋翼/八旋翼：载重能力强，稳定性更高，但更耗电，通常用于搭载高清相机或进行专业测绘。
• DIY要点：选择轻量、坚固的材料，如碳纤维板（轻、刚）、玻璃纤维板（性价比高）或亚克力板（便宜、较重）。

电机

• 作用：无人机的“心脏”，提供升力，通过高速旋转带动螺旋桨，产生向上的推力。
• 常见类型：
  • 无刷电机：DIY无人机的主流选择，效率高、动力强、寿命长，需要配合电子调速器使用。
  • 有刷电机：结构简单、成本低，但效率低、寿命短，多用于微型玩具或初学者练习机。
• DIY要点：电机的尺寸（如2207、2208）和Kv值（每伏特转速）需要根据无人机的尺寸、重量和飞行需求（竞速、航拍）来匹配。

螺旋桨

• 作用：无人机的“翅膀”，将电机的旋转动力转化为升力和推力，其形状、尺寸和材质直接影响飞行效率和噪音。
• 关键参数：
  • 尺寸：如5x4, 6x4.5，前面的数字是直径（英寸），后面的数字是螺距（英寸），直径越大，升力越大；螺距越大，前进速度越快。
  • 正桨/反桨：需要根据电机旋转方向正确安装，否则无人机会产生反扭力，无法起飞。
• DIY要点：选择与电机Kv值匹配的螺旋桨，并确保一对对角线上的螺旋桨旋转方向相反（两个顺时针，两个逆时针）。

电子调速器

• 作用：电机的“油门大脑”，飞控系统发出的指令是微弱的信号，电调负责接收这些信号，并将其放大成可以驱动无刷电机的大电流。
• DIY要点：电调的电流大小必须大于电机的最大工作电流，否则会烧毁，通常选择支持“DShot”等高阶协议的电调，能获得更快的响应速度和更稳定的通信。

电池

• 作用：无人机的“油箱”，为整个系统提供能量。
• 关键参数：
  • 电压：如4S（4串），表示由4节电芯串联，标称电压为14.8V，电压越高，动力越强。
  • 容量：如1500mAh（毫安时），容量越大，续航越长。
  • 放电倍率：如25C，表示电池可以安全输出的最大电流，倍率越高，瞬间爆发力越强。
• DIY要点：选择与电调、电机电压匹配的电池（如LiPo锂电池），并注意安全，避免过充、过放或穿刺。

机臂/起落架

• 作用：
  • 机臂：连接电机和机架主体。
  • 起落架：在机架底部，用于在地面起降和保护机身和螺旋桨在降落时不至于直接摔坏。
• DIY要点：起落架的高度要足够，确保螺旋桨在降落时不会触地，航拍无人机通常需要安装云台，起落架也要为云台留出空间。

飞控系统 - 无人机的大脑与神经系统

这是无人机的核心控制单元,负责处理所有传感器数据，并发出指令给电机，以实现稳定飞行和自主控制。

飞控

• 作用：无人机的“超级大脑”，它集成了多种传感器，通过复杂的算法计算，实时调整四个电机的转速，从而控制无人机的姿态（俯仰、横滚、偏航）和位置。
• 核心传感器：
  • 陀螺仪：检测无人机在三个轴上的旋转角速度（有多快）。
  • 加速度计：检测无人机的姿态（是水平还是倾斜）。
  • 磁力计：即电子罗盘，用于确定无人机的朝向（指向北方）。
  • 气压计：通过测量大气压力来估算无人机的海拔高度。
  • GPS模块：提供精确的经纬度和高度信息，实现定点悬停、自动返航、航线飞行等高级功能。
• DIY要点：选择一款功能强大、社区支持好的开源飞控，如 ArduPilot 或 Betaflight，它们是DIY领域的行业标准，功能极其丰富，可高度定制。

接收机与遥控器

• 作用：“遥控系统”，用于人与无人机的通信。
  • 遥控器：由你手持，通过摇杆发出指令（油门、方向、副翼等）。
  • 接收机：安装在无人机上，接收遥控器发出的信号，并将其解码后传递给飞控。
• DIY要点：确保遥控器和接收机使用相同的协议（如ExpressLRS, Crossfire, DSMX），并正确绑定，低延迟的遥控系统对于竞速飞行至关重要。

图传系统

• 作用：“第一人称视角”系统，将无人机上安装的微型摄像头拍摄的实时画面，通过发射机传送到你手中的显示器（如FPV眼镜或屏幕），让你仿佛置身于驾驶舱中。
• 组成部分：
  • 摄像头：安装在无人机前端，通常有CMOS和CCD两种类型，CCD在强光下不易过曝。
  • 图传发射机：将摄像头的视频信号进行调制并发射出去。
  • 图传接收机：接收信号并解调，输出视频。
  • 显示器：FPV眼镜或液晶屏幕。
• DIY要点：图传频道和频率（如5.8GHz）需要选择，以避免干扰，选择低延迟的图传系统（如True-D, Raceband）能获得更流畅的体验。

电机与电调连接线

• 作用：将飞控、电调、电机连接起来，形成信号和电力通路。
• DIY要点：
  • 信号线：通常有三根线，连接飞控的信号输出端（如DShot信号线）和电调的信号输入端。
  • 电源分配板：简化电池到多个电调的接线，让布线更整洁、安全。

总结与工作流程

DIY无人机各部件协同工作的流程：

1. 你 通过 遥控器 发出指令（如“向前”）。
2. 接收机 接到指令，通过 信号线 传递给 飞控。
3. 飞控 的 陀螺仪 和 加速度计 感知到无人机正在向前倾斜。
4. 飞控 的算法计算出，要向前飞行，需要机尾的两个电机加速，机头的两个电机减速，以产生一个向前的分力。
5. 飞控 通过 信号线 向相应的 电调 发出指令。
6. 电调 收到指令后，立即调整供给对应 电机 的电流大小。
7. 电机 转速改变，带动 螺旋桨 产生不同的升力，使无人机向前飞行。
8. 图传系统 将 摄像头 捕捉到的画面实时传回你的 FPV眼镜，让你看到飞行的景象。

对于初学者来说,DIY无人机是一个充满挑战但回报丰厚的项目，从购买机架套件开始，逐步了解每个部件，最后成功飞起自己亲手组装的飞机，那种成就感是无与伦比的。安全永远是第一位的！ 请务必在开阔、人少的场地飞行，并遵守当地法律法规。
