SCARA机器人锁螺丝如何精准高效？

为什么选择SCARA机器人锁螺丝？

与人工或传统自动化设备相比,SCARA机器人锁螺丝具有以下显著优势：

1. 高效率与高节拍：机器人可以7x24小时不间断工作，其速度远超人工,能极大提升生产线节拍。
2. 高精度与一致性：机器人重复定位精度可达±0.02mm或更高，确保每一个螺丝的锁附位置、扭力都完全一致，杜绝了人工操作中的“漏锁”、“滑牙”、“扭力不均”等问题。
3. 高可靠性：减少了因人工疲劳、情绪、熟练度差异导致的质量波动,产品质量更加稳定可靠。
4. 柔性化生产：只需修改程序和更换相应的夹具（如螺丝供料器和批嘴），机器人就能快速适应不同型号、不同位置的螺丝锁附任务，非常适合多品种、小批量的生产模式。
5. 降低成本：长期来看，虽然初期投入较高，但可以节省大量人力成本,并因减少不良品而降低综合成本。
6. 改善工作环境：将工人从枯燥、重复、甚至有损伤风险（如长期使用电批）的岗位解放出来,从事更有价值的工作。

SCARA机器人锁螺丝系统的核心组成

一个完整的SCARA机器人锁螺丝系统,通常由以下几个核心部分组成：

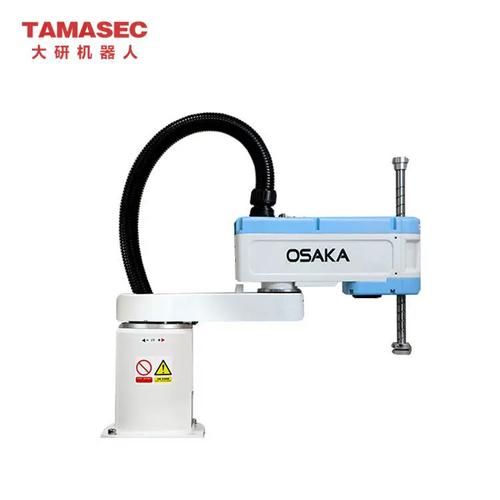

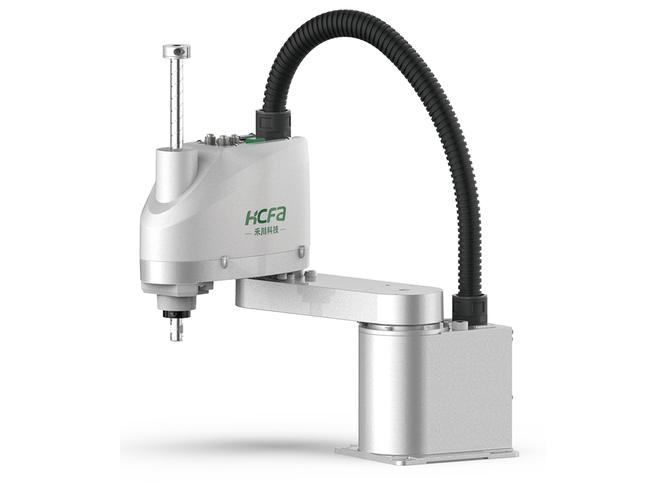

1. SCARA机器人本体

   • 角色：执行机构,负责精确地移动到螺丝锁附点。
   • 关键参数：
     • 负载：根据电批和批嘴的重量选择，通常为3kg-10kg的SCARA机器人即可满足大部分需求。
     • 工作半径：根据工件的大小和螺丝分布范围确定。
     • 重复定位精度：越高越好，建议±0.02mm或更高,以确保锁附位置的准确性。
     • 速度：影响生产节拍,选择高速型号可提升效率。

2. 电批/螺丝刀

   • 角色：执行锁螺丝动作,并精确控制锁附扭力。
   • 类型：
     • 气动电批：成本低，响应快，但扭力控制精度相对较低,且需要气源。
     • 电动电批：扭力控制精度高，可编程，功能丰富，能记录扭力曲线,是自动化应用的主流选择。
   • 关键参数：
     • 扭力范围：必须覆盖螺丝所需锁附的扭力范围。
     • 精度：扭力控制精度越高,锁附质量越稳定。
     • 转速：影响锁螺丝速度,与机器人节拍匹配。
     • 通讯方式：需与机器人控制器通讯，接收启停、扭力设定等指令。

3. 螺丝供料器


   （图片来源网络，侵删）
   • 角色：自动、有序地向电批供给螺丝。
   • 常见类型：
     • 振动盘：最常用,通过振动将螺丝有序排列并输送到轨道末端。
     • 吹气式/拖盘式：适用于一些特殊形状或易损伤的螺丝。
     • 管式供料器：适用于长螺丝或需要将螺丝预先装入特定场景的情况。
   • 关键：供料器的稳定性和螺丝的整齐度直接影响系统的稳定性。

4. 批嘴/螺丝嘴

   • 角色：连接电批和螺丝,吸取并引导螺丝对准孔位。
   • 选型：必须与螺丝的规格（直径、长度、头部形状）精确匹配，确保能稳定吸取,不会在移动过程中掉落。

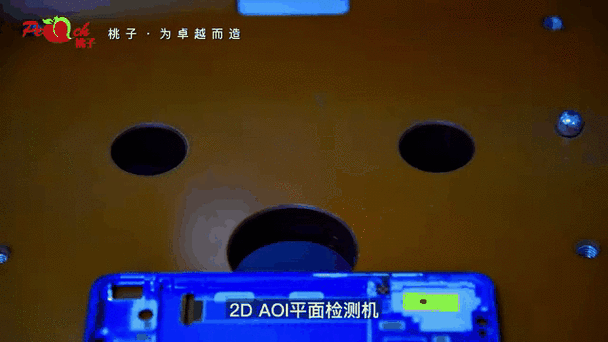

5. 视觉定位系统 (可选，但强烈推荐)

   • 角色：解决工件在流水线上的位置偏差问题。
   • 工作原理：在机器人开始工作前，工业相机拍照，通过图像处理算法识别出工件的实际位置，并将坐标信息发送给机器人，机器人根据这个坐标进行补偿,从而精确地将螺丝锁到正确的位置上。
   • 优势：大大提高了系统的柔性和容错能力,即使来料位置有轻微偏移也能正常工作。

6. 机器人控制器

   • 角色：系统的大脑，负责控制机器人的运动、与电批、视觉系统等外部设备进行I/O信号通讯和协调。
   • 功能：运行锁螺丝程序，处理各传感器信号,实现人机交互。

工作流程

一个典型的SCARA机器人锁螺丝工作流程如下：

1. 上料：工件被放置在指定工位上。
2. 启动/定位 (若有视觉)：
   • 机器人移动到相机拍照位置。
   • 相机拍照,视觉系统识别工件坐标。
   • 机器人根据视觉反馈的坐标进行坐标偏移计算。
3. 取螺丝：
   • 机器人移动到螺丝供料器上方。
   • 电批启动,批嘴下降到供料器轨道末端吸取一颗螺丝。
   • 批嘴上升，传感器检测到螺丝吸取成功（若无螺丝则报警）。
4. 对孔与锁附：
   • 机器人携带螺丝，快速移动到第一个待锁螺丝孔的上方（已通过视觉或固定坐标定位）。
   • 批嘴缓慢下降,对准螺丝孔。
   • 批嘴完全插入孔内,接触到工件表面。
   • 电批启动，开始旋转并施加扭力,将螺丝拧入并拧紧至设定值。
   • 电批停止，并可能发出“OK”或“NG”信号。
5. 重复与检测：
   • 机器人抬起批嘴，移动到下一个螺丝孔位置,重复步骤4。
   • 在锁附过程中或完成后，系统会实时监测扭力、角度等参数,判断是否合格。
6. 下料：所有螺丝锁附完成后，机器人发出完成信号,工件被送出或进行下一步工序。

选型与实施要点

1. 节拍计算：

   • 总节拍 = (单点移动时间 + 取螺丝时间 + 锁螺丝时间 + 检测时间) × 螺丝数量 + 辅助时间
   • 需根据这个公式来评估所选机器人速度和电批速度是否能满足产线要求。

2. 螺丝质量：

   自动化对螺丝质量要求很高，螺丝需要尺寸统一、头部平整、无油污、无毛刺,否则会导致供料器卡料或批嘴吸取失败。

3. 扭力控制策略：

   • 扭力控制：达到设定扭力即停止,最常用。
   • 扭力+角度控制：达到扭力后，再旋转一定角度，确保锁附更可靠,适用于关键连接。
   • 屈服点控制：更高级的控制方式，通过分析扭力-角度曲线，找到材料屈服点并停止,可以实现最精确的锁附。

4. 异常处理：

   • 必须设计完善的异常处理机制，如：
     • 漏检螺丝：供料器无螺丝时,系统报警并提示人工上料。
     • 滑牙/浮锁：通过扭力监测判断，若扭力过小或未达到设定值,报警并标记NG品。
     • 批嘴堵塞/损坏：可通过气压或电流信号判断。

典型应用案例

• 3C电子行业：手机、笔记本电脑、平板电脑等产品的外壳螺丝、电池仓螺丝、主板螺丝的锁附。
• 汽车零部件：汽车控制单元、传感器、车灯等内部小螺丝的组装。
• 家电行业：空调内机、洗衣机控制面板等小部件的螺丝锁附。
• 医疗器械：精度要求高的设备外壳、组件的螺丝组装。

SCARA机器人锁螺丝方案是现代制造业实现自动化、智能化升级的理想选择，它通过机器人的高精度运动、电批的精准力控和视觉系统的智能定位，三者协同工作，完美地解决了传统人工锁螺丝的痛点，实现了高效、高质量、柔性化的生产，在实施时，只需根据具体的产品需求，合理选型和配置,就能显著提升产线的竞争力。
