无人机如何实现空中变形？

下面我将从核心原理、关键技术、挑战与未来方向几个方面,详细拆解如何实现无人机空中变形。

核心原理：模块化与分布式智能

想象一下，一个变形无人机不是一个单一的、刚性的整体，而更像一个由许多“智能积木”（模块）组成的集群，这些模块既能独立飞行，又能相互连接,形成一个更大的结构。

其核心原理可以概括为：

1. 模块化设计：无人机由多个标准化的、功能相同的模块单元组成，每个单元都具备基本的飞行能力（旋翼、电池、计算单元）。
2. 分布式控制：没有一个中央大脑控制一切，每个模块都是一个独立的智能体，它们通过无线网络（如Wi-Fi, 5G）相互通信，共享自身状态（位置、姿态、电量）和感知信息（如来自摄像头、IMU的数据）。
3. 自组织与重构：基于分布式信息，整个集群通过算法自主决定如何变形，当需要高速飞行时，模块会排列成流线型；当需要通过狭窄空间时，模块会重新组合成细长的形态；当需要稳定悬停或作业时,模块会展开成更大的平台。

关键技术实现路径

实现空中变形,需要攻克以下几个关键技术环节：

模块单元的设计

这是物理基础,每个模块需要具备：

• 飞行能力：至少2-4个旋翼,提供足够的升力和机动能力。

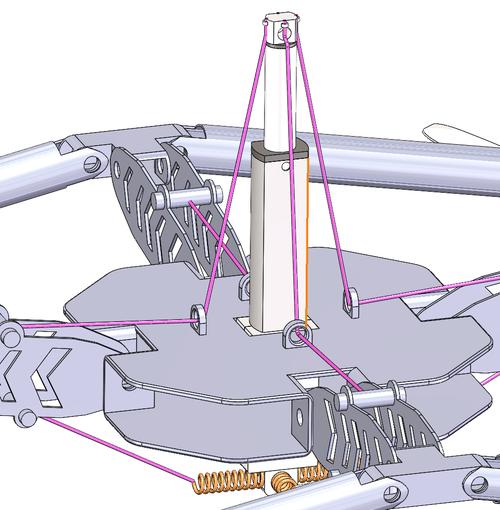

• 连接机构：这是变形的核心，需要一种快速、可靠、轻量的连接/分离机制。
  • 电磁锁：通电后强力吸附，断电后自动分离，优点是速度快，控制简单，缺点是耗电,且可能受电磁干扰。
  • 机械爪/卡扣：类似机器人的抓手，通过电机驱动实现物理连接和分离，优点是连接牢固，可靠性高，缺点是结构复杂,可能需要精确的对接引导。
  • 可变刚度材料：使用特殊的智能材料（如电/磁流变体），通电后材料变硬，能承受载荷；断电后变软，可以轻松分离,这是未来的一个方向。
• 能源与计算：每个模块都需要独立的电池和计算单元（如微控制器、NPU）,以保证在连接和分离时都能独立工作。

分布式感知与通信

变形的前提是“感知”和“沟通”。

• 状态感知：
  • 自身状态：每个模块通过IMU（惯性测量单元）、GPS等知道自己的位置和姿态。
  • 相对状态：模块之间需要知道彼此的相对位置和姿态，这可以通过视觉（摄像头识别其他模块上的标记点）、激光雷达（LiDAR扫描）或UWB（超宽带）技术来实现高精度定位。
• 通信网络：

  模块之间需要一个低延迟、高带宽的无线通信网络，用于交换感知数据和控制指令，Mesh网络（网状网络）是理想选择，因为它允许信息在模块间中继，即使某些模块失联,网络依然健壮。

分布式控制算法

这是无人机的“大脑”，也是最复杂的部分,控制算法需要解决两个核心问题：

• 队形控制：在不连接的情况下，如何让多个模块保持特定的队形飞行（如编队）。
• 重构控制：在需要变形时，如何规划一套安全、高效的连接和分离序列。

具体算法举例：

• 基于势场法：将目标形态视为“引力”，将模块间的碰撞视为“斥力”,模块在合力作用下自主移动到目标位置。
• 基于模型预测控制：每个模块根据自身和邻居的状态，预测未来几秒的运动轨迹，并选择一个最优的动作，使得整个集群的运动最接近目标形态，这种方法计算量大,但效果更优。
• 强化学习：让AI（强化学习智能体）在仿真环境中进行数百万次的“变形”训练，学习在不同情况下（如阵风、模块故障）如何做出最优的重构决策，训练完成后,将策略部署到真实无人机上。

变形规划与决策

系统需要知道“何时变形”和“如何变形”。

• 触发条件：
  • 任务驱动：根据任务指令变形，接收到“穿越山谷”指令，自动变形成细长形态；接收到“侦察区域”指令,自动展开成大面积的传感器平台。
  • 环境自适应：根据传感器感知的环境自动变形，前方检测到强风，自动变形成更流线型以减少阻力；检测到狭窄通道,自动收缩变细。
• 规划路径：规划变形的“路径”，从“立方体”变形成“直线”，不能直接“断开”再“接上”，而需要先展开成“十字”或“平面”等中间形态，再逐步重组，这个过程需要算法精确计算,避免碰撞和失控。

面临的巨大挑战

尽管前景诱人,但实现真正的空中变形无人机仍面临诸多挑战：

1. 控制复杂性：从单机控制到多机协同，控制复杂度呈指数级增长,任何一个小模块的故障都可能导致整个系统崩溃。
2. 能耗问题：飞行本身就很耗电，变形过程中的连接、通信、计算更是巨大的额外开销,如何保证足够的续航时间是关键。
3. 实时性与鲁棒性：空中环境瞬息万变（风、干扰），变形过程必须在毫秒级完成，并且对干扰有极强的鲁棒性，一旦在变形过程中发生碰撞,后果不堪设想。
4. 结构强度与重量：连接机构既要足够坚固以承受飞行载荷，又要足够轻以不浪费太多升力，这是一个典型的“轻量化与高强度”矛盾。
5. 成本与规模化：单个模块的成本不低，要组成一个有实用价值的集群,成本会非常高昂。

现有案例与未来方向

现有研究原型

学术界和工业界已经出现了一些令人兴奋的原型机：

• ETH Zurich的“SwarmDrones”：展示了模块化无人机如何通过磁力连接，实现简单的重构，如组成金字塔、直线等。
• MIT的“航程可重构飞行器”（Modular Reconfigurable Aircraft, MRA）：研究如何将大型无人机拆分成多个小型模块，在任务结束后分别返回,大大提高了任务灵活性和生存能力。
• 美国国防高级研究计划局的“项目自适应”（Adaptive Programmable Material）：旨在开发能够自主改变形状、密度和硬度的材料,未来可直接用于无人机的机体结构。

未来发展方向

1. 仿生设计：模仿生物的变形能力，如章鱼的触手、鸟类的翅膀折叠，设计出更高效、更自然的变形方式。
2. 材料革新：更轻、更强、可编程的智能材料将彻底改变连接和结构本身。
3. AI驱动：随着AI技术的发展，无人机的自主决策能力将越来越强，能够应对更复杂的、未知的任务场景，实现真正的“智能变形”。
4. 应用拓展：
   • 军事：侦察、电子干扰、物资精准投放、蜂群攻击。
   • 民用：大型货物物流（可以变形以适应不同形状的货物）、灾后搜救（可以变形穿过废墟缝隙）、通信中继（在灾区快速展开通信网络）、大型建筑测绘（组成一个巨大的稳定平台）。

实现无人机空中变形，是一项融合了机器人学、控制理论、人工智能和先进材料的系统性工程，它已经从理论走向了实验室原型，但要达到实用化，仍需在控制算法的鲁棒性、能源效率和系统可靠性上取得突破，尽管挑战巨大，但它所预示的未来——一个由无数智能模块组成的、能无限适应环境的“空中变形金刚”——无疑是无人机技术发展的终极形态之一。
