旋翼无人机升力计算如何精准确定？

核心思想

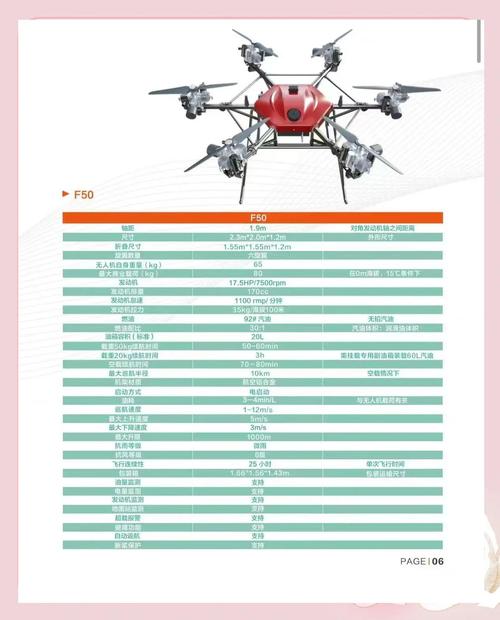

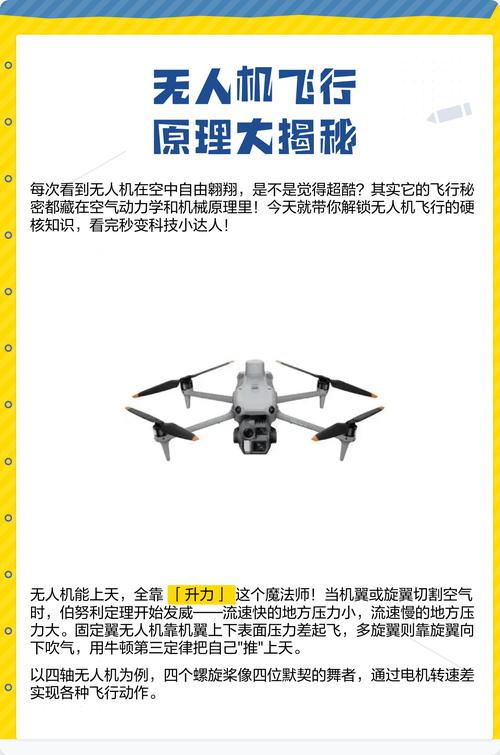

旋翼的升力产生原理与机翼类似,都是基于伯努利原理和牛顿第三定律，桨叶的翼型在旋转时，上表面气流速度快，压强低；下表面气流速度慢，压强高，这个压强差就产生了向上的“升力”，桨叶向下推动空气，根据牛顿定律，空气给桨叶一个大小相等、方向相反的反作用力，这个力也是升力的一部分。

升力的大小主要由以下几个因素决定：

• 空气密度 (ρ)：空气越稠密，升力越大。
• 桨盘面积 (A)：桨叶扫过的圆盘面积越大，升力越大。
• 桨尖线速度 (V_tip)：桨叶尖端的旋转速度越快，升力越大。
• 桨叶桨距/迎角 (θ/α)：桨叶弦线与来流之间的夹角，迎角越大，升力越大（在一定范围内）。
• 升力系数 (C_L)：一个综合了桨叶翼型形状、桨叶数量、桨叶扭转角度等无量纲系数。

第一层：简化理论模型（动量理论）

这是最基础、最宏观的计算方法，将整个旋翼看作一个“桨盘”，忽略桨叶的细节，只考虑流经桨盘的气流。

关键概念：诱导速度

当旋翼旋转时,会向下推动空气，使空气获得一个向下的速度，这个速度称为诱导速度，在桨盘正上方很远的地方，诱导速度为0；在桨盘正下方很远的地方，诱导速度达到最大值，称为涡流诱导速度，在桨盘平面附近，诱导速度大约是涡流诱导速度的一半，记为 v_i。

升力公式

根据动量理论,旋翼产生的总拉力（即升力 T）等于单位时间内空气质量 m_dot 乘以最终获得的诱导速度 w。

• T = m_dot * w
• 单位时间内流过桨盘的空气质量 m_dot = ρ * A * (v_i + V)，V 是无人机的垂直爬升或下降速度（悬停时为0）。
• 根据能量守恒,气流最终的速度 w = 2 * v_i（悬停时）。

综合以上几点,可以得到悬停时旋翼拉力的经典公式：

*`T = 2 ρ A v_i^2`**

这个公式把拉力和诱导速度联系了起来,但我们更希望直接得到拉力和旋翼参数的关系，这就需要引入另一个概念。

理想诱导功率

旋翼对空气做功,功率等于力乘以速度，悬停时，旋翼产生的拉力 T 作用在平均诱导速度 v_i 上，

*`P_i = T v_i`**

结合上面的拉力公式 T = 2 * ρ * A * v_i^2，我们可以解出诱导速度 v_i = sqrt(T / (2 * ρ * A))。

然后将其代入功率公式,得到悬停时的理想诱导功率：

*`P_i = T sqrt(T / (2 A))`**

这个公式非常重要,它表明：

• 功率与拉力的 3/2次方 成正比 (P ∝ T^(3/2))，这意味着，想让无人机载重增加一倍，所需的功率远不止增加一倍。
• 功率与桨盘面积 A 的 1/2次方 成反比 (P ∝ 1/sqrt(A))，这就是为什么多旋翼无人机通常使用大尺寸、低转速的桨叶，效率更高。

第二层：叶素理论（考虑桨叶细节）

动量理论将旋翼看作一个整体,无法分析桨叶不同位置的受力情况。叶素理论则将每一片桨叶沿展向切成无数个小段（称为“叶素”），然后对每个叶素应用二维翼型的升力公式，最后沿整个桨叶积分，得到总升力。

单个叶素的升力

对于桨叶的一个微小段 dr，它产生的升力 dL 可以用经典的机翼升力公式来计算：

*`dL = (1/2) ρ v_local^2 c C_l dr`**

• 空气密度
• v_local: 该叶素处的相对来流速度，这是最关键也最复杂的部分，它由两部分合成：
  1. 旋转线速度: Ω * r (Ω是旋翼角速度，r是叶素到旋转中心的距离)，越靠近桨尖，速度越快。
  2. 轴向诱导速度: v_i (由动量理论得出，可近似为常数)。 v_local = sqrt( (Ω * r)^2 + v_i^2 )。
• c: 该叶素处的桨叶弦长
• C_l: 该叶素翼型的升力系数，它取决于翼型的迎角 。C_l 通常由翼型的风洞实验数据给出，C_l ≈ a * α，a 是升力线斜率（通常取 2π）。
• dr: 叶素的长度微元

总升力计算

要得到整片桨叶的升力,需要将所有叶素的升力 dL 从桨根 (r_0) 积分到桨尖 (R)，对于 N 片桨叶的旋翼，总拉力 T 为：

*`T = N ∫[r_0 to R] (1/2) ( (Ω r)^2 + v_i^2 ) c C_l dr`**

这个积分计算非常复杂,因为：

• 桨叶弦长 c 通常沿展向是变化的（变桨弦）。
• 桨叶通常有扭转，即不同半径处的桨距（迎角）是不同的，导致 C_l 沿展向变化。
• v_i 在更精确的计算中也不是常数。

这个积分通常需要通过数值方法（如计算机编程）来求解。

第三层：综合模型（涡流理论 / 动量-叶素理论）

这是最精确的理论模型,它结合了动量理论和叶素理论，并考虑了桨尖涡流等三维效应，解决了两种理论单独使用时的矛盾。

• 核心思想：用叶素理论计算桨叶上的载荷（升力、阻力），然后用动量理论计算这些载荷对整个流场的影响（诱导速度），再将计算出的诱导速度反馈回叶素理论，用于更新叶素的相对来流速度和升力，这个过程通过迭代计算，直到结果收敛。

• 优点：能够精确计算出整个桨盘的诱导速度分布、桨叶的载荷分布，并可以估算出型阻功率和诱导功率，从而得到总需功率。

实用计算步骤与公式总结

对于工程师或爱好者来说,通常不需要从第一性原理推导，而是使用半经验公式和估算方法。

估算悬停拉力（最常用）

一个广泛使用的经验公式是：

T = C_T * ρ * A * (R * Ω)^2

• T: 总拉力
• C_T: 拉力系数，无量纲，通常在 0.004 到 0.008 之间，它综合了桨叶翼型、桨叶数量、桨距等因素，需要通过实验或厂家数据获得。
• 空气密度 (约 1.225 kg/m³，海平面标准大气)
• A: 桨盘面积 = π * R^2 (R 是旋翼半径)
• R * Ω: 桨尖线速度 (R是半径，Ω是角速度 rad/s)

估算悬停功率

P = C_P * ρ * A * (R * Ω)^3

• P: 总功率
• C_P: 功率系数，无量纲。
• 其他参数同上。

功率系数 C_P 和拉力系数 C_T 的关系： 对于理想旋翼（无型阻），它们的关系是 C_P_ideal = C_T^(3/2) / sqrt(2)，实际旋翼因为有型阻，C_P 会更大。C_P / C_T 的值代表了旋翼的效率，值越低越好。

计算流程示例（估算悬停性能）

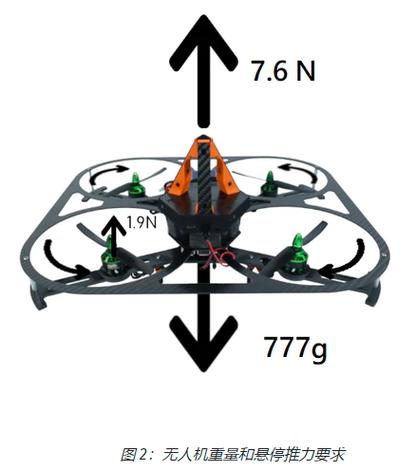

假设要计算一个四旋翼无人机的悬停拉力：

1. 确定参数:

   • 桨叶数量 N = 4
   • 单个旋翼半径 R = 0.25 m
   • 电机转速 n = 5000 RPM
   • 桨叶翼型、桨距等，通过查表或经验选取拉力系数 C_T ≈ 0.006
   • 空气密度 = 1.225 kg/m³

2. 计算桨盘面积 A:

   • A = π * R^2 = 3.14159 * (0.25)^2 ≈ 0.196 m²

3. 计算角速度 :

   • Ω = 2 * π * n / 60 = 2 * 3.14159 * 5000 / 60 ≈ 523.6 rad/s

4. *计算桨尖线速度 `R Ω`**:

   • R * Ω = 0.25 * 523.6 ≈ 130.9 m/s

5. 计算单个旋翼的拉力 T_rotor:

   • T_rotor = C_T * ρ * A * (R * Ω)^2
   • T_rotor = 0.006 * 1.225 * 0.196 * (130.9)^2 ≈ 24.8 N

6. 计算四旋翼无人机的总拉力 T_total:

   • T_total = 4 * T_rotor = 4 * 24.8 ≈ 99.2 N

7. 估算无人机最大起飞重量:

   • 假设悬停时推力等于重力,且留出25%的功率余量。
   • 可用推力 T_available = 0.75 * T_total ≈ 74.4 N
   • 最大起飞重量 M_max = T_available / g = 74.4 / 9.8 ≈ 7.6 kg

旋翼升力的计算是一个从宏观到微观,从理论到实践的复杂过程：

• 动量理论提供了宏观的、易于理解的物理图像和基础公式，适用于初步的功率和效率估算。
• 叶素理论深入到桨叶细节，是精细化设计和分析的基础。
• 涡流理论是最高阶的模型，用于精确计算和仿真。
• 经验公式（基于 C_T 和 C_P）是工程实践中最实用的工具，快速估算性能。

在实际应用中,设计师和飞控工程师会结合理论计算、专业软件（如Momentum Blade Element, XROTOR, CFD）和大量的实验测试来最终确定无人机的气动性能。
