WiFi机器人控制软件如何实现远程操控？

什么是 WiFi 机器人控制软件？

这是一套运行在上位机（如电脑、手机、平板）上的应用程序，通过无线网络与机器人上的下位机（通常是主控板，如 ESP32、Arduino、树莓派等）进行通信，从而实现对机器人的远程监控、数据回传和指令下达。

核心功能模块

一套完整的 WiFi 机器人控制软件通常包含以下几个核心模块：

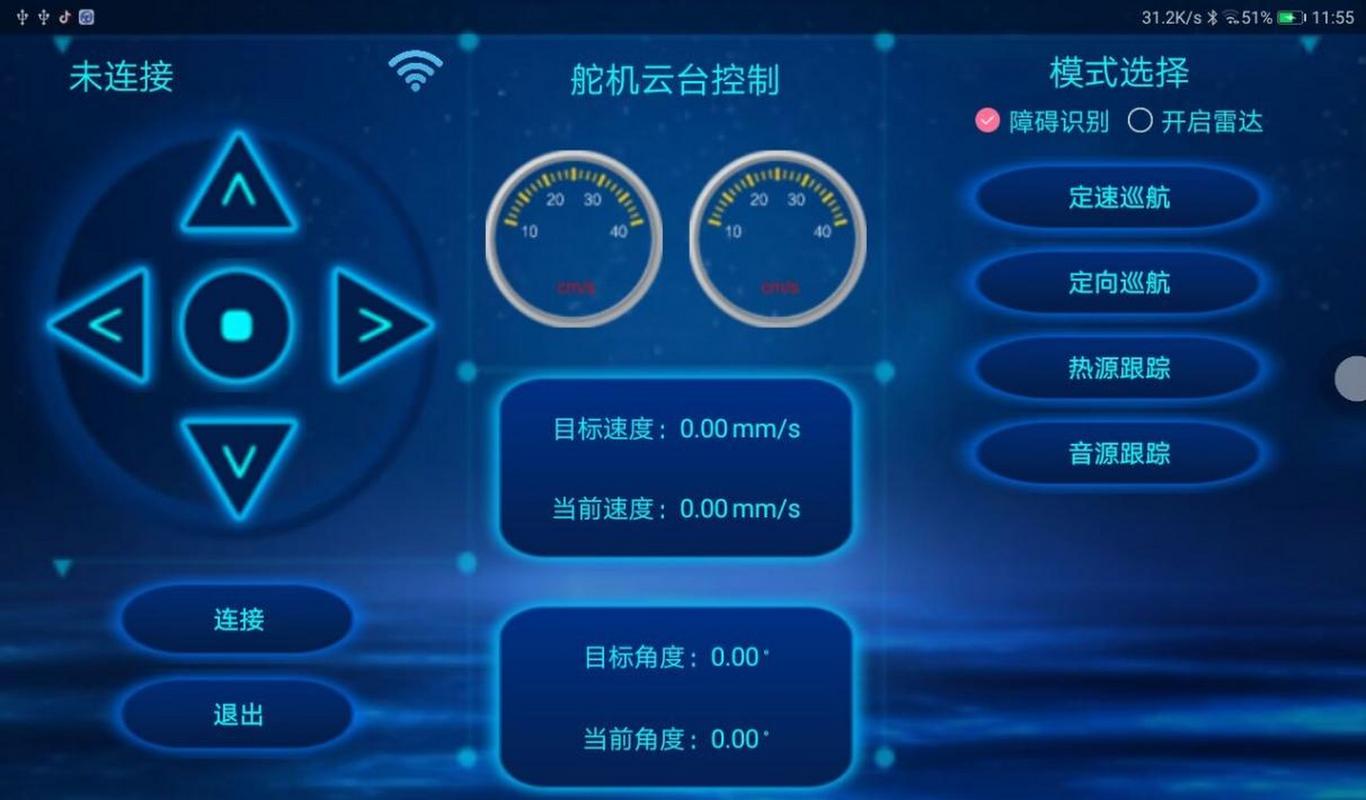

用户界面

这是用户直接交互的部分,设计的好坏直接影响用户体验。

• 基础控制：
  • 方向控制：上下左右前进、后退、停止。
  • 速度控制：滑动条或按钮调节机器人移动速度。
  • 特殊功能：云台控制（摄像头上下左右转动）、机械臂控制、灯光开关等。
• 状态显示：
  • 实时视频流：显示来自机器人摄像头的画面,这是最重要的功能之一。
  • 传感器数据：显示电池电量、速度、坐标、温度、距离传感器读数等。
  • 连接状态：显示与机器人的 WiFi 信号强度和连接状态。
• 高级功能：
  • 自动巡航/路径规划：在地图上设定几个点,机器人自动按路径行驶。
  • 图像识别：在视频流上框选目标,机器人自动跟踪。
  • 数据记录与回放：记录机器人的运行轨迹和传感器数据,以便后续分析。

通信模块

这是软件的“神经中枢”，负责稳定、高效地传输数据。

• 通信协议：
  • TCP (Transmission Control Protocol)：提供可靠的、面向连接的服务，适用于需要保证数据不丢失、顺序不乱的场景，如发送控制指令、传输重要的传感器数据。
  • UDP (User Datagram Protocol)：提供不可靠的、无连接的服务，适用于对实时性要求高、可以容忍少量丢包的场景,如传输实时视频流。
• 数据格式：
  • JSON (JavaScript Object Notation)：轻量级、易于人阅读和编写，也易于机器解析和生成,非常适合发送结构化的控制指令和状态数据。
  • Protobuf (Protocol Buffers)：Google 开源的高效数据序列化格式，比 JSON 更小、更快,适合对带宽和性能有高要求的场景。
  • 自定义二进制协议：为了极致的性能，可以自己设计一套二进制数据包格式,但开发和调试成本较高。

数据处理与逻辑模块

这是软件的“大脑”,负责处理用户输入和下位机上传的数据。

• 指令打包：将用户在 UI 上的操作（如“前进”、“速度设为50”）打包成特定格式的数据包（如 JSON {"cmd": "move", "direction": "forward", "speed": 50}）。
• 数据解析：接收并解析来自机器人的数据包，提取出传感器信息、视频流数据等，并更新到 UI 上。
• 状态机管理：管理机器人的不同状态（如：待机、连接中、运行中、充电中、故障）,并根据不同状态响应不同的操作。

软件架构与技术选型

开发这类软件，你需要选择合适的技术栈，通常分为上位机软件和下位机固件两部分。

上位机控制软件 (PC/Phone App)

推荐组合：

• 入门/教育/原型：Python (PyQt5) + OpenCV，这是最快、最灵活的组合,能让你专注于机器人逻辑本身。
• 专业/产品级：C# (.NET WPF) 用于PC端，Kotlin 用于Android端，Swift 用于iOS端,能提供最佳的用户体验和性能。

下位机固件 (机器人主控)

开发步骤（以 Python + ESP32 为例）

这是一个典型的开发流程：

1. 硬件准备：


   （图片来源网络，侵删）
   • 机器人底盘（带电机驱动）。
   • 主控板（ESP32）。
   • 电源（锂电池）。
   • 摄像头（如OV2640，用于ESP32；或USB摄像头，用于树莓派）。
   • 电机驱动模块（如L298N）。

2. 下位机固件开发 (ESP32)：

   • 使用 Arduino IDE 编写固件。
   • 设置AP模式：让ESP32创建一个WiFi热点，手机/电脑连接到这个热点，这种方式简单,但距离有限。
   • 设置Station模式：让ESP32连接到路由器，手机/电脑也连接到同一个路由器，这种方式距离远,但需要知道路由器的SSID和密码。
   • 编写代码，实现：
     • WiFi连接。
     • TCP服务器：建立一个TCP服务器,等待上位机连接。
     • 指令解析：接收上位机发来的JSON指令,解析并控制电机转动。
     • 数据回传：将传感器数据（如电池电压）打包成JSON发送给上位机。
     • 视频采集与传输：使用 esp32cam 库采集摄像头数据，通过另一个TCP端口或UDP端口将H.264视频流推送给上位机。

3. 上位机软件开发 (Python)：

   • 环境搭建：安装 PyQt5 (用于UI), opencv-python (用于视频显示), socket (用于网络通信)。
   • UI设计：使用 Qt Designer 设计界面，包含方向按钮、速度滑块、视频显示窗口等。
   • 通信逻辑：
     • 使用 socket 库连接到ESP32的TCP服务器。
     • 创建两个线程：
       • 主线程：负责UI交互和显示。
       • 数据接收线程：循环接收来自机器人的数据,并更新UI上的传感器信息。
       • 视频接收线程：通过OpenCV接收视频流，并实时显示在UI的 QLabel 控件上。
   • 事件绑定：将UI上的按钮点击、滑块拖动等事件与发送指令的函数绑定起来，点击“前进”按钮，就发送 {"cmd": "move", "dir": "forward"}。

现成的解决方案与平台

如果你不想从零开始开发，可以利用现有的平台和框架,它们极大地简化了开发过程。

基于Web的控制（最简单）

• 原理：在下位机（如ESP32或树莓派）上运行一个微型Web服务器，上位机通过任何设备的浏览器访问这个服务器的IP地址,即可通过网页控制机器人。
• 技术栈：
  • 下位机：使用 MicroPython 或 CircuitPython 可以轻松实现Web服务器，树莓派则可以使用 Flask 或 Django 框架。
  • 优点：跨平台，无需安装App，只要有浏览器就能控制,开发非常快。
  • 缺点：实时性和性能不如原生App。
• 示例：在ESP32上用MicroPython写一个简单的Web服务器，页面包含几个按钮，点击按钮通过GET请求向服务器发送指令。

机器人操作系统

• ROS (Robot Operating System)：这是机器人领域的“事实标准”，它提供了一套强大的通信机制（话题服务）、工具包和库。
  • 工作方式：你可以用ROS来构建你的机器人软件，上位机可以是一个ROS节点，负责发送cmd_vel（速度指令）话题；下位机是另一个ROS节点，负责订阅这个话题并控制电机；视频流也可以作为一个ROS话题发布。
  • 优点：模块化、可扩展性强，有海量现成的功能包（如导航、视觉、SLAM）。
  • 缺点：学习曲线陡峭，通常运行在Linux系统上（如树莓派或PC）。
  • 适用：复杂的自主移动机器人、科研项目。

图形化编程平台

• Mixly / Ardublock：基于Arduino的图形化编程工具,适合初学者。
• mBlock：基于Scratch的图形化编程，支持ESP32等主控,可以生成Python或Arduino代码。
• 优点：零代码基础即可上手,非常适合教育和入门。
• 缺点：功能有限,难以实现复杂的逻辑。

总结与建议

希望这份详细的指南能帮助你开始你的WiFi机器人控制软件项目！如果你有更具体的需求（比如机器人类型、功能要求），可以提供更多信息,我可以给出更精准的建议。
