遥控有线无人机如何制作？

1. 供电线缆：无人机通过一根电线连接到地面电源，从而可以无限期飞行，不受电池续航限制，这种无人机常用于空中摄影、安防监控等。
2. 数据/控制线缆：无人机通过一根线缆与地面站连接，传输高清视频和控制信号，可以增强信号稳定性和抗干扰能力。

下面我将为你详细讲解如何制作第一种（供电线缆）的遥控无人机，因为它更常见且实用，我们将分步进行，从核心原理到具体选材和组装。

核心原理

有线无人机的核心是解决“供电”问题，想象一下，你把无人机的电池换成一根长长的电线，电线的另一头连接到一个强大的地面电源（如大容量锂电池组或交流电源适配器），这样，无人机就能持续获得电力，理论上可以无限飞行。

这会带来几个关键挑战：

• 重量：线缆本身会增加无人机的重量，影响飞行性能。
• 阻力：线缆在空中会产生风阻，尤其在高速飞行时。
• 信号干扰：线缆可能对遥控信号产生干扰。
• 电源管理：需要确保地面电源的电压和电流稳定，且线缆足够粗以避免过大的电压降。

我们的目标就是通过合理的设计来最小化这些负面影响。

第一步：设计与规划

在购买任何零件之前,先做好规划。

1. 确定用途：

   • 空中拍摄：需要搭载云台和相机（如GoPro）。
   • FPV穿越：追求速度和灵活性，需要轻量化。
   • 定点监控：需要稳定悬停和高清图传。

2. 确定载重：

   • 根据用途估算总重量。
     • 无人机机身（电机、电调、飞控等）：约 500g
     • 相机/云台：约 300g
     • 线缆（估算）：约 100g
     • 总计：约 900g，你需要选择能轻松承载 1.5kg 以上重量的无人机。

3. 选择供电方案：

   • 方案A：大容量锂电池组（推荐新手）
     • 优点：便携，电压稳定（如4S 16.8V），与大多数无人机电压匹配。
     • 缺点：需要自己制作充电线，电量有限。
     • 选型：选择高放电倍率（如50C以上）的航模电池，如 6S 22000mAh 50C，这个电池组可以提供超过1000W的功率，足够驱动。
   • 方案B：交流电源适配器
     • 优点：真正的无限续航，功率可以做得很大。
     • 缺点：笨重，需要220V交流电，不方便移动，电压转换复杂。
     • 选型：需要将220V交流电转换为无人机所需的直流电压（如24V或48V），功率至少1000W以上。

我们以方案A（大容量锂电池组）为例进行讲解。

第二步：采购核心部件

你需要以下几类部件：

A. 飞行平台（机架）

选择一个坚固、尺寸适中（如6-8寸轴距）的机架，建议选择X型或H型机架，方便安装线缆固定装置。

• 推荐：T-Motor F系列、Holybro等品牌的碳纤维机架，选择能承载1.5kg以上的型号。

B. 动力系统

根据你的总重量选择电机和螺旋桨。

• 电机：选择KV值较低的电机（如2207 1700KV），搭配大尺寸螺旋桨（如7寸或8寸）以提供更大的推力来克服线缆的重量和阻力。
• 螺旋桨：选择匹配电机尺寸和KV值的螺旋桨，注意正反桨搭配。

C. 电子调速器

• 数量：4个。
• 规格：选择与你电机电流匹配的电调，如果电机最大电流是40A，就选择至少40A的电调，最好留有一定余量。

D. 飞控

飞控是无人机的“大脑”。

• 推荐：使用支持“OSD（屏幕显示）”功能的飞控，如 Pixhawk 4/6、Holybro Pixhawk 6C 等，OSD可以实时显示电池电压、电流等关键信息，这对于监控地面电源状态至关重要。

E. 图传与遥控系统

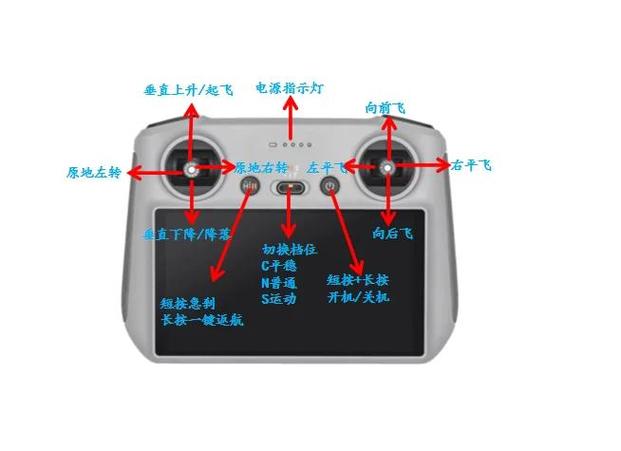

• 遥控器：如FrSky Taranis QX7 / X9D，或ExpressLRS等。
• 图传发射机/接收机：用于将机载相机的画面实时传回地面监视器，如True-D、Rush等。

F. 供电与线缆系统（核心部分）

• 地面电源：一个大容量、高放电倍率的锂电池组，一个 6S 22000mAh 50C 的电池组，可以提供约1200W的峰值功率。
• 线缆：
  • 类型：选择硅胶绝缘的多股铜芯软线。
  • 规格：线径是关键！ 电流很大，线太细会发热严重，导致电压下降，对于6S系统和100A以上的电流，建议使用AWG 10或AWG 8规格的线缆，你可以用在线计算器来估算所需线径。
  • 长度：根据你的飞行需求确定，例如15-30米，长度越长，电阻越大，电压降越明显。
• 连接器：你需要一个能承受大电流的连接器，方便无人机起飞前与地面电源连接。建议使用 Anderson Powerpole (SB系列) 或 Amphenol 的航空插头，它们比普通的香蕉插或T插更安全可靠。
• 线缆固定装置：这是防止线缆缠绕的关键！
  • 方法1（简单）：在机臂末端安装一个轻质的“线缆导出环”，让线缆从环中穿出。
  • 方法2（推荐）：使用一个旋转接头，这个接头安装在无人机下方，线缆通过它连接到无人机，无人机可以自由旋转360度，而线缆不会缠绕，这是最专业和可靠的方案。

G. 其他

• PDB (电源分配板)：将地面电源分配给飞控、电调、图传等。
• GPS模块：用于定位和自动悬停。
• 电调电容：为每个电调并联一个电容，防止电机突然启动时损坏电调。
• 扎带、螺丝、热缩管等。

第三步：组装步骤

1. 组装机架：按照说明书将电机、电调、飞控等固定在机架上。
2. 连接动力系统：
   • 将电机连接到电调。
   • 将电调的信号线连接到飞控的电机输出通道。
   • 将电调的电源线（正负极）连接到PDB。
3. 连接飞控：
   • 将PDB的5V/6V输出连接到飞控的电源输入端。
   • 将遥控接收机连接到飞控的UART端口。
   • 将GPS模块连接到飞控的相应端口。
   • 将OSD模块连接到飞控和图传系统。
4. 安装图传与相机：将图传发射机和相机固定在机架上方，确保镜头无遮挡。
5. 安装线缆固定装置：将旋转接头或线缆导出环牢固地安装在无人机中心板下方。
6. 制作地面电源与线缆：
   • 将你的大容量电池组连接到一根长线缆的一端。
   • 在线缆的另一端,焊上你选择的连接器（如Anderson Powerpole）。
7. 安装地面电源：将地面电池组固定在一个稳定的支架上，并确保其有足够的重量，不会被无人机拉走。

第四步：调试与安全

安全第一！有线无人机比普通无人机风险更高！

1. 重量与重心测试：在通电前，称量总重量，并找到重心位置，重心应与飞控的陀螺仪位置对齐。
2. 地面测试：
   • 不要将无人机离地！
   • 将无人机固定好,连接好地面电源。
   • 打开遥控器和飞控,测试电机转向是否正确。
   • 小油门测试电机响应，一切正常后再进行下一步。
3. 首次飞行：
   • 选择一个无风、开阔的场地。
   • 远离人群、建筑和电线。
   • 让一位助手帮你拿着地面电源,确保电源线不会被拉扯或绊倒。
   • 先进行手动模式（姿态模式）的飞行，感受飞行特性，注意线缆的阻力影响。
   • 熟练后,再尝试GPS模式（定点悬停）。
4. 监控OSD：飞行时，时刻关注OSD屏幕上的电压和电流读数，如果电压下降过快或电流过大，说明线缆太细或电源有问题，应立即降落检查。

总结与进阶

制作有线无人机是一个系统工程,涉及机械、电子和软件知识，它不仅能让你学到无人机的基本原理，还能深入理解电源管理和系统集成的复杂性。

进阶方向：

• 自动绕线器：设计一个可以自动收放线缆的装置，实现无人机自主起飞和降落。
• 混合供电：在无人机上保留一个小容量电池，作为地面电源断开时的紧急备用电源，提供几秒的反应时间。
• 更专业的电源：使用交流电源适配器配合DC-DC转换模块，实现真正的“插电即飞”。

祝你项目成功,享受创造和飞行的乐趣！
