LEGO MINDSTORMS NXT 是乐高公司于2006年推出的一款非常经典的机器人套件，它可以说是现代教育机器人和创客文化的里程碑式产品，虽然它已经被后续的EV3和SPIKE Prime系列所取代，但其在机器人教育史上的地位和影响力至今仍然深远。

什么是 LEGO MINDSTORMS NXT？

NXT 是一个让你可以用乐高积木、传感器、电机和一个可编程的“大脑”（NXT智能砖）来设计和搭建自己机器人的平台。

你可以把它想象成一个“数字乐高”系统，它能让你创造出的静态模型“活”起来，能够感知环境、做出决策并执行动作。

NXT 系统的核心组成部分

一个标准的NXT套件（如8527或9797）通常包含以下关键部件：

NXT 智能砖 - 机器人的“大脑”

这是整个系统的核心,一个灰色的、类似手机大小的“砖块”。

• 处理器： 运行一个32位的ARM7微控制器，性能在当时非常强大。
• 输入/输出端口： 有4个传感器输入端口和3个电机输出端口，用于连接各种传感器和电机。
• 显示屏幕： 一个100x64像素的单色液晶屏，可以显示文字、数值和简单的图形，用于调试和状态反馈。
• 按键： 四个方向键和一个中央确认键，用于手动控制、选择程序和与机器人交互。
• 通信接口： 支持USB（连接电脑）和蓝牙（无线连接电脑、手机或其他NXT机器人）。
• 扬声器： 可以播放简单的音调，让机器人能“发声”。

传感器 - 机器人的“感官”

NXT套件通常包含多种传感器,让机器人能够感知外部世界：

• 超声波传感器： 通过发射和接收声波来测量距离，可以用来避障、测距或寻找物体。
• 颜色传感器： 不仅能识别基本颜色（红、绿、蓝、黄），还能测量环境光的强度，用于颜色分类、循线等任务。
• 触摸传感器： 一个简单的开关，用于检测是否被按下，类似于机器人的“开关”或“按钮”。
• NXT角度/电机编码器： 每个NXT电机都内置了一个旋转传感器，可以精确地测量电机转了多少角度，这对于精确控制机器人移动至关重要。

电机 - 机器人的“肌肉”

• NXT伺服电机： 套件通常包含2-3个大型电机，它们不仅能提供强劲的动力，还能精确控制转动的角度和速度，并且内置了旋转编码器。

结构件 - 机器人的“骨骼”

• 乐高积木： 包含了大量的 TECHNIC 系列梁、连接件、齿轮、轮子和轴等，这是搭建机器人结构的基础，这些零件的精度和连接性非常出色，是NXT成功的关键之一。

软件 - 机器人的“灵魂”

这是让所有硬件协同工作的关键。

• LEGO MINDSTORMS NXT-G (图形化编程软件)： 这是NXT的官方编程软件，它采用基于图形的拖拽式编程界面，用户通过将功能模块（如“移动”、“等待”、“循环”）连接在一起来创建程序，非常适合初学者，尤其是儿童，能快速上手并看到成果。
• 第三方编程语言： 由于其开放性，NXT也支持多种高级编程语言，为进阶用户提供了更多可能：
  • NXC (Not eXactly C)： 一种类似C语言的编程语言，功能强大，深受高级用户喜爱。
  • RobotC： 另一种流行的C语言环境，功能强大，支持调试。
  • leJOS Java： 允许用户使用Java语言为NXT编程。
  • Python： 也有社区开发的Python库可以控制NXT。

NXT 的主要特点与优势

1. 高度集成与易用性： 将结构、动力、传感和控制完美地整合在一个套件中，图形化编程软件大大降低了入门门槛。
2. 强大的扩展性： 除了官方传感器，还有大量第三方厂商（如HiTechnic, Vernier）提供了各种专业传感器（如指南针、陀螺仪、温度传感器、摄像头等），极大地扩展了NXT的能力。
3. 出色的教育价值： NXT是机器人教育的“黄金标准”，它完美地融合了STEAM教育理念：
   • 科学： 学习齿轮传动、杠杆原理、传感器物理原理。
   • 技术： 学习编程、硬件连接、系统调试。
   • 工程： 学习机械结构设计、问题解决、迭代优化。
   • 艺术： 设计独特的机器人外观和功能。
   • 数学： 运用几何学进行路径规划，运用逻辑进行编程。
4. 活跃的社区： 在其鼎盛时期，NXT拥有一个庞大而活跃的全球社区，用户可以在线分享项目、搭建教程、编程代码和创意想法，互相学习，共同进步，著名的“NXTLOG”网站就是社区交流的中心。

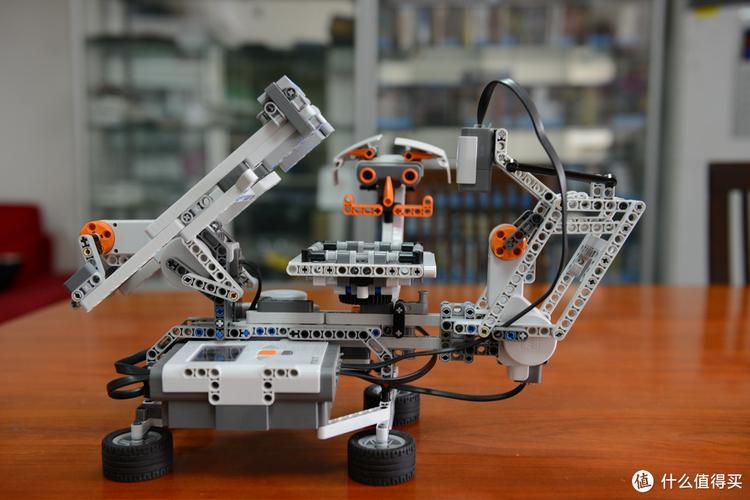

经典项目与创意

NXT可以创造出无数令人惊叹的项目,以下是一些经典的例子：

• RUBIKA (解魔方机器人)： 一个由大学学生创造的著名项目，能够自动识别并还原魔方。
• Segway平衡车： 搭建一个两轮自平衡车，通过陀螺仪传感器保持平衡。
• 机械臂： 搭建一个可以抓取、移动物体的多自由度机械臂。
• 绘图机器人： 控制机器人笔在纸上画出复杂的图案。
• 足球机器人： 两队机器人进行足球比赛，需要精确的移动和协作。

NXT 与后续产品（EV3 & SPIKE Prime）的比较

• NXT 是伟大的先驱，它定义了教育机器人的形态，拥有辉煌的过去和庞大的用户基础。
• EV3 是继承者，在性能和功能上全面超越NXT，是许多学校和竞赛的主力。
• SPIKE Prime 是革新者，更注重初学者的体验、安全性和与Python等现代编程语言的结合，是未来的方向。

如何开始使用 NXT？

如果你现在手头有一个NXT套件,或者想捡起这个经典，这里有一些建议：

1. 寻找套件： 可以在eBay、二手市场或论坛上找到二手的NXT套件，价格通常会比EV3便宜很多。
2. 安装软件： 从乐高官方网站下载并安装NXT-G软件（可能需要寻找历史版本）。

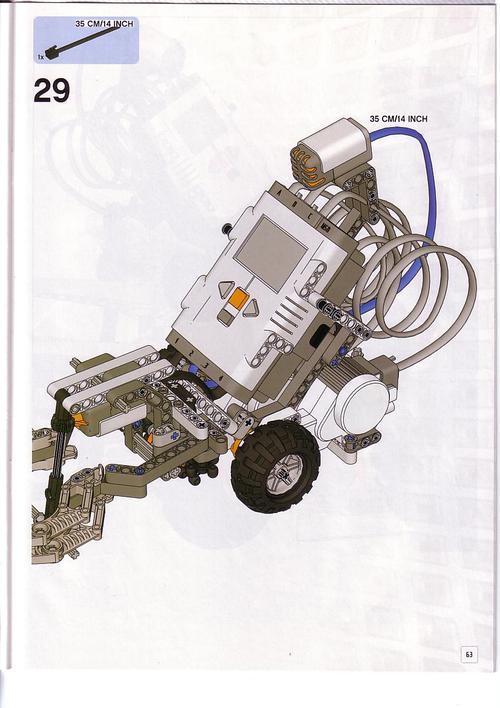

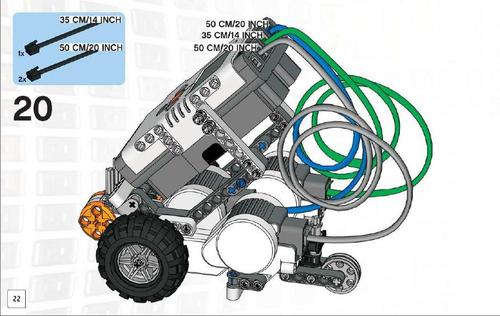

3. 从简单开始： 搭建官方教程中的机器人（如“Alpha Rex”人形机器人），跟着教程完成第一个程序，感受整个过程。
4. 加入社区： 在YouTube、Instructables等网站上搜索“NXT robot projects”，海量的教程和创意项目会让你目不暇接。
5. 尝试高级编程： 如果你对图形化编程感到熟悉，可以尝试安装NXC或RobotC，体验用代码控制机器人的乐趣。

LEGO MINDSTORMS NXT 不仅仅是一套玩具，它是一个强大的学习工具和创意平台，它点燃了无数人对机器人、编程和工程的热情，培养了一代又一代的创新者，虽然它已经不再是市场上的主角，但作为机器人发展史上的一个重要篇章，NXT的价值和魅力至今仍然闪耀，对于任何对机器人感兴趣的初学者或爱好者来说，NXT依然是一个绝佳的入门选择。
