KUKA机器人电气培训，学什么？怎么学？

库卡机器人电气培训全面指南

库卡机器人是一个集机械、电气、软件于一体的复杂系统，电气系统是其“神经和血管”，负责为机器人提供动力、传输信号、进行控制和安全监控，掌握其电气知识是进行安装、调试、维护和故障诊断的基础。

第一部分：培训目标

在开始培训前,明确学习目标至关重要：

1. 理解核心概念： 掌握库卡机器人电气系统的基本构成、工作原理和安全理念。
2. 熟悉硬件组成： 能够识别和解释机器人本体、控制柜、示教器等关键电气部件的功能和作用。
3. 掌握接线与连接： 了解机器人与外部设备（如PLC、传感器、夹具）之间的标准连接方式和协议。
4. 学会软件操作： 能够在KRC（KUKA Robot Controller）系统中进行基本的参数设置、I/O配置和状态监控。
5. 具备故障诊断能力： 能够根据报警信息和电气图纸,初步判断常见电气故障的根源并进行排查。
6. 遵守安全规范： 深刻理解并严格遵守机器人操作的安全规程,防止人身伤害和设备损坏。

第二部分：核心培训内容

安全基础 - 所有操作的前提

这是最重要的一课,必须首先掌握。

• 安全等级： 了解机器人系统的安全等级（如PL d, SIL 2）和基本概念。
• 安全回路： 学习硬件安全回路（如急停按钮、安全门开关）和软件安全功能（如STO - Stop Category 0）的工作原理。
• 个人防护装备： 学习操作机器人时需要穿戴的劳保用品（绝缘手套、护目镜等）。
• 上锁挂牌程序： 掌握在进行任何电气维护前,如何安全地切断电源并执行上锁挂牌。

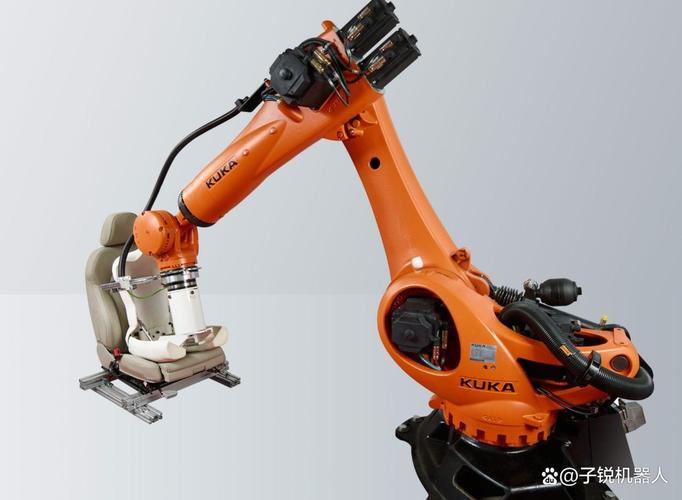

机器人本体电气系统

• 伺服电机与编码器：
  • 电机： 学习库卡不同型号机器人（如KRP, KR AGILUS等）使用的伺服电机，理解其作为机器人的“肌肉”,如何通过驱动器精确控制。
  • 编码器： 理解绝对值编码器和增量式编码器的区别，编码器是机器人的“眼睛”，实时反馈电机位置和速度,是闭环控制的核心。
• 电机电缆：
  • 学习动力线和编码器线缆通常是集成为一根多芯电缆。
  • 了解电缆的重要性：它不仅传输大电流，还传输高精度的位置信号，电缆的磨损、扭结是常见的故障点。

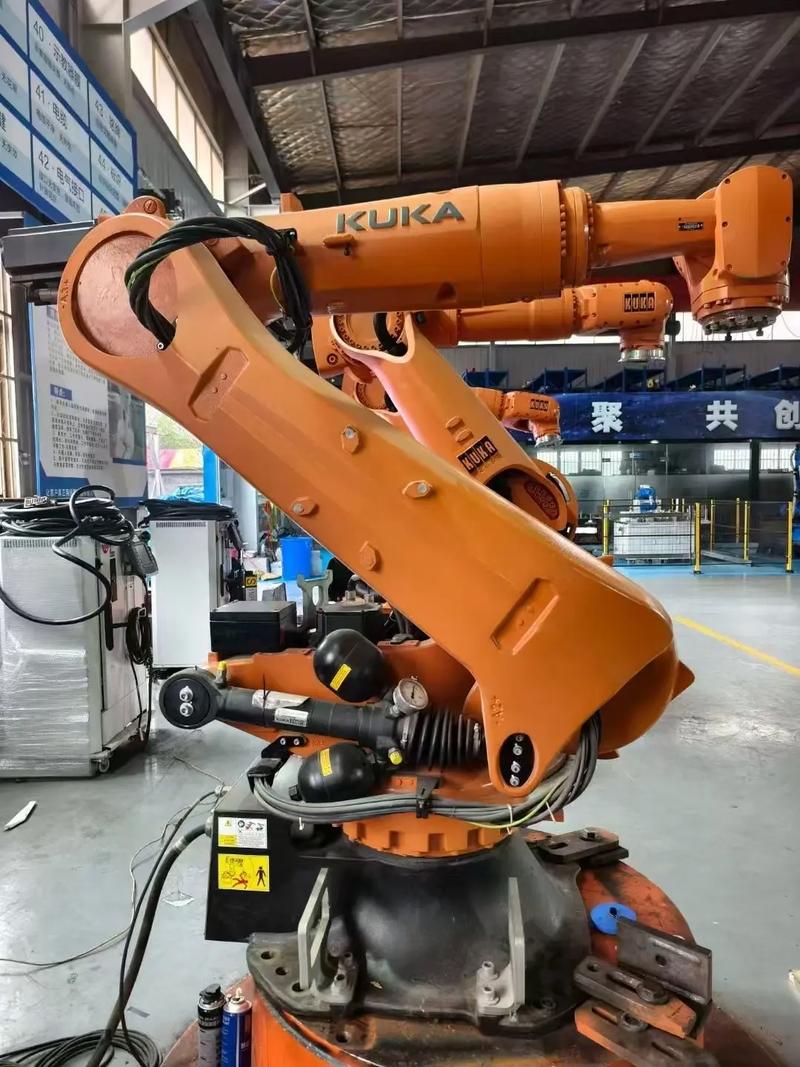

• 本体接线盒：
  • 学习机器人基座上的接线盒，这里是所有电缆（电机、I/O、能源）的汇集点。
  • 了解如何安全地断开和连接这些电缆。

控制柜 - 机器人的“大脑”

• 主电源单元：
  • 学习主开关、接触器、保险丝的作用。
  • 理解三相380V/400V/480V交流电如何进入控制柜,并转换为直流母线电压。
• 驱动单元：
  • 学习每个电机对应的一个驱动模块。
  • 理解驱动器的功能：将控制器发出的指令（电压/电流信号）转换为驱动电机的大功率电流。
  • 学习驱动模块上的状态指示灯,如何通过它们判断驱动器是否正常工作。
• 控制系统：
  • KRC控制器： 这是控制柜的核心，通常包含主板、CPU、内存等。
  • KSS/KRC软件： 运行在控制器上的实时操作系统，负责执行机器人程序、管理I/O、处理运动控制。
• I/O系统：
  • 数字量I/O： 学习数字量输入/输出模块，用于处理开关量信号（如传感器信号、气缸电磁阀信号）。
  • 模拟量I/O： 学习模拟量输入/输出模块，用于处理连续变化的信号（如模拟量传感器、比例阀控制信号）。
  • 现场总线模块： 学习PROFINET, EtherNet/IP, EtherCAT等总线模块,这是机器人与PLC等上位机高速通信的主要方式。
• 示教器：
  • 学习示教器的硬件组成：显示屏、使能开关、按键、急停按钮。
  • 理解使能开关的两级保护机制：必须按下才能启动电机，松开第一级会降低速度,松开第二级会立即停止机器人。
• 冷却系统：

  学习控制柜的风扇和过滤网，了解其对驱动器和控制器散热的重要性,以及定期清洁的必要性。

软件与编程

• KRC系统界面：
  • 学习如何开机,进入KRC的桌面界面。
  • 熟悉主要文件夹：KRC:\R1（程序目录）、KRC:\config（配置文件）。
• 配置与参数设置：
  • 组态编辑器： 学习如何添加和配置I/O信号（数字量、模拟量、总线）。
  • 轴参数： 了解基本轴参数，如电机型号、编码器类型、软限位等。
• 基础编程：
  • 学习简单的机器人运动指令（LIN, PTP, CIRC）。
  • 学习I/O信号控制指令（$OUT, $IN）。
  • 学习如何编写一个简单的程序，让机器人移动到一个位置，等待一个输入信号,然后输出一个信号。
• 诊断工具：
  • 学习使用诊断菜单查看报警信息、I/O状态、驱动器状态。
  • 学习使用示教器上的状态窗口监控实时数据。

第三部分：实践操作与案例分析

理论学习必须结合实践。

• 实践项目1：I/O配置与测试
  1. 在组态编辑器中添加一个数字量输入和一个数字量输出。
  2. 编写一个简单的程序：当DI信号为ON时，机器人移动到指定点,并输出DO信号。
  3. 使用万用表或LED灯连接到对应的I/O端子上进行测试。
• 实践项目2：与PLC通信
  1. 将机器人通过网线连接到支持PROFINET的PLC。
  2. 在PLC和机器人的组态编辑器中，配置相同的PROFINET设备名称和I/O映射。
  3. 编写程序，让机器人响应PLC发送的启动信号,并将完成状态发送回PLC。
• 案例分析：常见电气故障排查
  • 故障现象： 机器人无法上电，控制柜无任何反应。
    • 排查思路： 检查主电源、主开关、保险丝。
  • 故障现象： 机器人启动后立即报“驱动器故障”。
    • 排查思路： 检查驱动模块上的报警灯，查看诊断信息，可能原因：电机电缆断路/短路、驱动器本身故障、编码器信号丢失。
  • 故障现象： 某个轴无法移动。
    • 排查思路： 检查该轴的驱动器状态、电机编码器线缆连接、抱闸是否释放。
  • 故障现象： 机器人与PLC无法通信。
    • 排查思路： 检查网线连接、交换机状态、IP地址和PROFINET组态是否一致。

第四部分：学习资源与进阶

• 官方文档（最重要）：
  • 操作手册： 提供了关于控制器操作、编程和系统的详细信息。
  • 安装手册： 详细说明了电气连接、机械安装和调试步骤。
  • 维护手册： 提供了日常维护、故障诊断和备件更换的指导。
  • 这些文档可以在KUKA官方网站上下载，通常需要输入设备序列号。
• 在线课程：
  • KUKA学院： KUKA官方提供的在线培训平台,提供标准化的课程。
  • Udemy / Coursera / YouTube： 搜索 "KUKA Robot Programming", "KUKA Electrical Basics" 等关键词,可以找到很多由专家或培训机构制作的教程。
• 社区与论坛：
  • KUKA Community Forum: 官方论坛,可以提问和交流。
  • RobotForum: 一个非常知名的机器人技术论坛,有大量关于库卡机器子的讨论和资料。
• 进阶方向：
  • 高级编程： 学习KRL（KUKA Robot Language）的高级功能，如数据类型、流程控制、子程序。
  • 视觉系统集成： 学习如何集成2D/3D视觉系统（如康耐视、基恩士）到机器人工作站中。
  • 运动控制与仿真： 学习使用KUKA.Sim Pro等软件进行离线编程和仿真。
  • 安全系统深入： 学习更高级的安全功能，如SafeMove2,实现人机协作。

第五部分：安全警告（重中之重）

• 高压危险！ 控制柜内部存在高压电,非专业人员严禁打开！
• 意外启动！ 在未切断电源并确认已释放能量前,绝对不要在机器人工作范围内进行操作。
• 遵循程序！ 严格遵守上锁挂牌程序,这是保护您自己和他人生命的最后一道防线。

希望这份指南能为您提供一个清晰的学习路径,祝您学习顺利！
