大疆 无人机 线路巡检

1. 为什么用无人机进行线路巡检？—— 核心优势
2. 巡检什么？—— 主要内容与任务
3. 用什么巡检？—— 大疆主流机型与解决方案
4. 怎么巡检？—— 工作流程与方法
5. 有什么挑战？—— 局限性与应对
6. 未来趋势是什么？—— 技术发展方向

为什么用无人机进行线路巡检？—— 核心优势

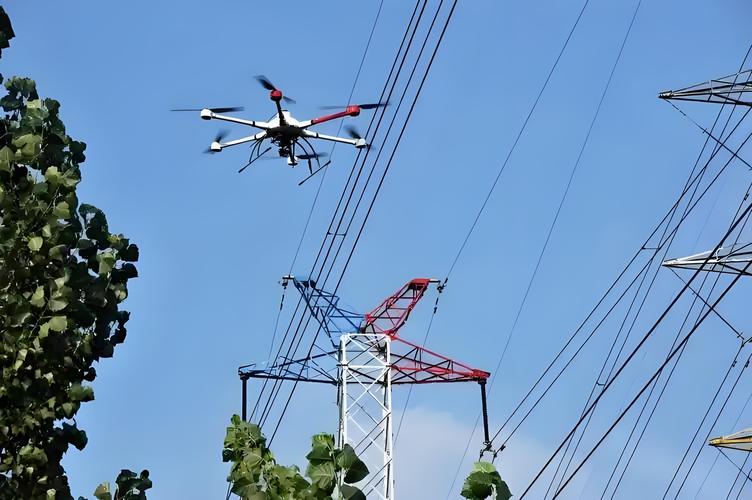

传统线路巡检主要依赖人工“巡线工”徒步或乘坐交通工具，效率低、风险高、盲区多，无人机巡检则带来了革命性的改变：

• 安全性高 (Safety First):

  • 避免高空作业： 无需人员攀爬数十米高的铁塔，杜绝了高空坠落风险。
  • 避免带电作业： 无需人员靠近高压线进行近距离检测，避免了触电风险。
  • 应对复杂地形： 跨越山川、河流、森林、沼泽等危险或难以到达的区域时，无人机可以轻松飞越，保障人员安全。

• 效率提升 (High Efficiency):

  • 快速覆盖： 无人机巡航速度可达50-70公里/小时，一天可以完成几十甚至上百公里的线路巡检，是人工效率的数倍甚至数十倍。
  • 即时响应： 在台风、暴雨、冰雪等恶劣天气后，可以迅速出动无人机，第一时间评估线路受损情况，为抢修争取宝贵时间。

• 数据精准 (Accurate Data):

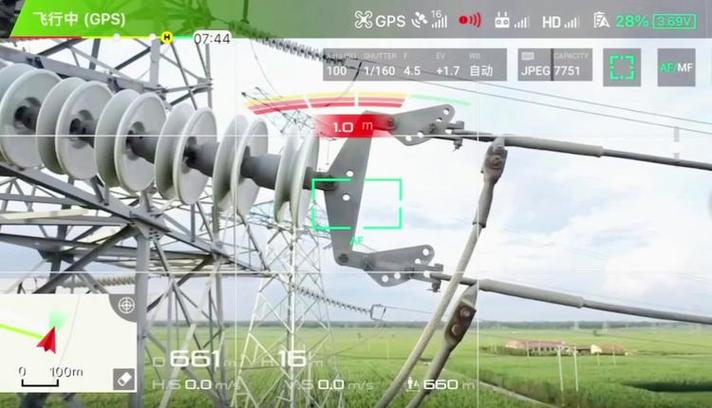

  • 高清影像： 搭载高清变焦相机，可以清晰拍摄到绝缘子、导线、金具、杆塔等部件的细微缺陷，如裂纹、破损、锈蚀、放电痕迹等。
  • 厘米级精度： 配合RTK（实时动态差分）技术，无人机可以实现厘米级的精准定位和自主航线飞行，确保每次拍摄角度和位置都高度一致，便于进行历史数据对比分析。

• 成本节约 (Cost-Effective):


  （图片来源网络，侵删）
  • 减少人力成本： 大幅减少巡线人员的数量和劳动强度。
  • 延长设备寿命： 通过精准的早期缺陷发现，可以及时安排维修，避免小问题演变成大事故，延长整个输电网络的使用寿命。
  • 降低运输成本： 对于偏远地区的线路，节省了车辆、人员的交通费用。

巡检什么？—— 主要内容与任务

无人机线路巡检主要分为两大类：可见光巡检和红外巡检。

用什么巡检？—— 大疆主流机型与解决方案

大疆针对不同线路类型和巡检需求,提供了从消费级到行业级的完整产品矩阵。

消费级/入门级 (适合学习、小范围、非关键线路)

• DJI Mavic 3 系列：
  • 优势： 便携性好，画质出色（特别是Mavic 3的4/3英寸CMOS），变焦能力强大，可以满足大部分基础的可见光巡检需求。
  • 方案： 手动飞行，由飞手操控相机进行拍摄，需要飞手具备较高的飞行和拍摄技巧。
  • 适用场景： 配电线路、低压线路、简单的通道环境巡查。

专业级/行业级 (主流选择，效率与精度兼备)

• DJI Mavic 3E / Mavic 3T / Mavic 3M：
  • Mavic 3E： 带有一个1英寸CMOS广角相机和一个长焦相机，兼顾广域普查和细节特写。
  • Mavic 3T： 在3E的基础上，增加了热成像相机，是可见光+红外的完美组合，性价比极高，是目前线路巡检的“明星机型”。
  • Mavic 3M： 带有一个1英寸CMOS相机和一个激光测距模块，可以直接测量物体距离，为缺陷定位提供更直观的数据。
  • 优势： 依然保持较好的便携性，支持智能飞行模式（如航点飞行、自动环绕），可以规划航线自动巡检，大大降低了飞手操作难度，提高了效率和标准化程度。

旗舰级/行业级 (长航时、重载、复杂环境)

• DJI Matrice 30 系列 (M30T)：

  • 优势： 极致便携、坚固耐用（IP55防护等级）、抗电磁干扰能力强，集成了广角、变焦、热成像、激光测距、夜视相机等多种传感器，是真正的“空中多面手”。
  • 适用场景： 适合在空间狭小的变电站内巡检、恶劣天气下（小雨）的巡检、以及对设备隐蔽性和环境适应性要求极高的场景。

• DJI Matrice 350 RTK + H20N / H20T / P1：


  （图片来源网络，侵删）
  • 这是目前最强大、最专业的解决方案。
  • Matrice 350 RTK： 旗舰级飞行平台，55分钟超长续航，支持多机、多负载、多电池智能热管理，是全天候作业的利器。
  • H20N： 广角+激光测距+可见光变焦+红外热成像四合一云台，功能全面。
  • H20T： 在H20N基础上增加了激光测距功能。
  • P1： 全画幅测绘相机，分辨率高达4500万像素，支持倾斜摄影，可以生成高精度三维模型，用于线路走廊的精细化建模和通道分析。
  • 适用场景： 超高压/特高压输电线路、跨江跨海线路、大规模电网的精细化巡检和三维建模。

怎么巡检？—— 工作流程与方法

一次完整的无人机线路巡检通常遵循以下流程：

1. 任务规划:

   • 导入线路数据： 将线路的杆塔坐标（通常通过专业软件从CAD图纸或GIS系统中导出）导入到大疆的DJI FlightHub或DJI Pilot App中。
   • 航线规划： App会根据杆塔坐标自动生成航线，可以设置飞行高度、速度、相机拍摄角度（如垂直向下、45度倾斜）、拍照间隔等参数，对于杆塔，通常会设置自动环绕或S形扫描航线，以确保全方位无死角拍摄。

2. 现场作业:

   • 环境勘察： 检查天气（风力、雨雪、雷电）、空域申请（禁飞区）、电磁干扰情况。
   • 设备检查： 检查无人机、电池、遥控器、App、传感器是否正常。
   • 执行飞行： 启动自主航线，无人机按照预设任务自动飞行和拍摄，飞手主要监控飞行状态，应对突发情况。

3. 数据管理与分析:

   • 数据导出： 飞行结束后，将照片和视频从SD卡或App中导出。
   • AI智能识别： 将数据上传到大疆司空2等云端平台，平台利用AI算法自动识别照片中的缺陷，如绝缘子破损、导线异物、螺母缺失等，并生成缺陷报告。
   • 人工复核： AI识别的结果需要由专业人员进行复核确认，最终确定缺陷的类型、等级和位置。

4. 报告生成与派发:

   • 系统可以自动生成包含缺陷位置、图片、描述和处理建议的巡检报告。
   • 报告可直接推送给维修部门,指导他们进行精准的现场消缺，形成“巡检-分析-维修”的闭环管理。

有什么挑战？—— 局限性与应对

• 法规限制： 在人口密集区或机场附近飞行需要空域审批。
  • 应对： 提前规划，严格遵守当地法律法规。
• 信号干扰： 在高压线附近，遥控信号和GPS信号可能受到干扰。
  • 应对： 使用行业级无人机（如M350 RTK），它们有更强的抗干扰能力，同时可使用视觉定位系统作为辅助。
• 天气影响： 大风、大雨、大雪等天气会严重影响飞行安全和数据质量。
  • 应对： 选择抗风能力强的机型，关注天气预报，恶劣天气不作业。
• 电池续航： 单次飞行时间有限，长距离线路需要多次起降或更换电池。
  • 应对： 规划好起降点，使用快充电池和充电管家，或选择长航时平台（如M350 RTK）。
• 数据处理能力： 一次巡检会产生海量图片，人工分析效率低下。
  • 应对： 依赖AI和云端平台进行自动化处理，是未来的必然趋势。

未来趋势是什么？—— 技术发展方向

• 全自主化： 从“航线自主”走向“任务全自主”，无人机自动完成充电、起飞、巡检、降落、数据上传，无需人工干预。
• AI深度融合： AI识别将更加精准，不仅能识别“有没有”，还能判断“严不严重”，并预测设备寿命。
• 5G+无人机： 利用5G网络实现超高清图传的实时回传，让后方专家能“亲临”现场进行远程指导。
• 数字孪生电网： 通过无人机倾斜摄影生成高精度三维模型，构建与物理电网同步的“数字孪生”系统，在虚拟世界中模拟、分析和预测电网状态，实现预测性维护。
• 集群作业： 多架无人机协同作业，像“蜂群”一样对大片区域进行地毯式巡检，效率呈指数级增长。

大疆无人机凭借其强大的性能、丰富的机型和智能化的解决方案，已经深度赋能线路巡检行业，将其从“人海战术”带入了“智能科技”时代，成为保障能源动脉安全、稳定、高效运行不可或缺的关键工具。
