无人机WiFi图传中继，如何实现稳定远距离传输？

1. 什么是无人机WiFi图传中继？
2. 为什么要使用中继？(核心优势)
3. 中继是如何工作的？(工作原理)
4. 中继方案的主要类型
5. 实施中继的关键挑战与解决方案
6. 典型应用场景
7. 主流硬件与设备推荐
8. 总结与未来展望

什么是无人机WiFi图传中继？

无人机WiFi图传中继就是利用一个或多个中间设备（中继器），将无人机与地面站之间的WiFi图传信号进行接力传输，从而延长图传距离、增强信号强度、或绕过障碍物。

这个系统通常由三部分组成：

• 无人机端: 安装有WiFi图传模块（如DJI O3、Air Unit等），作为信号的发射端。
• 中继端: 一个独立的设备，可以是另一个无人机、地面移动机器人或固定的中继站，它负责接收来自无人机的信号，并转发给地面站。
• 地面站: 操作员手中的遥控器、平板电脑或电脑，作为信号的最终接收端。

为什么要使用中继？(核心优势)

使用中继技术主要是为了解决传统直连图传的几个痛点：

• 超视距距离扩展: 这是最大的优势，无人机的图传距离通常在10-20公里（取决于天线和环境），但通过中继，可以将这个距离翻倍甚至达到数十公里,实现真正的超视距作业。
• 克服信号遮挡: 在山区、森林、城市峡谷或建筑物内部，无人机与地面站之间的信号会被阻挡，中继器可以被部署到一个“制高点”或无遮挡位置，作为信号桥梁，让信号“绕过”障碍物。
• 增强信号稳定性: 在距离较远或信号较弱的环境下，直接连接可能会出现卡顿、延迟或掉线，中继器可以提供一个更近、更强的信号接力点,大大提升视频流的稳定性。
• 特殊场景应用: 如洞穴探索、矿井作业、大型活动安保等,中继技术是不可或缺的。

中继是如何工作的？(工作原理)

中继的核心是信号接收-处理-转发的过程，以最简单的“单点中继”为例：

1. 上行链路: 无人机的图传模块将高清视频和遥控信号通过WiFi发送给中继器。
2. 中继处理: 中继器接收到这个信号，它内部的处理芯片会对信号进行解码、放大、再编码（这个过程称为“透明网桥”模式，即不解码视频内容，只处理信号本身）,以恢复信号质量。
3. 下行链路: 中继器将处理后的信号，通过另一个或同一个WiFi信道,发送给地面站的遥控器或接收器。

整个过程对操作员来说是透明的，你只需要控制无人机,感觉就像是直接与地面站通信一样。

中继方案的主要类型

根据中继设备的部署方式,可以分为以下几类：

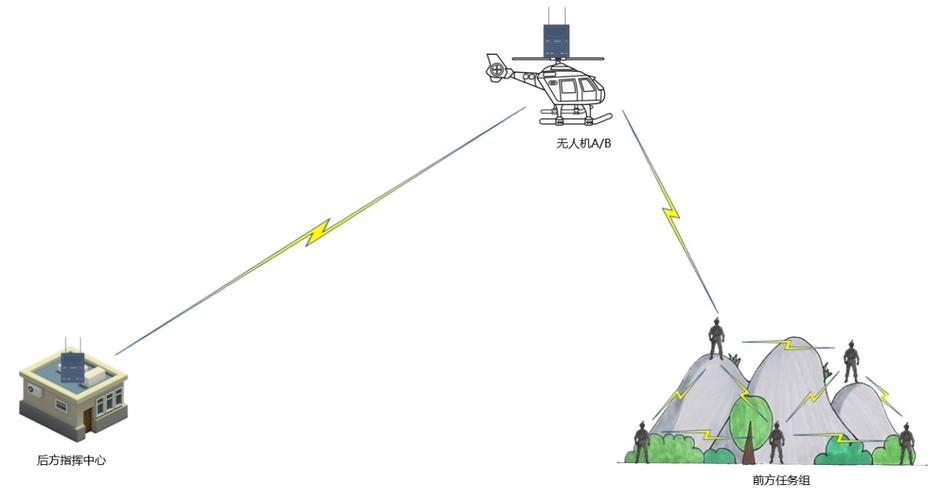

a) 空中中继

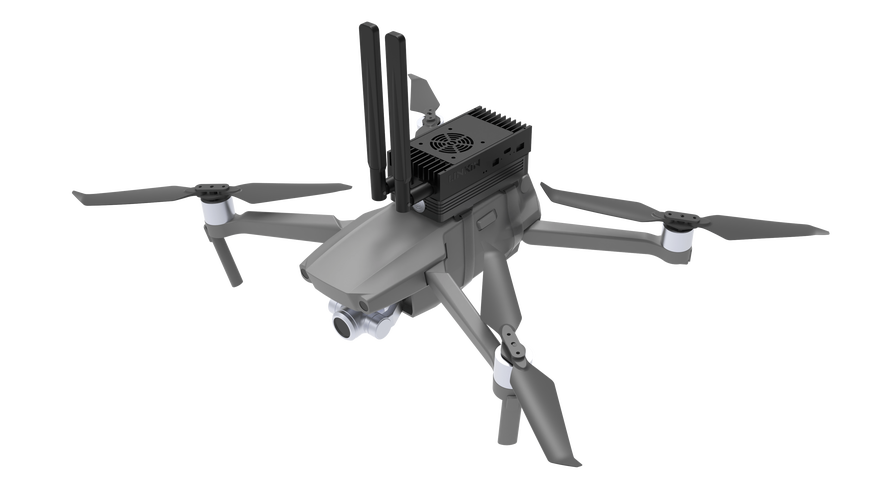

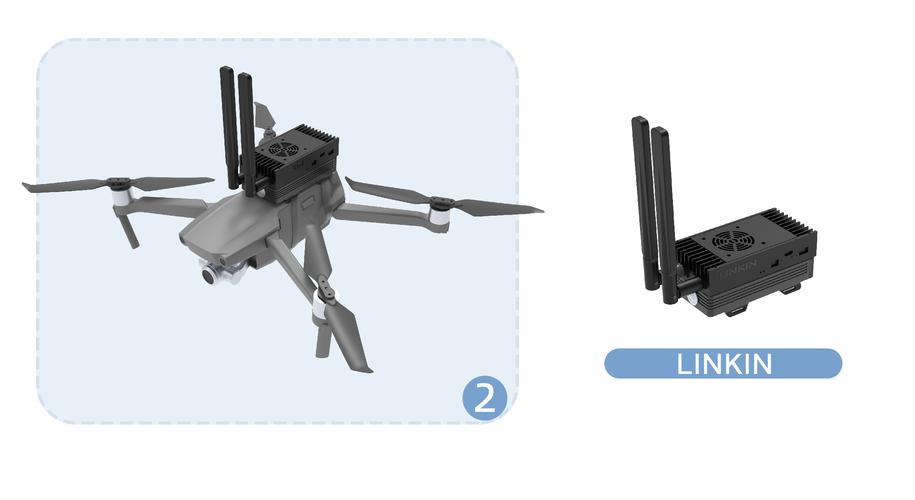

• 描述: 使用另一架无人机作为中继器，这是最灵活、最常见的中继方式。
• 优点:
  • 机动性强: 可以随时飞到最佳信号位置。
  • 部署快速: 到达目标区域即可展开。
  • 无地形限制: 可以飞越山丘、河流等障碍。
• 缺点:
  • 需要额外设备和飞手: 成本和人力投入高。
  • 续航限制: 中继无人机本身的电池是瓶颈。
  • 空中协调复杂: 需要两架无人机协同工作,对飞手要求高。

b) 地面中继

• 描述: 将中继设备部署在地面上，可以由人背负、安装在车辆上或固定在某个高点（如山顶、建筑物顶）。
• 优点:
  • 续航长: 地面设备可以使用大容量电池或市电供电。
  • 成本低: 无需无人机平台,只需一个中继器。
  • 部署简单: 尤其是固定部署,一次设置即可长期使用。
• 缺点:
  • 机动性差: 一旦部署，位置相对固定,无法跟随信号变化。
  • 受地形限制: 可能会被地形或建筑物遮挡。

c) 混合中继

• 描述: 结合空中和地面中继的优点，先用无人机快速将中继设备投放到一个制高点,然后该设备作为固定地面中继站工作。
• 优点: 兼具灵活性和稳定性,适合复杂环境。
• 缺点: 系统更复杂,成本也更高。

实施中继的关键挑战与解决方案

典型应用场景

• 电力线巡检: 巡检员在地面，无人机沿着长长的线路飞行，当飞过山丘或树林时，信号受阻，此时空中中继飞机会跟随,确保全程图传不断。
• 搜救行动: 搜救队在山谷中寻找失联人员，无人机深入山谷，但信号传不出来，将中继无人机飞到山脊上,就能把现场画面实时传回指挥中心。
• 影视拍摄: 在复杂的城市环境中，主拍摄无人机可能被高楼遮挡，而一个辅助中继无人机可以飞到更高处,为主机提供信号接力。
• 大型活动安保: 在演唱会或体育赛事现场，安保无人机可以围绕场馆飞行，通过部署在制高点（如附近大楼）的地面中继站,将所有无人机的画面实时汇总到指挥中心。

主流硬件与设备推荐

a) 无人机平台

• 中继机: DJI Mavic 3 / Mavic 3 Cine / Mavic 3 Pro (续航长，图传好), DJI Matrice 30/RTK (小巧，适合复杂环境), DJI Matrice 300/350 RTK (工业级，挂载能力强)。
• 任务机: 根据任务需求选择，可以是消费级无人机,也可以是工业级无人机。

b) 图传与中继硬件

• DJI O3 / O3+ / O3 Air Unit: 本身不支持传统意义上的中继，但DJI的部分机型（如Mavic 3）在固件中提供了“中继模式”，允许另一架同款无人机作为中继,这是最简单的官方中继方案。
• RFD900系列 (915MHz): 专业级、长距离的数传/图传方案，915MHz频段比2.4G/5.8G穿透力更强，绕射能力更好，距离更远，是DIY和工业应用的首选，支持中继功能,性能稳定。
• TBS UNIFY PRO NANO/PRO32 (5.8GHz): 非常流行的FPV图传，通过刷入Crossfire/ExpressLRS (ELRS) 的固件，可以实现强大的中继功能,在FPV圈子中广泛用于延长图传距离。
• Lumenier AXII 2 / TrueRC X-AIR: 高性能的5.8GHz接收天线，配合中继系统使用,能显著提升信号接收质量。

总结与未来展望

无人机WiFi图传中继是一项强大但技术含量较高的技术，它通过引入中间节点，极大地扩展了无人机的作业半径和适应性，虽然面临延迟、干扰、续航等挑战，但通过合理选择硬件、精心规划和优化设置，这些挑战都可以被有效克服，对于需要进行超视距、复杂地形作业的专业用户来说,中继是必不可少的工具。

未来展望:

1. 智能化中继: 未来的中继系统可能会更加智能，能够自动选择最佳中继位置、动态切换信道以避开干扰,甚至能自主飞行以跟随任务机。
2. Mesh网络: 从“点对点中继”发展到“Mesh自组网”，多个中继节点可以相互连接，形成一个动态的、冗余的通信网络，即使部分节点失效，整个网络依然可以工作,可靠性极高。
3. 与5G/4G融合: 将图传信号通过中继设备实时上传到4G/5G网络，实现超视距、无距离限制的图传，地面站可以通过任何有网络的地方接收画面,这是当前非常热门的方向。
4. 软硬件一体化: 无人机厂商可能会在固件层面提供更完善、更易用的中继功能,降低用户的使用门槛。

希望这份详细的解析能帮助您全面了解无人机WiFi图传中继技术！
