M600改装无人机照明

核心改装方案

改装M600的照明，主要有两种主流方案：“货舱内置方案”和“机臂挂载方案”，这两种方案各有优劣,适用于不同的需求。

货舱内置方案

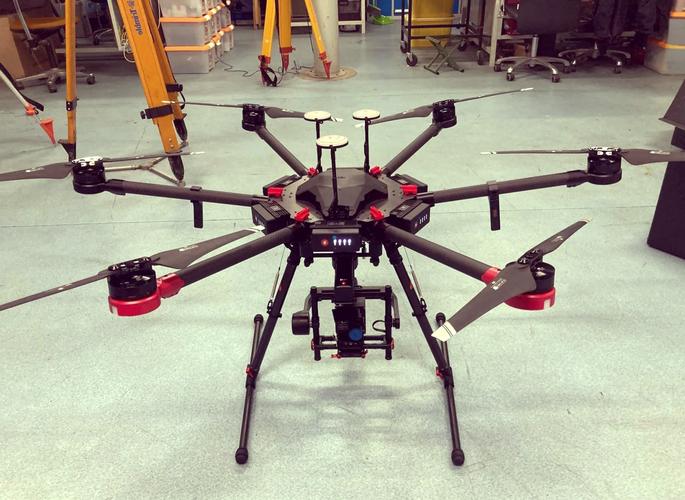

这是最常见、最稳定的方案，将专业聚光灯安装在M600的云台下方、货舱内的专用支架上。

• 优点:

  • 稳定性极高： 灯具与机身重心重合，飞行姿态影响小,抖动风险低。
  • 保护性好： 灯具被包裹在机身内，能有效防风、防雨、防尘。
  • 云台控制： 灯具可以安装在云台上，实现俯仰、旋转等精确控制，实现“指哪打哪”的照明效果。
  • 不影响机臂： 不占用机臂空间，不影响其他挂载（如喊话器、探照灯）。

• 缺点:

  • 照明范围受限： 由于被机身遮挡，灯具向下的照射角度会受影响,无法实现大范围的地面泛光照明。
  • 散热挑战： 封闭空间内,大功率灯具的散热需要特别注意。
  • 安装复杂： 需要定制支架,并布线到货舱。

• 适用场景：


  （图片来源网络，侵删）
  • 需要精确控制照明角度的影视拍摄（如跟踪拍摄人物、照亮特定目标）。
  • 搜救任务,需要将光束精准投射到落水者或失踪人员身上。
  • 建筑 inspections,需要照亮特定墙面或结构。

设备推荐：

• 灯具：
  • 飞图Spectrum系列： 如Spectrum 360/500，这是航拍领域的标杆产品，亮度高、色温可调、显色指数高，且自带云台接口，可以直接安装在M600的A3/N3云台上。
  • Rotolight AEOS / Anova系列： 同样是非常专业的影视级LED灯，亮度出色,功能丰富。
  • 国产专业灯： 如爱图仕、南光的某些高亮型号，性价比高,但需确认其散热和稳定性。
• 支架：
  • 官方支架： 大疆曾为M600推出过专门的货舱灯架。
  • 定制支架： 可以根据灯具尺寸，使用3D打印或CNC加工定制的铝合金支架,牢固地安装在货舱的预留螺丝孔位上。
• 供电：
  • 直接使用智能飞行电池： 大部分专业航拍灯都支持使用大疆智能电池（如TB48/TB50）直接供电，通过专用线缆连接到货舱的D-BUS或CAN口，这是最简洁、最可靠的方案。
  • 外接高倍率锂电池： 如果灯具功耗过大或需要更长的续航，可以使用外接的高倍率锂电池组（如6S或12S），但需要增加一个独立的DC-DC降压模块，将电压转换为灯具所需的电压，并集成到飞控中,以实现低电量报警。

机臂挂载方案

将灯具通过支架直接安装在M600的机臂上。

• 优点:

  • 照明范围广： 灯具位置高，无遮挡，可以实现大范围的地面泛光照明，非常适合安防巡检、农业植保（夜间作业）、大型活动安保。
  • 散热好： 开放式环境,灯具散热效率高。
  • 安装灵活： 可以选择安装在单个机臂或多个机臂上。

• 缺点:


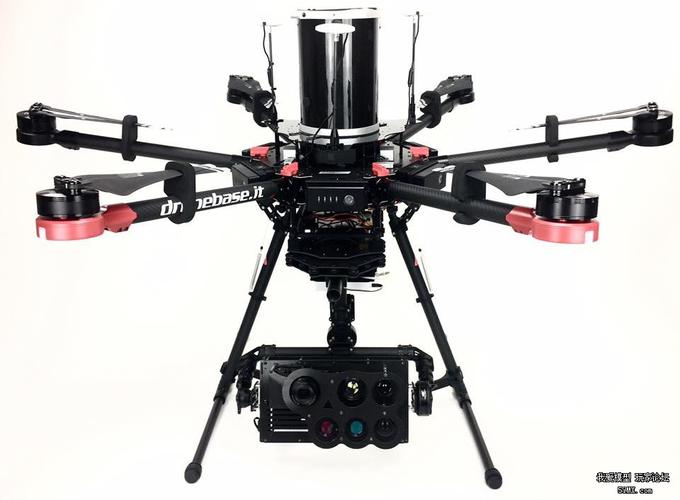

  （图片来源网络，侵删）
  • 影响飞行稳定性： 灯具位置偏离重心,高速飞行或姿态变化时可能引起抖动。
  • 增加风阻： 会增加整机的空气阻力,略微缩短续航时间。
  • 保护性差： 灯具完全暴露在外，易受风雨、碰撞影响。
  • 布线复杂： 需要沿着机臂布线,需要做好固定和防护。

• 适用场景：

  • 大范围区域照明，如照亮一个工地、一片农田、一个广场。
  • 安防巡逻，需要持续、广域的地面视野。
  • 应急照明,如灾难现场的大范围照明。

设备推荐：

• 灯具：
  • 大功率LED工矿灯/探照灯： 选择专为无人机设计的、重量轻、抗震动的型号，注意其防护等级（IP等级）。
  • 集成化无人机照明吊舱： 市面上有专门为M600等工业级无人机设计的照明吊舱，通常集成了灯具、支架和减震系统。
• 支架：
  • C臂/U臂支架： 使用轻质铝合金或碳纤维制作的C形或U形支架,通过螺丝固定在机臂上。
  • 减震球： 强烈建议！ 在灯具和支架之间加装一个减震球（如Tarot或DJI的减震球），可以有效吸收飞行中产生的高频振动,保护灯具并减少画面抖动。
• 供电：
  • 方案与内置方案类似，优先使用智能电池供电，如果挂载多个灯具，则需要计算总功耗，确保电池能满足需求,外接锂电池也是常见选择。

详细改装步骤（以货舱内置方案为例）

1. 规划与选型：

   • 明确你的照明需求（亮度、色温、照射角度）。
   • 根据需求选择合适的灯具，并确认其重量、尺寸和供电方式。
   • 购买或设计制作一个坚固的货舱支架。

2. 准备工具与材料：

   • 螺丝刀、扎带、热缩管、电工胶带。
   • 灯具专用供电线缆（如飞图灯的D-Tap to D-Tap线）。
   • （可选）尼龙龙骨或魔术贴,用于走线固定。

3. 安装灯具：

   • 将灯具牢固地安装在定制的货舱支架上,拧紧所有螺丝。
   • 将支架总成安装到M600的货舱内,对准预留的螺丝孔位并固定。

4. 布线与连接：

   • 从灯具引出电源线。
   • 将电源线沿着货舱内侧的走线槽引出，连接到货舱的电源接口（通常是D-BUS或CAN口，具体看灯具说明书）。
   • 如果灯具需要信号控制（如调光、变色）,同样需要连接信号线。
   • 使用扎带或魔术贴将线缆整理固定，避免线缆在飞行中缠绕或移位,确保线缆不会被螺旋桨打到。

5. 配重与重心调整：

   • 这是最关键的一步！ 在M600上增加任何外部负载后,都必须重新检查和调整重心。
   • 将M600放置在水平的平面上,观察其自然姿态。
   • 如果机头下沉，说明重心偏后，需要在机头（如云台相机）处增加配重。
   • 如果机尾下沉，说明重心偏前，需要在机尾（如GPS模块）处增加配重。
   • 可以使用专业的无人机配重块，或用橡皮泥等临时物品进行测试，找到合适的配重位置和重量后,再换成正式的配重块。
   • 确保飞机在地面放置时是水平状态，这是飞行安全的基础。

6. 地面测试：

   • 在起飞前！ 将M600放置在开阔地，开机,点亮灯具。
   • 观察灯具工作是否正常,有无闪烁或异常。
   • 检查所有线缆连接是否牢固,有无松动。
   • 进行手动/姿态模式下的短距离飞行，观察飞行姿态是否平稳，有无异常抖动。如果出现抖动，立即降落，重新检查配重和安装。

重要注意事项与法规

1. 安全第一：

   • 永远不要直视强光！ 高亮度的LED灯会对人眼造成永久性损伤,操作时务必佩戴护目镜。
   • 远离易燃物： 大功率灯具会产生高温,切勿在易燃环境下使用。
   • 防水防潮： 虽然灯具可能有IP等级，但连接处是薄弱环节，在潮湿环境中使用后,要及时擦拭干燥。

2. 遵守法律法规：

   • 飞行许可： 夜间飞行通常需要向当地空管部门申请特殊飞行许可。
   • 禁飞区： 严格遵守当地的禁飞、限飞规定，尤其是在机场、军事区、人口密集区上空。
   • 隐私保护： 使用强光照明可能会影响地面人员，请注意避开居民区,并遵守隐私保护法规。
   • 实名登记： 确保你的无人机已完成实名登记。

3. 电池管理：

   • 照明系统会显著增加功耗,缩短飞行时间。
   • 务必精确计算总负载（飞机+灯具+其他挂载）的电流,选择合适的电池。
   • 飞行中密切监控App中的电量百分比，预留充足的返航电量（建议不低于30%）。

改装M600无人机照明是一项技术性较强的工作，对于追求稳定性和精确控制的用户，货舱内置方案是首选；而对于需要大范围泛光的用户，机臂挂载方案则更合适。

无论选择哪种方案，重心调整和安全测试都是不可或缺的环节，务必将安全法规放在首位,合法合规地使用改装后的无人机。

希望这份详细的指南能帮助您顺利完成M600的照明改装！
