大疆太贵 自己做无人机

自己动手做无人机（DIY无人机）是一个非常有趣且富有挑战性的项目，不仅能让你深入了解无人机的构造原理，还能根据个人需求定制功能，相比直接购买大疆等成品无人机，DIY无人机的成本可以更低,但需要投入更多的时间和精力。

下面我为你详细拆解一下DIY无人机的全过程，包括核心部件、组装流程、软件配置、学习成本以及成本估算,希望能帮助你开启这个激动人心的旅程。

第一部分：DIY无人机的核心组成部分

一架完整的无人机主要由以下几个部分构成：

1. 机架

   • 作用：无人机的“骨骼”，承载所有其他部件,提供结构强度。
   • 材质：常见的是碳纤维（轻便、强度高）和玻璃纤维（成本较低）。
   • 选择：对于初学者，建议从四轴或六轴机架开始，轴距从250mm到350mm是比较主流的选择，兼顾了稳定性和灵活性，T-Motor的F系列机架就很受欢迎。

2. 飞控


   （图片来源网络，侵删）
   • 作用：无人机的“大脑”，负责接收遥控信号、陀螺仪和加速度计的数据，并计算出电机需要输出的转速,以保持飞行稳定或执行机动动作。
   • 选择：这是最关键的部件之一。
     • 开源飞控：强烈推荐！功能强大，社区支持好，可玩性高，主流选择有 ArduPilot 和 INAV，它们支持多种硬件平台，如 Pixhawk 系列飞控（如CubePilot Cube Orange, Holybro Pixhawk 6C），这些飞控功能强大，支持自动航线、定高、定点等高级功能。
     • 闭源飞控：如大疆的N3/N3E飞控，功能强大但封闭，主要用于DIY时兼容大疆的电机和电调,但成本和自由度不如开源方案。

3. 电机和电调

   • 电机：无人机的“肌肉”，提供升力。
     • 规格：用“KV值”和尺寸表示，KV值越高，在相同电压下转速越快，对于250mm轴距的机架，通常使用2206或2207 KV1200-1400左右的电机。
     • 品牌：T-Motor, DYS, Lumenier 等都是知名品牌。
   • 电调：电子调速器，是飞控和电机之间的“神经”，它接收飞控的PWM信号，精确控制电机的转速。
     • 选择：电调的电流需要大于电机的最大工作电流，主流是30A或35A，最好选择支持 DShot 协议的电调,这能提供更快的通信速度和更精确的控制。

4. 电 池

   • 作用：无人机的“心脏”,提供能源。
   • 规格：通常用“S”代表串联的数，如4S代表4节串联锂电池；“P”代表并联的数。
   • 选择：对于250mm轴距的四轴，最常用的是 4S 1500mAh 的电池，品牌方面，Tattu, GNB, Gens Ace 等都是可靠的选择，电池的放电倍率（C数）也很重要,一般选择65C以上的高倍率电池以保证大电流放电的稳定性。

5. 无线电遥控器和接收器

   • 作用：你的“手和眼睛”,用于手动控制无人机。
   • 选择：
     • 遥控器：Taranis X9D (FrSky), Jumper T/Lite, Radiomaster TX16S 等，它们支持OpenTX/EdgeTX等开源固件，功能强大,可自定义性强。
     • 接收器：与遥控器配套，接收遥控信号并发送给飞控，选择支持 SBUS 或 Crossfire 等数字协议的接收器,能获得更低的延迟和更强的抗干扰能力。

6. 图传系统

   • 作用：将无人机上FPV摄像头的实时画面传输到地面眼镜里,让你获得第一人称视角的沉浸感。
   • 组成部分：
     • 摄像头：小巧的CCD或CMOS摄像头，安装在机头，推荐选择有“Dominator”或“Runcam Swift”等品牌的摄像头。
     • 发射机：安装在无人机上,将摄像头信号发射出去。
     • 接收机：连接到地面监视器或FPV眼镜上。
   • 选择：主流是5.8GHz频段，品牌有TBS, TrueRC, ImmersionRC等，选择支持不同频点和通道的设备,以避免和他人同频干扰。

7. FPV眼镜/监视器

   • 作用：接收图传信号，让你看到无人机“眼睛”里的世界。
   • 选择：
     • FPV眼镜：如DJI FPV Goggles (非DIY方案), Fatshark, Dominator, Walksnail Avatar等,提供沉浸式体验。
     • 地面监视器：一个带屏幕的小盒子，成本较低,但沉浸感不如眼镜。

8. 其他配件

   • GPS模块：连接到飞控，用于实现自动起降、自动返航、定点悬停等功能,Pixhawk飞控通常集成了GPS。
   • 电子调速器滤波器：安装在电调和飞控之间，可以减少电机对飞控的电磁干扰,提高飞行稳定性。
   • 螺旋桨：根据电机选择匹配的尺寸和螺距,正反桨都要买。
   • 扎带和魔术贴：用于固定电池和线路。

第二部分：DIY无人机的组装与调试流程

1. 规划与采购：

   • 根据你的预算和需求（是竞速还是航拍）确定各个部件的型号。
   • 在淘宝、AliExpress等平台购买所有零件。强烈建议一次性买齐,避免后续缺件耽误时间。

2. 组装：

   • 这是一个细致的活儿，按照机架的说明书，将电机、电调、飞控等部件安装到位。
   • 注意接线：电调的信号线（通常为白/橙线）接到飞控的电机输出端；电调的电源线接到正负极分配板；GPS模块接到飞控的串口；接收器接到飞控的接收机端口。
   • 使用扎带和热缩管整理好所有线路，确保整洁,避免螺旋桨打到。

3. 固件刷写与配置：

   • 刷写飞控固件：将ArduPilot或INAV固件刷入你的飞控。
   • 配置参数：这是最核心也最复杂的步骤，你需要通过QGroundControl (QGC) 或 Mission Planner 这款地面站软件，配置上百个参数，
     • 传感器校准：加速度计、陀螺仪、磁力计（罗盘）。
     • 飞行模式设置：手动模式、定高模式、GPS模式等。
     • 电机混速设置：确保四个电机能正确响应油门和转向指令。
     • PID参数整定：这是让无人机飞得稳不稳的关键,需要反复调试。

4. 调试与试飞：

   • 安全第一！ 在户外空旷、无人的场地进行。
   • 地面测试：在接上螺旋桨之前，先测试电机转向是否正确（通常是1、3顺时针，2、4逆时针），接上螺旋桨后，用手指轻轻拨动,检查电机响应是否灵敏。
   • 低高度悬停：第一次飞行时，将油门控制在刚好离地的高度，练习悬停,感受无人机的反应。
   • 逐步尝试：熟练悬停后,再尝试前后左右飞行。

第三部分：成本估算（以入门级250mm轴距四轴为例）

• 最低成本：如果你只做一台纯手动飞行的竞速机，不要图传和GPS，成本可以压到 3000元 以下。
• 带图传和GPS：这是最主流的DIY配置，总成本通常在 6000 - 10000元 之间。

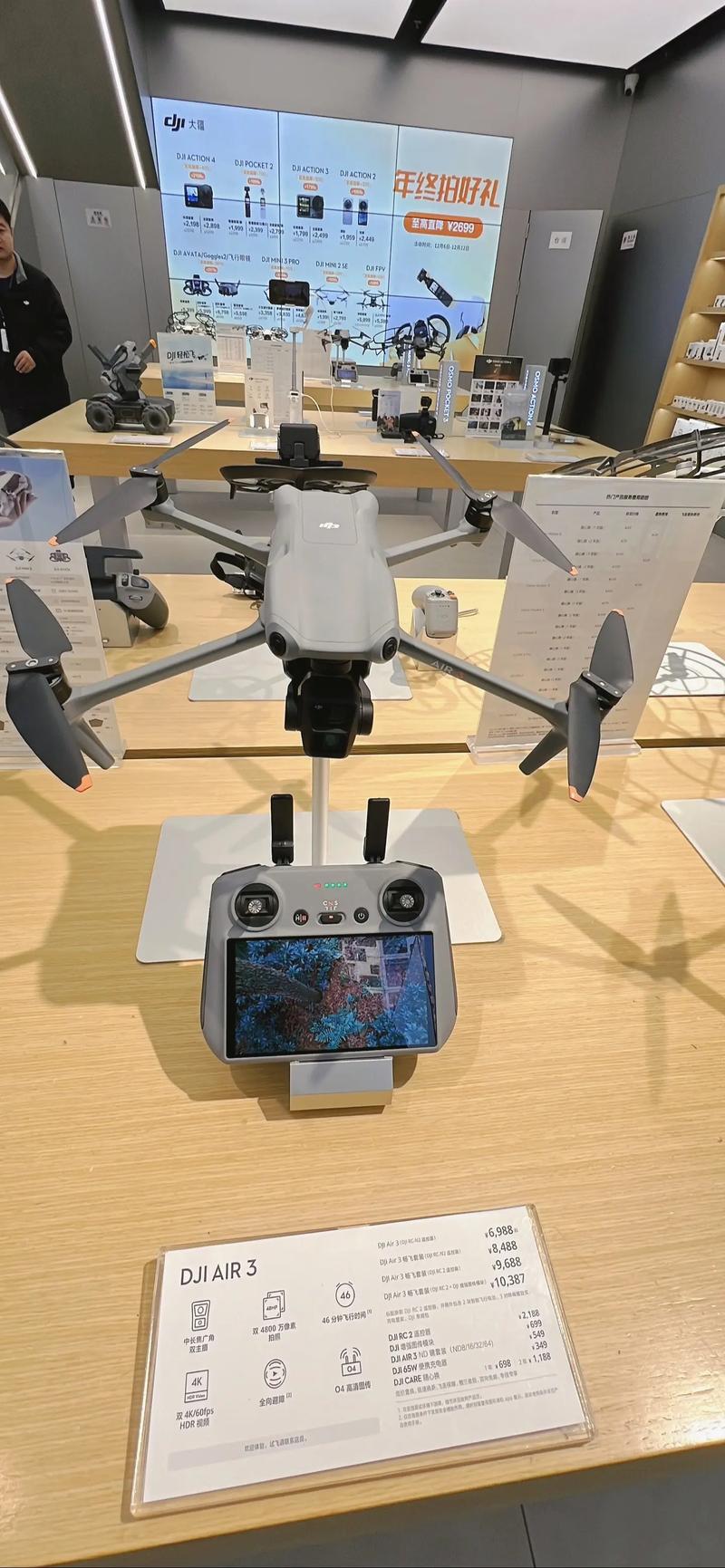

• 对比大疆：这个价格已经可以买到大疆的 Mini 4 Pro 或 Air 3，DIY无人机的优势在于可定制、可维修、可玩性高,而不是绝对的成本优势。

第四部分：你需要具备的技能和心态

1. 耐心和细心：从组装到调试，每一步都可能遇到问题,没有耐心是无法完成的。
2. 学习能力：你需要大量阅读Wiki文档、观看YouTube视频（如 Joshua Bardwell, Joshua Bardwell, Joshua Bardwell 的重要视频）、逛论坛（如FPV相关社区）,学习别人的经验。
3. 动手能力：焊接、接线、拧螺丝,都是基本操作。
4. 安全意识：DIY无人机可能存在不稳定的风险，绝对不要在人群附近飞行！第一次试飞务必做好炸机（摔机）的心理准备,这是学习过程中最常见的情况。

自己做无人机是一项回报率极高的“爱好投资”，虽然初期投入的时间和金钱可能并不比买一台大疆Mini少，甚至更多，但当你亲手打造的无人机第一次平稳地在你手中起飞，并为你带回第一人称视角的画面时,那种成就感是任何消费级产品都无法给予的。

给你的建议： 如果你是纯新手，可以先从购买一台大疆Mini系列开始，它能让你快速体验飞行的乐趣，同时了解无人机的基本操作，当你觉得“不过瘾”，想深入了解其原理并拥有完全的控制权时，再回头来挑战DIY,你的学习曲线会平滑很多。

祝你DIY顺利,早日翱翔蓝天！
