LabVIEW如何高效控制工业机器人？

99ANYc3cd6 机器人 2025-12-05 8

LabVIEW 作为一个强大的图形化编程平台，非常适合用来控制和监控工业机器人，尤其是在需要复杂逻辑、数据采集、人机交互和快速原型开发的场景中。

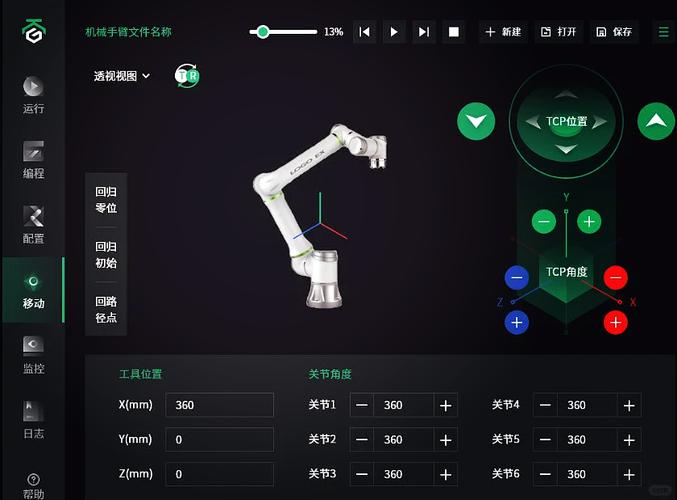

（图片来源网络，侵删）

下面我将从几个方面全面解析这个主题：

为什么选择 LabVIEW 控制机器人？（核心优势）

使用 LabVIEW 控制机器人，而不是直接使用机器人厂商自带的编程语言（如 Fanuc 的 Karel、ABB 的 RAPID），主要有以下几大优势：

图形化编程，直观高效
- 无需记忆复杂语法：对于非计算机专业背景的工程师（如机械、电气、工艺工程师），图形化的 G 语言比文本代码更容易上手和理解。
- 流程化逻辑清晰：程序的执行流程通过连线框图一目了然，非常适合处理状态机、条件判断、数据流等复杂的控制逻辑。
强大的数据采集与处理能力
（图片来源网络，侵删）
- 原生集成 DAQ：LabVIEW 是数据采集领域的王者，如果机器人应用需要与传感器（如力传感器、视觉相机、温度传感器、激光测距仪等）进行高速、同步的数据交互，LabVIEW 可以轻松实现。
- 内置数学与信号处理工具包：机器人路径规划、视觉定位、力控打磨等算法，都可以在 LabVIEW 中利用其丰富的数学库和信号处理工具包快速实现和验证。
卓越的人机交互界面开发
- 快速创建 HMI：LabVIEW 的前面板可以非常方便地创建专业、美观且功能强大的监控界面，操作员可以实时查看机器人状态（关节角度、工具坐标）、示教点位、报警信息，并通过按钮、滑块、图表等控件进行操作。
- 远程监控与诊断：开发的 HMI 可以轻松部署到工控机或平板电脑上，实现对机器人的远程监控和操作。
无缝的系统集成
- 连接各种硬件：通过 NI 的硬件（如 CompactRIO, PXI, cRIO）和软件驱动（如 NI-VISA, NI-DAQmx），LabVIEW 可以作为整个自动化系统的“大脑”，统一协调机器人、PLC、视觉系统、I/O 模块等所有设备。
- 数据库与网络通信：可以轻松将生产数据（如产量、循环时间、质量数据）写入数据库（如 SQL, MySQL），或通过 OPC、TCP/IP、Modbus 等协议与其他系统通信，实现工业 4.0 和智能制造。
快速原型开发与验证

在项目初期,可以先在 LabVIEW 中搭建整个机器人的控制逻辑框架，并进行仿真测试，而无需等待机器人硬件完全到位，这大大缩短了开发周期。

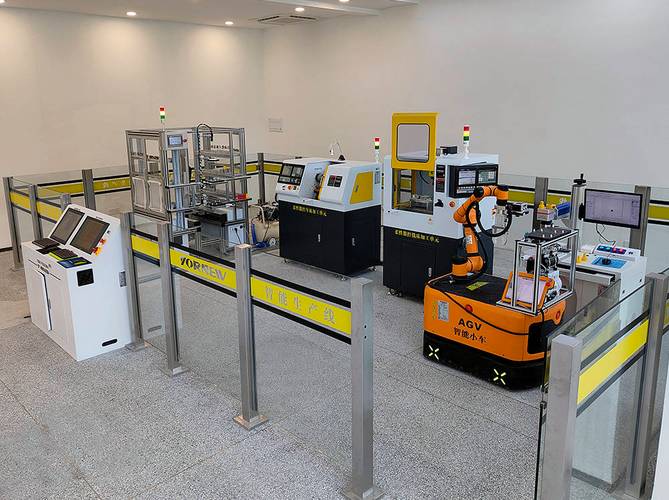

（图片来源网络，侵删）

LabVIEW 如何连接和控制工业机器人？（实现方式）

LabVIEW 本身不直接与机器人控制器通信，它需要通过中间件或硬件接口，主要有以下几种主流方式：

使用 OPC (OPC UA / DA) 通信（最常用、最通用）

这是目前最推荐、最灵活的方式。

原理：
1. 机器人控制器（如西门子、倍福、施耐德）或机器人厂商提供的软件包（如 KUK.KRC, Fanuc FOCAS）通常会提供一个 OPC 服务器。
2. LabVIEW 作为 OPC 客户端，通过 NI 的 OPC Server 工具包（现在推荐使用 NI OPC UA Server）连接到机器人控制器的 OPC 服务器。
3. 通过读写 OPC 标签（Tags），实现与机器人的数据交换。
优点：
- 跨平台、跨品牌：只要机器人控制器支持 OPC，就可以用 LabVIEW 控制，不局限于某个特定品牌。
- 标准化：OPC 是工业自动化领域的标准通信协议，稳定可靠。
- 数据丰富：可以读写机器人几乎所有内部变量，如关节坐标、世界坐标、程序状态、I/O 信号、报警信息等。
缺点：
- 需要机器人控制器或第三方软件支持 OPC 服务器。
- 实时性可能略低于直接通信方式,但对于绝大多数应用已足够。

使用厂商提供的软件包/驱动（专用性强）

一些机器人厂商会与 NI 合作，或提供自己的 LabVIEW 接口。

示例：
- KUKA：有官方的 KUKA Sunrise Toolbox，可以直接在 LabVIEW 中调用 KUKA 的 API，实现底层控制。
- Universal Robots (UR)：社区和官方都有提供 LabVIEW 的工具包，通过 TCP/IP Socket 进行通信，非常方便。
- Fanuc / Yaskawa：有时会提供基于 DLL 或 FOCAS 协议的驱动，LabVIEW 可以通过调用 DLL 或使用 NI 的 FOCAS 工具包来连接。
优点：
- 功能最强大：通常能提供最底层的控制权限和最丰富的功能。
- 性能最好：通信延迟最低，适合对实时性要求极高的应用（如高速码垛、力控）。
缺点：
- 专属性强：通常只能用于特定品牌的机器人。
- 可能需要额外购买或授权。

使用串口通信（简单、低速）

适用于一些老旧或简单的机器人,或者通过串口连接机器人控制器。

原理：LabVIEW 使用 VISA 工具包，通过 RS-232/RS-485 串口发送和接收符合机器人协议的指令字符串（如 ASCII 码）。
优点：
- 几乎所有机器人都支持串口通信。
- 硬件简单,成本低。
缺点：
- 速度慢：不适合高速数据传输。
- 协议复杂：需要自己解析或生成机器人专有的指令集，开发工作量大。
- 稳定性较差：容易受到干扰。

使用 NI 硬件作为网关

在一些复杂系统中,可以使用 NI 的 CompactRIO 或 PXI 系统作为通信网关。

原理：
1. CompactRIO/PXI 运行一个实时操作系统（如 LabVIEW Real-Time）。
2. 它通过高速、可靠的工业总线（如 EtherCAT, Profinet）连接机器人控制器。
3. 它通过以太网或 OPC 与上位机的 LabVIEW 应用程序通信。
优点：
- 实时性高：对于需要硬实时控制的应用（如机器人与外部轴的同步），这是最佳方案。
- 系统稳定：将实时任务和监控任务分离，提高系统可靠性。
缺点：
成本较高,系统架构复杂，通常用于大型或高端项目。

典型应用场景

LabVIEW + 工业机器人的组合几乎可以应用于所有自动化领域，尤其擅长以下场景：

机器人视觉引导
- 流程：工业相机拍照 -> LabVision Vision Acquisition 模块采集图像 -> Vision Development Module 进行图像处理（定位、识别、测量）-> 将计算出的偏移量发送给机器人 -> 机器人根据偏移量修正路径进行抓取或放置。
- 优势：LabVIEW 将视觉算法和机器人控制无缝集成在一个平台，开发效率高。
复杂力控打磨/去毛刺
- 流程：机器人末端安装力传感器 -> LabVIEW 实时读取力传感器数据 -> 在 LabVIEW 中编写力控算法（如恒力控制、路径跟随）-> 将力控指令通过 OPC 发送给机器人，实时调整机器人姿态和速度。
- 优势：LabVIEW 强大的实时数据处理能力是实现平滑、精确力控的关键。
自动化测试与数据采集
- 流程：机器人执行一系列预设动作（如插拔、按压、拧螺丝）-> LabVIEW 通过数据采集卡连接被测产品的传感器（如电压、电流、位移）-> 记录和分析所有数据，生成测试报告。
- 优势：将机械运动、电气测试和数据管理融为一体，构建完整的测试站。
人机协作与监控
- 流程：在工控机上用 LabVIEW 开发一个 HMI 界面 -> 操作员可以通过界面启停机器人、选择程序、查看实时动画、修改参数 -> 界面还可以接收来自机器人的报警信息，并提示处理方法。
- 优势：提供直观、友好的操作体验，降低对操作员技能的要求。

学习与开发资源

如果你打算开始这个方向,可以参考以下资源：

官方网站：
- NI (National Instruments) 官网：搜索 "LabVIEW Robotics"、"OPC UA LabVIEW"、"NI Motion" 等关键词，有大量的白皮书、示例代码和教程。
- 机器人官网：如 KUKA, Universal Robots, ABB 等，查看它们提供的 LabVIEW 接口文档。
在线课程：
- NI eLab：NI 官方的在线学习平台，有 LabVIEW 基础到高级的课程。
- Udemy / Coursera：搜索 "LabVIEW for Robotics"、"Industrial Automation with LabVIEW" 等课程。
社区与论坛：
- NI Community：官方技术论坛，可以提问和交流。
- GitHub：搜索 "LabVIEW Robot"，可以找到一些开源的项目和代码示例。
- 专业论坛：如"控制工程网"、"工控网"等国内论坛。
硬件：
- 从 NI myRIO 或 CompactRIO 入手是学习机器人控制的好方法，它们集成了 FPGA，可以实现实时控制。
- 对于初学者,一个支持 OPC 的桌面机器人或协作机器人是理想的实验平台。
