（H1）：Arduino行走机器人终极指南：从零开始，打造你的第一个机械生命体

Meta描述： 想用Arduino制作一个行走机器人？本文提供从零开始的完整教程，包含硬件清单、电路连接、核心代码解析与组装调试技巧，无论你是新手还是爱好者，这份详尽的Arduino行走机器人指南都将助你成功迈出DIY第一步！

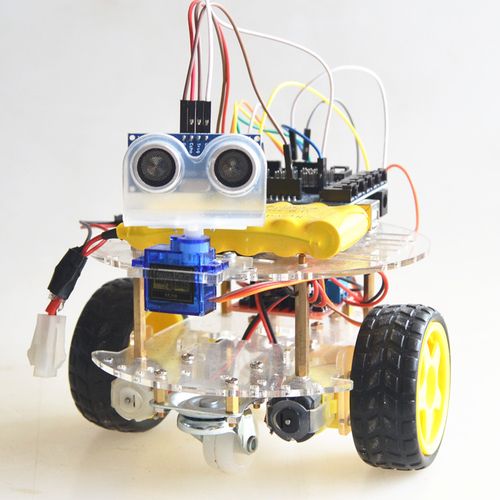

（图片来源网络，侵删）

引言：当Arduino遇上机械美学，唤醒你的创造力

在创客的世界里,没有什么比亲手创造一个能动的生命体更令人兴奋的了，想象一下，一个由你亲手编程、组装的Arduino行走机器人，在你的桌面上迈着独特的步伐，笨拙而又坚定地探索着这个世界，这不仅是一个项目，更是一场融合了电子工程、机械设计和人工智能（或更准确地说是“智能控制”）的奇妙冒险。

“Arduino行走机器人”是无数电子爱好者和创客的入门梦想，面对复杂的机械结构和看似高深的代码，许多人望而却步，别担心，这篇文章就是你的专属导航，我们将化繁为简，带你一步步拆解这个项目，从核心原理到最终实现，让你清晰地了解如何打造一个属于自己的、会走的Arduino机器人。

第一部分：核心解构——你的行走机器人“大脑”与“骨骼”

在动手之前,我们必须先理解两个核心组件：大脑（控制核心）和骨骼（机械结构）。

大脑：为什么选择Arduino？

Arduino是一个开源的电子原型平台,它简单、灵活且成本极低，对于行走机器人项目，它无疑是最佳选择。

（图片来源网络，侵删）

简单易用的编程环境： 基于C/C++的IDE，语法直观，拥有海量现成的库（Library），让你无需从零开始写底层驱动。
丰富的I/O接口： Arduino板（如常用的Arduino Uno）拥有足够的数字和模拟引脚，可以轻松连接电机驱动器、传感器等模块。
强大的社区支持： 无论你遇到什么问题，几乎都能在论坛、教程和视频中找到解决方案，全球数百万创客是你的后盾。

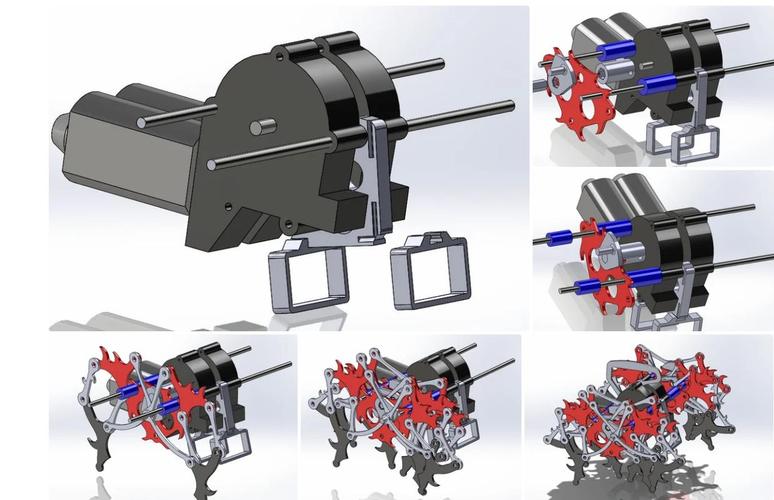

骨骼：行走机器人的结构类型

行走机器人的结构多种多样,对于初学者，我们强烈推荐以下两种：

双足（人形）机器人
- 优点： 形象可爱，模仿人类，挑战性强，完成后的成就感爆棚。
- 缺点： 控制算法最复杂，需要精确协调至少12个舵机（6个自由度）的运动，平衡控制是巨大挑战。
- 推荐指数： ⭐⭐⭐⭐ (难度较高，适合有经验的玩家)
四足（蜘蛛）机器人
- 优点： 强烈推荐初学者选择！ 结构相对稳定，容错率高，只需控制8个舵机即可实现多种步态（如小跑、爬行），是学习步态控制算法的完美平台。
- 缺点： 舵机数量较多，成本略高于双足。
- 推荐指数： ⭐⭐⭐⭐⭐ (平衡了难度与趣味性，是最佳入门选择)

本教程将以四足机器人为例进行讲解，其核心原理同样适用于更复杂的结构。

（图片来源网络，侵删）

第二部分：动手实践——你的“创客工具箱”清单

工欲善其事,必先利其器，在开始组装前，请准备好以下所有物料。

组件名称	推荐规格/型号	数量	备注
主控板	Arduino Uno R3 或 Arduino Nano	1	机器人的大脑
电机驱动	PCA9685 16路PWM舵机驱动板	1	用于精确控制多个舵机，避免Arduino供电不足
执行器	SG90或MG90S微型舵机	8	机器人的“肌肉”，提供关节转动动力
机械结构	3D打印四足机器人骨架套件	1套	可在网上购买，如“OpenCat”、“Bittle”等开源项目的简化版
电源	18650锂电池 + 电池盒（或5V/2A电源适配器）	1	为舵机和Arduino供电，建议使用独立供电
连接线材	杜邦线（公对母，母对母）	若干	用于连接各模块
其他	螺丝、螺母、扎带等	若干	固定零件

第三部分：组装与连接——赋予机器人“生命”的物理连接

这是将一堆零件变成一个机器人的关键一步,请耐心、细致地操作。

步骤1：组装机械骨架

根据你购买的3D打印套件说明书,使用螺丝和螺母将所有部件组装起来，这个过程需要一定的耐心，确保每个关节都能顺畅转动。
核心提示： 在安装舵机前，先测试一下每个舵机是否能正常转动。

步骤2：连接舵机与驱动板

PCA9685驱动板有16个PWM输出通道,我们使用其中8个。
将8个舵机的信号线（通常是橙色或黄色线）依次连接到驱动板的CH00到CH07接口。
注意： 舵机的电源线（红色）和地线（棕色/黑色）先不要直接接到驱动板上，因为8个舵机同时工作电流很大，容易烧毁驱动板。

步骤3：连接驱动板与Arduino

这是数据通信的桥梁,采用I2C协议，只需4根线：
- VCC (驱动板) -> 5V (Arduino): 为驱动板逻辑部分供电。
- GND (驱动板) -> GND (Arduino): 共地。
- SCL (驱动板) -> A5 (Arduino Uno): 时钟线。
- SDA (驱动板) -> A4 (Arduino Uno): 数据线。
核心提示： I2C协议允许多个设备共享同一对总线，非常方便。

步骤4：连接电源系统

方案A（推荐）：独立供电
1. 将18650电池盒的正负极分别连接到舵机电源分配器的正负极。
2. 将电源分配器的输出接到PCA9685驱动板的V+和GND接口（这是给舵机供电的）。
3. 将Arduino的VIN和GND引脚分别接到电源分配器的输出上，为Arduino主板供电。
4. 关键： 将驱动板的VCC和GND（逻辑供电）连接到Arduino的5V和GND，这样形成了两套独立的供电系统，安全可靠。
方案B：USB供电
如果只是短暂测试,可以用USB线给Arduino供电，但舵机的大电流可能会通过USB从电脑获取，不稳定且有风险。

连接完成后的检查：

再次检查所有连接,确保没有短路（正负极相碰）。
确认舵机线、杜邦线都插紧。

第四部分：编程与控制——为机器人注入“灵魂”

最激动人心的部分来了——让机器人动起来！

步骤1：安装必要的库 打开Arduino IDE，点击 项目 -> 加载库 -> 管理库...，搜索并安装以下两个库：

Adafruit PWM Servo Driver Library：PCA9685驱动库。
Adafruit BusIO：I2C通信依赖库。

步骤2：编写核心代码

#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>
// 创建PCA9685对象，默认I2C地址是0x40
Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver();
// 定义舵机参数
#define SERVO_MIN_PULSE 150  // 最小脉冲宽度 (约0度)
#define SERVO_MAX_PULSE 600  // 最大脉冲宽度 (约180度)
#define SERVO_FREQ 50        // 舵机频率为50Hz
// 定义8个舵机的控制引脚（对应PCA9680的CH00-CH07）
// 注意：这个数组需要根据你的机器人腿部结构进行映射！
// 这里只是一个示例，你需要根据实际连接调整。
int servo_pins[8] = {0, 1, 2, 3, 4, 5, 6, 7};
void setup() {
  Serial.begin(9600);
  Serial.println("四足机器人初始化中...");
  pwm.begin();
  pwm.setOscillatorFrequency(27000000);  // 根据你的板子设置
  pwm.setPWMFreq(SERVO_FREQ);            // 设置PWM频率为50Hz
  // 初始化所有舵机到中间位置 (90度)
  for (int i = 0; i < 8; i++) {
    setServoAngle(i, 90);
  }
  delay(2000);
}
void loop() {
  // --- 示例：执行一个简单的“点头”动作 ---
  // 这里只是演示如何控制单个舵机，真正的步态控制需要复杂的数学计算
  // 假设第一个舵机（servo_pins[0]）是头部舵机
  Serial.println("点头：向下");
  setServoAngle(servo_pins[0], 45);  // 旋转到45度
  delay(500);
  Serial.println("点头：向上");
  setServoAngle(servo_pins[0], 135); // 旋转到135度
  delay(500);
  // --- 更进一步：实现一个“交替 tripod gait”（三角步态）---
  // 这需要为8个舵机规划出精确的角度序列，是项目的核心难点。
  // 通常会创建一个函数，如 `void tripodGait()`，在loop中循环调用。
}
// 辅助函数：将角度（0-180）转换为PWM脉冲宽度
void setServoAngle(int servo_num, int angle) {
  // 限制角度范围
  angle = constrain(angle, 0, 180);
  // 将角度映射到脉冲宽度
  int pulse = map(angle, 0, 180, SERVO_MIN_PULSE, SERVO_MAX_PULSE);
  // 发送PWM信号到指定的舵机
  pwm.setPWM(servo_num, 0, pulse);
}

代码解析与调试：

舵机映射： 代码中最关键也是最需要你动手修改的是 servo_pins 数组和 setServoAngle 函数的调用，你必须搞清楚，你给哪个舵机发信号，它的哪条腿会动，这个过程需要大量的试错和调试。
角度校准： SERVO_MIN_PULSE 和 SERVO_MAX_PULSE 的值可能因舵机批次不同而略有差异，你需要通过实验找到最适合你舵机的值。
步态算法： 上述代码只是一个简单的演示，要让机器人真正“行走”，你需要研究步态算法，最经典的是三角步态，它将四条腿分为两组（如左前和右后为一组，左后和右前为一组），一组腿抬起时，另一组腿支撑身体，交替前进，这需要为每个腿在不同时刻的抬、落、前、后动作计算出精确的角度。

第五部分：进阶之路——从“能走”到“会思考”

恭喜你！如果到这里你的机器人已经能够迈出第一步，那么你已经超越了大多数初学者，但这只是开始。

传感器融合： 在机器人上安装IMU（惯性测量单元，如MPU6050），它可以感知机器人的姿态，通过PID（比例-积分-微分）控制算法，你可以根据IMU的数据实时调整各腿的发力，让机器人实现动态平衡，即使在不平坦的地面上也能稳定行走，这已经触及了机器人控制的核心领域。
智能避障： 添加超声波传感器（HC-SR04）或红外避障传感器，让机器人在行走中能“看见”前方的障碍物并自动绕开，这可以看作是机器人的初级“感知”能力。
无线遥控： 加入蓝牙模块（HC-05/06）或NRF24L01无线模块，你就可以用手机App或一个简单的遥控器来指挥你的机器人了，这大大提升了交互性和趣味性。
