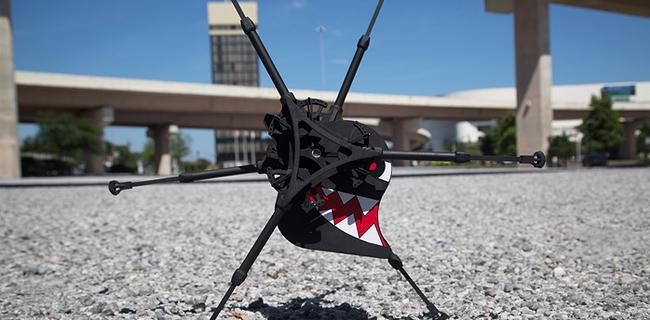

outrunner跑机器人

这是一个典型的机器人学、电子、机械和软件的交叉项目，下面我将从核心原理、优缺点、系统构成、制作步骤和挑战等方面，为你进行全面的解析。

什么是 Outrunner 电机？

要理解它的结构特点：

• 内转子: 我们常见的无人机电机、大多数电风扇电机都是内转子，它的特点是定子（线圈）在内，转子（磁钢）在外，轴连接着转子，由于转子质量轻，转速极高，扭矩相对较小，适合需要高速的场景。
• 外转子: Outrunner 电机正好相反，它的定子（线圈）在内，转子（磁钢和外壳）在外，当电机转动时，是整个外壳（连同上面的螺旋桨或轮胎）在旋转。

Outrunner 的核心优势：

• 高扭矩: 因为整个转子外壳（质量较大）在旋转，它能产生非常大的扭矩，非常适合直接驱动需要较大力量的轮子。
• 结构紧凑: 电机本身就是轮毂的一部分，可以设计得非常紧凑。

为什么 Outrunner 适合跑机器人？

对于跑机器人,尤其是双足或四足机器人，腿部驱动需要瞬间爆发出巨大的扭矩来抬起身体、推动前进，Outrunner 电机的高扭矩特性使其成为理想的执行器。

• 直接驱动: 理想情况下，可以将电机的转子外壳直接作为机器人脚部的“脚掌”或连接小腿的关节，省去了复杂的减速齿轮箱，这大大简化了机械结构，减少了传动损耗和重量。
• 高功率密度: 单位重量或体积能提供很大的功率，让机器人更轻、更强。
• 快速响应: 无电刷，响应速度快，适合需要快速调整姿态的动态奔跑。

系统构成：一个跑机器人需要什么？

一个基于 Outrunner 的跑机器人，不仅仅是几个电机那么简单，它是一个复杂的系统：

A. 机械结构

• 骨架: 通常使用 3D 打印件（如 PLA, PETG, ABS）、碳纤维板、铝合金或亚克力板来构建机器人的身体和腿部。
• 腿部: 设计腿部连杆结构，将电机的旋转运动转化为腿部的摆动，这是最关键的部分，需要考虑运动学。
• 关节: 使用 Outrunner 电机作为关节驱动器，髋关节和膝关节都可以用一个 Outrunner 电机来控制。

B. 驱动与控制核心

这是机器人的“大脑”和“神经”。

• 主控制器: 一块微控制器，负责运行整个机器人的程序，常用选择：
  • Arduino系列: 简单易用，适合入门。
  • STM32系列: 性能更强，实时性好，适合复杂的控制算法。
  • Raspberry Pi: 性能最强，可以运行操作系统和更高级的AI算法，但实时性较差，通常需要配合一个协处理器（如Arduino）来处理实时控制。
• 电机驱动器: 绝对不能直接用主控制器的IO口驱动 Outrunner！必须使用专门的电子调速器，也就是我们常说的 ESC。
  • ESC 接收来自控制器的 PWM 信号，并将其转换成驱动电机三相线圈的大电流。
  • 对于机器人项目,你需要选择可编程 ESC，如 BLHeli_32 (BLHeli_S) 或 KISS 系列，你可以通过编程卡或软件设置电机的方向、启动模式、电流限制等。
• 传感器: 为了实现稳定的奔跑，机器人需要感知自身状态。
  • IMU (惯性测量单元): 最核心的传感器，包含陀螺仪和加速度计，用于测量机器人的姿态（是否倾斜）、角速度和加速度，这是实现动态平衡和步态控制的基础。
  • 关节编码器: 可选但强烈推荐，安装在电机轴上，可以精确测量关节的角度和速度，实现更精确的闭环控制。
  • 力传感器/电流传感器: 可以测量脚掌接触地面的冲击力或电机的输出电流，判断是否着地、发力等。

C. 电源系统

• 电池: 需要提供高放电倍率的锂电池，如 LiPo 或 Li-Ion，电压和容量需要根据电机的需求来选择，很多 Outrunner 电机工作在 6S (22.2V) 或 8S (29.6V) 电压下。
• 电池管理系统: 保护电池，防止过充、过放，确保安全。

D. 软件

这是最困难、最核心的部分，将硬件“激活”。

• 固件: 烧录到主控制器中，负责：
  • 读取传感器数据（IMU等）。
  • 实现控制算法（见下文）。
  • 计算每个关节的目标角度和速度。
  • 向 ESC 发送 PWM 信号。
• 控制算法:
  • 步态生成: 定义机器人如何迈步，对角小跑是四足机器人最常用的步态，两条对角腿同时抬起，另两条支撑身体。
  • 平衡控制: 这是动态奔跑的精髓，通常使用零力矩点 的概念，通过不断调整腿部位置，将 ZMP 维持在支撑多边形内，防止机器人摔倒，PID 控制器或更高级的 LQR (线性二次调节器) 算法常用于此。
  • inverse kinematics (逆运动学): 已知脚掌的目标位置，计算出各个关节（髋、膝、踝）需要转动的角度。

制作流程（简化版）

1. 设计与建模: 使用 Fusion 360, SolidWorks 等软件设计机器人的 3D 模型，规划腿部尺寸和运动范围。
2. 3D 打印与加工: 打印所有机械部件，并进行打磨、组装。
3. 电子系统搭建:
   • 将 ESC、主控、IMU 等元件固定在机器人身体上。
   • 正确连接所有线路：电池 -> PDB (电源分配板) -> ESCs -> 电机；主控 -> ESCs (信号线)；主控 -> IMU。
   • 注意: ESC 的信号线通常是 3 线（信号+，电源+，地），需要连接到主控的 PWM 引脚。
4. ESC 配置: 使用编程卡或 BLHeli Suite 配置每个 ESC，设置电机方向、启动模式等。
5. 基础测试:
   • 电机测试: 编写一个简单的程序，让主控依次给每个 ESC 发送 PWM 信号，观察电机是否按预期转动（方向是否正确）。
   • IMU 测试: 读取 IMU 数据，检查数据是否正常（静止时加速度计 Z 轴应约为 1g）。
6. 控制算法开发:
   • 从最简单的开始：让机器人站立。
   • 然后实现平衡：轻微推一下，看机器人能否通过调整腿部恢复平衡。
   • 实现步态：让机器人迈出第一步，然后两步，然后循环起来。
7. 调试与优化: 这是最漫长的过程，不断调整 PID 参数、步态频率、步幅等，直到机器人能稳定地跑起来。

挑战与难点

• 机械设计: 腿部连杆的长度、质量分布对运动性能影响巨大，轻量化和强度需要平衡。
• 实时控制: 奔跑是高速动态过程，控制算法必须在几毫秒内完成计算并执行，对主控性能和代码效率要求极高。
• 传感器融合: IMU 数据有噪声和漂移，如何融合其他传感器数据（如编码器）得到最准确的状态，是关键技术。
• 步态规划: 设计一个稳定、高效、节能的步态非常困难，需要大量的数学和实验。
• 成本与安全: 高性能的 Outrunner 电机、高放电倍率电池、IMU 等都不便宜，大功率锂电池有起火风险，操作时务必小心。

学习资源与参考项目

• MIT Mini Cheetah: 这是四足机器人领域的标杆，其开源设计被广泛学习和模仿，虽然它使用的是有刷电机加减速器，但其控制算法和设计思想极具参考价值。
• Ghost Quadruped: 一个非常流行的基于 STM32 和 BLHeli_32 ESC 的开源四足机器人项目，完美诠释了如何用 Outrunner 制作跑机器人。
• YouTube: 搜索 "DIY Quadruped Robot", "BLHeli Outrunner Robot" 等关键词，有大量的制作教程和视频。
• 社区: 加入 DIY 机器人论坛（如 DIY Robotics, Reddit 的 r/robotics）或 QQ 群，可以找到很多志同道合的爱好者交流。

用 Outrunner 制作跑机器人是一个极具挑战性但回报丰硕的终极 DIY 项目，它要求你动手、动脑，并将多个领域的知识融会贯通，如果你有足够的热情和耐心，成功让机器人奔跑起来的那一刻，是无与伦比的成就感。
