核心概念：为什么选择 PROFINET 用于多机器人系统？

PROFINET 是一种基于工业以太网的总线系统，它非常适合多机器人应用,主要得益于其以下特性：

（图片来源网络，侵删）

实时性：PROFINET IRT (Isochronous Real-Time) 模式可以实现精确的、周期性的数据交换，确保多个机器人能够同步运动，避免碰撞，并协调执行复杂任务,其同步精度可以达到微秒级。
灵活性：PROFINET 支持多种拓扑结构（线型、树型、星型），可以根据现场布局灵活布线，它还支持“即插即用”和设备更换功能,简化了维护。
统一平台：机器人、PLC、HMI、传感器、驱动器等所有设备都运行在标准的以太网协议上，无需额外的网关，系统架构清晰,数据传输效率高。
强大的诊断功能：PROFINET 提供了全面的诊断工具，可以快速定位网络中任何设备（包括机器人控制器）的故障,大大缩短了停机时间。
集成运动控制：PROFINET CBA (Component-Based Automation) 或 IRT 模式可以直接在总线上传输运动控制命令（如点位、速度、轨迹）,无需额外的运动控制总线。

多机器人 PROFINET 网络架构

实现多机器人 PROFINET 通信,通常涉及以下几个关键部分：

硬件组成

机器人控制器：每个机器人的“大脑”，内置 PROFINET 接口（通常是一个或多个以太网口），发那科的 R-30iB 控制器、库卡 KRC4/KRC5 控制器、安川 DX200 控制器等。

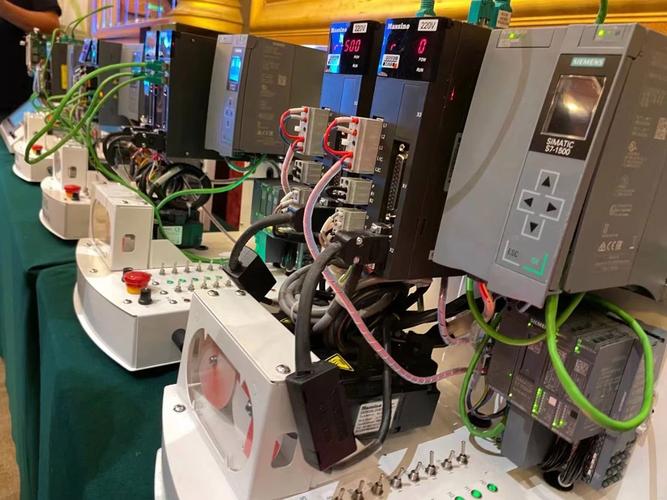

PLC (可编程逻辑控制器)：系统的“指挥官”，负责协调所有机器人的动作、逻辑控制和与外部设备的交互，西门子 S7-1500/S7-1200 系列。
PROFINET 交换机：网络的核心，根据应用场景选择：
- 非管理型交换机：适用于简单的、小型网络，成本低，配置简单,但诊断能力有限。
- 管理型交换机：强烈推荐用于多机器人系统，它支持 VLAN（虚拟局域网）、QoS（服务质量）、端口镜像和更详细的诊断功能，可以隔离关键控制流量,确保实时性不受网络广播风暴的影响。
电缆与连接器：使用标准的工业以太网电缆（如 Cat5e, Cat6）和防水/防尘的连接器（如 M12）。
HMI (人机界面)：用于监控和操作整个系统。

网络拓扑结构

对于多机器人系统,推荐以下两种拓扑：

线型/树型拓扑（推荐）
- 描述：交换机之间串联，设备（PLC、机器人）连接到交换机的不同端口。
- 优点：布线清晰，易于扩展,使用管理型交换机可以很好地管理数据流。
- 示例：PLC -- Switch1 -- Robot1 -- Switch2 -- Robot2 -- Robot3
星型拓扑
（图片来源网络，侵删）
- 描述：所有设备都直接连接到中央交换机。
- 优点：结构简单,单点故障排查容易。
- 缺点：当机器人数量很多时,中央交换机的端口数量和布线成本会很高。

软件配置与数据交换

这是整个系统的核心，分为两个层面：网络配置 和 应用数据交换。

A. 网络配置 (使用 GSD 文件)

GSD 文件：每个 PROFINET 设备（包括机器人控制器）都会提供一个 GSD (General Station Description) 文件，这是一个 XML 文件，描述了设备的硬件、输入/输出数据长度、诊断信息等。
组态工具：使用西门子的 TIA Portal (博途) 或其他支持 PROFINET 的组态软件。
- 在 TIA Portal 中，通过“选项” -> “安装 GSD...” 导入所有机器人控制器、PLC、交换机的 GSD 文件。
- 在“网络视图”中，将 PLC 和各个机器人拖拽到视图中,并用以太网线连接起来。
- 为每个设备分配一个 PROFINET 设备名称 和 IP 地址，设备名称是 PROFINET 的核心标识符,用于在网络中唯一识别设备。
- 分配设备名称：通常需要使用一个 PROFINET 组态工具（如 Siemens SINAMICS Integration Tool 或第三方工具），通过设备上的服务接口（通常是一个 RJ45 口）将 TIA Portal 中生成的 .gse 文件下载到机器人控制器中,这一步将网络配置固化到设备中。

B. 应用数据交换 (输入/输出映射)

这是 PLC 与机器人之间实际控制数据和状态数据的传输通道。

定义数据结构：
- PLC (发送方)：在 TIA Portal 中定义一个 OUTPUT (或称为 P_TO_ROBOT) 数据块，DB_Robot_Control，这个数据块包含了所有发送给机器人的指令，如：
  - 启动/停止命令
  - 运动模式（PTP, LIN, CIRC）
  - 目标位置 (X, Y, Z, A, B, C)
  - 速度、加速度
  - 程序号
- 机器人 (接收方)：每个机器人控制器都会在内部创建一个与 PLC OUTPUT 数据块大小和结构完全匹配的输入区，机器人通过读取这个输入区来获取 PLC 的指令。
- PLC (接收方)：定义一个 INPUT (或称为 P_FROM_ROBOT) 数据块，DB_Robot_Status，这个数据块用于接收来自机器人的状态信息，如：
  - 机器人就绪/运行/错误状态
  - 当前实际位置
  - 程序执行进度
  - 错误代码
- 机器人 (发送方)：每个机器人控制器会自动将其内部的状态信息映射到这个 INPUT 数据块，PLC 通过读取它来了解机器人的实时情况。
建立 I/O 映射：
（图片来源网络，侵删）
- 在 TIA Portal 的“网络视图”中，选中 PLC 和其中一个机器人之间的连接。
- 在属性窗口中，找到“PROFINET 输入”和“PROFINET 输出”选项卡。
- 将 PLC 的 DB_Robot_Control (Output) 映射到机器人的输入区。
- 将机器人的输出区映射到 PLC 的 DB_Robot_Status (Input)。
- 对多个机器人重复此过程，确保每个机器人的 I/O 映射都正确且不冲突。

多机器人协调的关键技术

仅仅能通信还不够，多机器人系统的核心在于协调。

同步与互锁

硬互锁：通过 PROFINET I/O 信号实现，机器人1的“工作区域”信号连接到PLC，PLC在发送机器人2的启动命令前，会先检查机器人1的“工作区域”信号是否为“安全”状态,这是最基础的防碰撞方式。
软互锁：在 PLC 的程序逻辑中实现，PLC 综合所有机器人的位置、状态等信息，通过复杂的逻辑运算来决定何时允许哪个机器人运动，更灵活，但对 PLC 的计算能力要求高。

PROFINET IRT (等时同步实时)

对于需要高精度同步的应用（如多个机器人同时搬运一个大重物，或进行协同焊接），IRT 是最佳选择。

工作原理：主站（通常是 PLC）在网络中广播一个精确的时钟信号，所有从站（机器人）都与这个时钟同步。
实现效果：所有机器人可以在完全相同的时间点（在 5ms, 10ms, 15ms...）开始执行运动指令，实现纳秒级的同步精度,动作完美协调。

中央路径规划

PLC 作为中央大脑：PLC 负责全局的路径规划和任务分配，它知道所有机器人的当前位置和任务目标，通过算法计算出最优的、无冲突的运动路径，然后将路径点序列通过 PROFINET 发送给各个机器人。
优点：逻辑集中,易于管理全局任务。
缺点：对 PLC 的性能要求极高,网络延迟可能会影响路径的实时性。

分布式路径规划

机器人之间通信：机器人之间也通过 PROFINET 直接或通过 PLC 进行通信，每个机器人负责规划自己的局部路径，并“告知”其他机器人自己的意图。
优点：减轻了 PLC 的负担,响应更快。
缺点：系统更复杂,需要复杂的通信协议和算法来保证机器人间的协同。

实施步骤总结

规划与选型：确定机器人型号、PLC 型号和网络规模,选择管理型交换机。
物理布线：按照设计的拓扑结构进行布线,确保接地和屏蔽良好。
IP 地址规划：为所有设备规划一个静态的、有规律的 IP 地址段。
软件组态：
- 在 TIA Portal 中创建项目。
- 导入所有设备的 GSD 文件。
- 进行网络组态，分配 IP 地址和设备名称。
- 定义 PLC 与机器人之间的 I/O 数据结构（DB 块）。
- 建立 I/O 映射关系。
设备名称分配：使用 PROFINET 组态工具，将生成的设备名称文件下载到所有机器人控制器和 PLC 中。
编程与调试：
- 在 PLC 中编写控制逻辑，包括发送命令、接收状态、实现互锁和协调。
- 在机器人控制器中配置数据接口，使其能够读写与 PLC 交换的数据区。
- 分步调试：先确保单个机器人能与 PLC 正常通信，再逐步增加机器人,最后进行多机协调调试。
测试与优化：进行全面的测试，包括功能测试、性能测试（如同步精度）和安全性测试（如碰撞测试）。
