核心电机控制库

这是控制机器人运动的基石，主要用于驱动直流电机、步进电机和舵机。

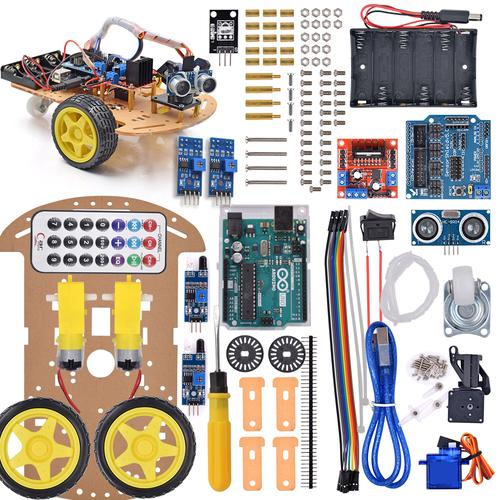

Arduino机器人控制库如何快速上手？-第1张图片-广州国自机器人
（图片来源网络，侵删）

AFMotor (Adafruit Motor Shield V2 Library)

  • 开发者: Adafruit
  • 适用硬件: 主要为 Adafruit 的 Motor Shield V2 设计,但也可以独立使用。
  • 功能:
    • 控制 直流电机 (带速度控制 - PWM)
    • 控制 步进电机
    • 控制 舵机
  • 优点:
    • 非常易于使用,几行代码就能让电机转起来。
    • 代码结构清晰,适合初学者。
    • 支持多种电机类型。
  • 缺点:
    • 主要为 Adafruit 的板子优化，在其他 Arduino 板上可能需要引脚映射。
    • 功能相对基础,不如其他库强大。
  • 安装: 在 Arduino IDE 的库管理器中搜索 "Adafruit Motor V2 Shield" 并安装。

示例代码 (控制一个直流电机):

#include <AFMotor.h>
// 创建一个 DC motor 对象，连接到 M1 端口
AF_DCMotor motor1(1);
void setup() {
  // 设置电机初始速度，0 (停止) 到 255 (最快)
  motor1.setSpeed(200);
}
void loop() {
  // 正转
  motor1.run(FORWARD);
  delay(2000);
  // 停止
  motor1.run(RELEASE);
  delay(1);
  // 反转
  motor1.run(BACKWARD);
  delay(2000);
  // 停止
  motor1.run(RELEASE);
  delay(1);
}

Encoder (Encoder Library by Paul Stoffregen)

  • 开发者: Paul Stoffregen (Teensy 的开发者)
  • 适用硬件: 几乎所有 Arduino,需要两个数字引脚。
  • 功能:
    • 精确读取编码器 的脉冲,用于测量电机转速和轮子位置。
    • 这是实现闭环控制（如 PID 控制）和里程计 的基础。
  • 优点:
    • 极其高效和精确，能处理非常快的脉冲信号,不会丢失计数。
    • 支持多种编码器类型。
    • 是构建高级机器人功能（如精确走直线、旋转指定角度）不可或缺的库。
  • 缺点:
    • 只是一个读取库，不包含控制逻辑，需要配合其他库（如 PID_v1）使用。
  • 安装: 在库管理器中搜索 "Encoder" 并安装。

示例代码 (读取编码器值):

#include <Encoder.h>
// 将编码器连接到引脚 2 和 3
Encoder myEnc(2, 3);
long oldPosition = 0;
void setup() {
  Serial.begin(9600);
}
void loop() {
  long newPosition = myEnc.read();
  if (newPosition != oldPosition) {
    oldPosition = newPosition;
    Serial.print("Encoder Position: ");
    Serial.println(newPosition);
  }
}

Servo (Arduino 内置库)

  • 开发者: Arduino 官方
  • 适用硬件: 几乎所有 Arduino。
  • 功能:
    • 控制 舵机，舵机用于需要精确角度控制的场合，如云台、机械臂关节、避障雷达等。
  • 优点:
    • 无需安装，是 Arduino IDE 自带的库。
    • 使用简单，servo.write(angle) 即可控制角度。
  • 缺点:
    • Servo.h 库会占用定时器，可能会与某些需要定时器的库（如 ServoTimer2）或 PWM 功能冲突。
  • 示例代码:
    #include <Servo.h>

Servo myservo; // 创建一个 servo 对象

int pos = 0; // 存储舵机位置的变量

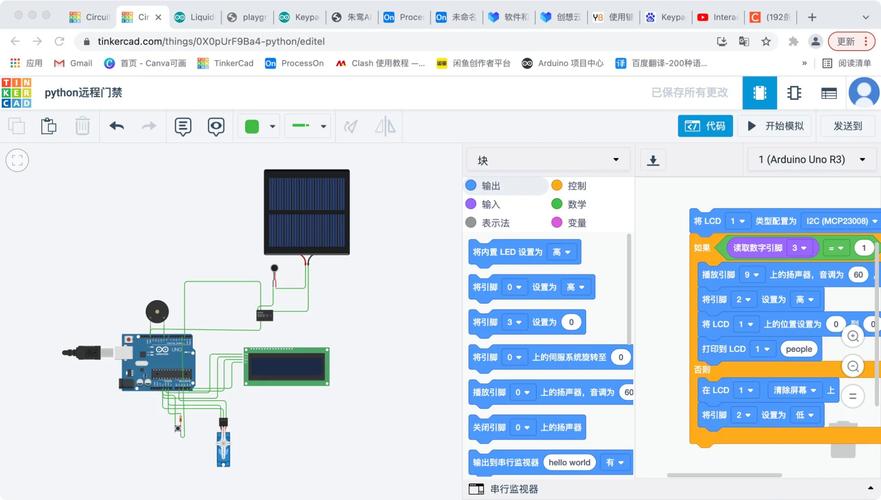

Arduino机器人控制库如何快速上手？-第2张图片-广州国自机器人
（图片来源网络，侵删）

void setup() { myservo.attach(9); // 将 servo 连接到引脚 9 }

void loop() { for (pos = 0; pos <= 180; pos += 1) { // 从 0 度到 180 度 myservo.write(pos); // 告诉舵机移动到 pos 位置 delay(15); // 等待 15ms 让舵机到达位置 } for (pos = 180; pos >= 0; pos -= 1) { // 从 180 度到 0 度 myservo.write(pos); // 告诉舵机移动到 pos 位置 delay(15); // 等待 15ms 让舵机到达位置 } }


---
### 二、运动学与导航库
当你的机器人有轮子和编码器后，就需要这些库来计算如何移动。
#### 1. `Encoder` (再次强调)
*   **核心作用**: 如上所述，`Encoder` 库是所有运动学计算的基础，没有精确的轮子转数，就无法知道机器人走了多远、转了多弯。
#### 2. `Odometry` (里程计计算)
*   **开发者**: 社区 (有多种实现)
*   **适用硬件**: 任何带有轮式编码器的机器人。
*   **功能**:
    *   根据左右轮子的编码器读数，计算机器人的**全局位置 (x, y)** 和**朝向**。
    *   这是实现**自主导航**、**建图** 的第一步。
*   **优点**:
    *   将硬件读数转化为有意义的几何信息。
*   **缺点**:
    *   通常需要用户自己实现或找一个合适的库，因为它与机器人的物理尺寸（轮距、轮周长）紧密相关。
*   **工作原理**:
    1.  读取左右轮子的编码器变化值 `ΔLeft` 和 `ΔRight`。
    2.  计算左右轮子行驶的距离: `Distance_left = ΔLeft * (Wheel_Circumference / Encoder_PPR)`。
    3.  计算机器人行驶的总距离和转向角度。
    4.  更新机器人的 x, y, theta 坐标。
---
### 三、多任务与高级控制库
机器人需要同时做很多事情（读传感器、控制电机、计算逻辑），这些库能帮你实现。
#### 1. `Encoder` + `PID_v1` (PID 控制库)
*   **开发者**: Brett Beauregard
*   **适用硬件**: 任何需要精确控制的系统。
*   **功能**:
    *   实现PID (比例-积分-微分) 控制算法。
    *   **为什么需要它？** 假设你想让机器人以特定速度前进，或者精确地旋转 90 度，仅仅给电机一个固定电压是不行的，因为地面摩擦力、电池电压变化等都会影响实际速度和位置，PID 控制器会根据 `Encoder` 反馈的**实际值**与**目标值**之间的**误差**，动态调整电机的输出，从而实现精确、稳定、快速的控制。
*   **优点**:
    *   **机器人控制的“黄金标准”**，能让你的机器人行为非常专业和稳定。
    *   广泛用于速度控制、位置控制、姿态控制等。
*   **安装**: 在库管理器中搜索 "PID" 并安装。
**简化概念**:
*   **P (比例)**: 误差越大，调整力度越大，快速响应，但可能有超调。
*   **I (积分)**: 累积过去的误差，用于消除静差（比如因为地面不平，机器人总是走偏一点点）。
*   **D (微分)**: 预测误差的未来趋势，用于抑制超调，让系统更稳定。
---
### 四、传感器与感知库
机器人需要“看”和“听”世界。
#### 1. `NewPing` (超声波测距)
*   **开发者**: Tim Eckel
*   **适用硬件**: HC-SR04 等超声波传感器。
*   **功能**:
    *   精确、快速地测量与前方障碍物的距离。
    *   支持多个传感器，且能有效防止传感器之间的干扰。
*   **优点**:
    *   比 `pulseIn()` 更快、更可靠。
    *   代码简单。
*   **安装**: 在库管理器中搜索 "NewPing"。
#### 2. `QMC5883LCompass` (电子罗盘)
*   **开发者**: 社区
*   **适用硬件**: QMC5883L 三轴磁力计。
*   **功能**:
    *   测量机器人当前的**朝向**（相对于地磁北极）。
    *   对于需要知道“我在哪”的机器人至关重要。
*   **优点**:
    *   价格便宜，使用方便。
*   **注意**: 磁力计容易受到周围磁场（如电机、电线）的干扰，需要进行校准。
#### 3. `VL53L0X` (激光测距)
*   **开发者**: Adafruit / Pololu
*   **适用硬件**: VL53L0X ToF (Time of Flight) 激光测距传感器。
*   **功能**:
    *   提供**非常精确**（毫米级）和**快速**的距离测量。
    *   不受颜色和光照影响，性能远超超声波。
*   **优点**:
    *   高精度、高速度。
*   **缺点**:
    *   价格比超声波贵。
---
### 五、整合与框架库
这些库为你提供了一个“脚手架”，让你可以更专注于逻辑而不是底层细节。
#### 1. `RobotControl` (一些厂商提供的库)
*   **开发者**: 一些机器人套件（如 DFRobot、Elegoo）会提供自己的控制库。
*   **功能**:
    *   通常封装了电机、舵机、常用传感器（如巡线、避障）的操作。
    *   提供简单的函数，如 `goForward()`, `turnLeft()` 等。
*   **优点**:
    *   对**初学者极其友好**，可以快速让机器人动起来，获得成就感。
*   **缺点**:
    *   **可移植性差**，通常只适用于特定套件。
    *   封装过度，不利于深入理解原理。
#### 2. `ROS2 for Arduino` (实验性)
*   **开发者**: 社区
*   **适用硬件**: 任何 Arduino，通常作为 ROS2 系统的微控制器节点。
*   **功能**:
    *   将 Arduino 连接到强大的 ROS2 (Robot Operating System 2) 生态中。
    *   Arduino 可以作为传感器数据采集板或电机驱动板，与上位机（树莓派、PC）进行通信。
*   **优点**:
    *   可以利用 ROS2 强大的导航、建图、 slam 等功能。
    *   适合构建复杂的机器人系统。
*   **缺点**:
    *   学习曲线陡峭，需要了解 ROS2 的概念。
    *   目前还处于较新的阶段，社区支持不如 ROS1 成熟。
---
### 库选择建议
| 你的目标 | 推荐的核心库组合 | 说明 |
| :--- | :--- | :--- |
| **初学者入门** | `AFMotor` + `RobotControl` (套件自带) | 快速上手，体验机器人基本运动，建立兴趣。 |
| **制作避障小车** | `AFMotor` / `L298N` 手动控制 + `NewPing` | 实现最基础的“看到障碍物就后退/转向”逻辑。 |
| **制作精确巡线/走迷宫机器人** | `Encoder` + `PID_v1` + 巡线传感器 | 使用编码器 + PID 实现高速、精确的直线和弯角行驶。 |
| **制作能自主导航的机器人** | `Encoder` (里程计) + `QMC5883L` (朝向) + `PID_v1` (运动控制) + `VL53L0X`/`NewPing` (感知) + 上位机 (树莓派+ROS) | 这是构建一个智能移动机器人的完整技术栈，Arduino 负责底层执行，树莓派负责高层决策。 |
| **学习机器人控制原理** | 从 `L298N` 手动控制开始，然后学习 `Encoder`，最后学习 `PID_v1` | 按部就班，亲手实现每个功能，理解每个库背后的原理。 |
###
对于大多数 Arduino 机器人项目，一个强大的组合是：
**`Encoder` (作为所有控制的基础) + `PID_v1` (实现精确运动) + 你喜欢的传感器库 (`NewPing`, `QMC5883L` 等)。**
从简单的库开始，随着项目复杂度的增加，逐步引入更强大的工具，祝你玩得开心！

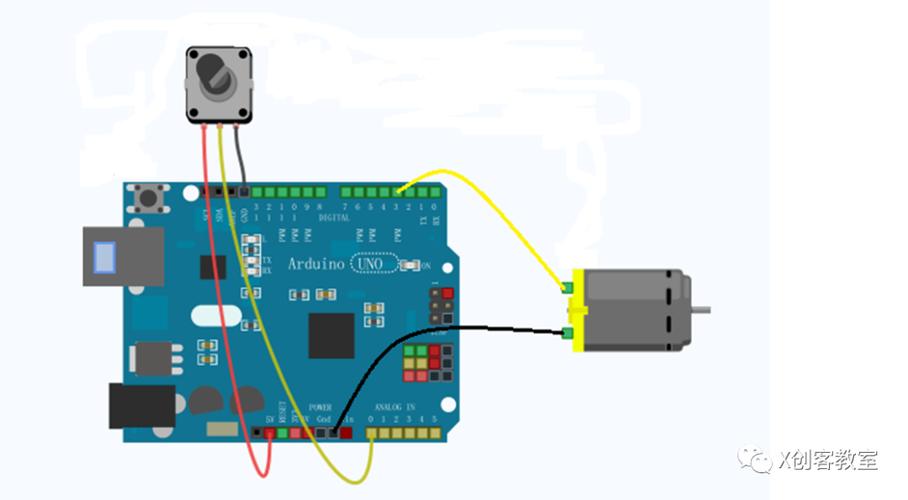

Arduino机器人控制库如何快速上手？-第3张图片-广州国自机器人
（图片来源网络，侵删）
