tof在无人机上的应用

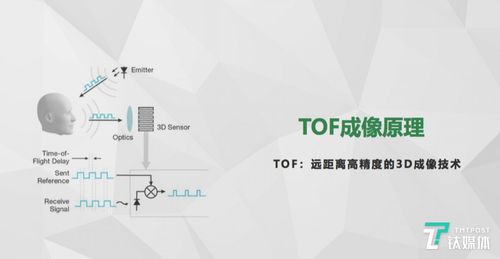

TOF技术是一种通过测量光（通常是红外光）从发射到反射回来的时间来计算距离的技术，就是“发射光 -> 碰到物体 -> 反射回来 -> 计算时间差 -> 换算成距离”。

由于其高精度、高刷新率、抗环境光干扰能力强等优点，TOF正成为现代无人机，尤其是消费级和工业级无人机中一项至关重要的核心技术。

TOF在无人机上的核心应用领域

TOF传感器在无人机上通常以“dToF”（直接飞行时间）的形式出现，其核心应用可以归结为以下几个方面：

精准定高与地形跟随

这是TOF最核心、最广泛的应用。

• 工作原理： 无人机底部的TOF传感器持续向下发射红外光束，通过接收地面反射光，实时计算出无人机与地面的精确距离（高度），这个数据是无人机飞行控制系统的重要输入。
• 解决的问题：
  • 传统超声波的局限性： 早期的无人机多使用超声波传感器，但它有探测距离短、易受风噪和地面材质（如地毯、水面）影响、角度窄等缺点。
  • 气压计的漂移： 气压计通过测量大气压来估算高度，但在温度变化、气流扰动或室内环境下，数据会存在“漂移”，不够稳定。
• TOF的优势：
  • 高精度： 厘米级的测距精度，能让无人机悬停在几乎一个固定的点上。
  • 高刷新率： 可以达到几十甚至上百赫兹，能快速响应地形变化，实现丝滑的飞行。
  • 抗干扰强： 不受地面材质影响，且不受可见光干扰，在室内外各种环境下都能稳定工作。
• 应用场景：
  • 精准悬停： 无论是在空中拍摄，还是在复杂环境中等待指令，TOF都能让无人机稳如磐石。
  • 智能跟随： 在跟随人或车辆时，TOF能实时测量与目标的高度差，保持无人机与目标之间的相对高度恒定，使画面更稳定。
  • 地形跟随飞行： 在低空穿越山地、森林或沿地面飞行时，TOF能实时探测前方地面高度，自动调整飞行高度，避免撞山或坠毁。

障碍物感知与避障

TOF是实现无人机“智能避障”的关键传感器之一。

• 工作原理： 无人机会在机身前、后、左、右、上等多个方向安装多个TOF传感器，形成立体的探测网络，每个传感器负责一个特定方向的测距，构建出无人机周围的3D点云或障碍物地图。
• 解决的问题：
  • 视觉避障的短板： 纯视觉避障（仅依赖摄像头）在光线不足、纹理单一（如白墙、玻璃）或高速运动时容易失效。
  • 超声波的局限： 探测距离近，无法应对远处的障碍物。
• TOF的优势：
  • 探测距离远： 高端TOF传感器有效探测距离可达10米甚至更远，为无人机提供了充足的反应时间。
  • 响应速度快： 光速传播，延迟极低，非常适合高速飞行中的紧急避障。
  • 可靠性高： 不依赖环境光和纹理，在黑夜、隧道、纯色墙壁等极端环境下依然能可靠工作。
• 应用场景：
  • 三轴机械云台避障： 当云台转动拍摄时，TOF可以防止云台或桨叶撞到附近的墙壁或树枝。
  • 全向避障飞行： 在自动返航、智能跟随或兴趣点环绕等智能飞行模式下，TOF能主动规避路径上的电线、树枝、建筑物等障碍物。
  • 安全降落： 在降落时，TOF能精确探测下方地面，避开不平整的区域或小障碍物，实现精准、安全的降落。

手势控制与交互

一些消费级无人机利用TOF实现更酷炫、更直观的人机交互。

• 工作原理： 无人机前部的TOF传感器不仅能测距，还能通过分析反射光斑的形状和变化来识别用户的手势。
• 解决的问题：

  传统遥控器操作需要学习,对新手不友好。

• TOF的优势：
  • 非接触式： 用户无需触碰任何设备，只需挥挥手就能控制无人机。
  • 识别简单直观： 如手掌靠近（起飞/降落）、手掌远离（悬停）、左右挥手（旋转）等。
• 应用场景：
  • 航拍自拍： 用户站在镜头前，通过手势让无人机起飞、跟随、拍摄照片和视频，操作极其简单。

室内导航与建图

在GPS信号弱的室内、桥下、矿洞等环境中，TOF是无人机实现自主飞行的关键。

• 工作原理： TOF可以与其他传感器（如IMU、视觉相机）融合，通过SLAM（即时定位与地图构建）技术，实时绘制周围环境的3D地图，并确定无人机自身的位置。
• 解决的问题：

  GPS失效时,无人机无法定位和导航。


  （图片来源网络，侵删）
• TOF的优势：
  • 提供精确的深度信息： 相比单目视觉，TOF直接提供深度数据，降低了SLAM算法的难度和计算量，建图更快速、更准确。
• 应用场景：
  • 电力巡检： 在变电站、高压走廊等电磁干扰强、GPS信号弱的区域，搭载TOF的无人机可以自主进行巡检。
  • 仓储盘点： 在大型仓库内，无人机可以自主飞行，扫描货架，进行库存盘点。
  • 灾后搜救： 在废墟、坍塌的建筑物内部，无人机可以利用TOF进行导航，寻找幸存者。

TOF与其他技术的对比

TOF在无人机上扮演了“眼睛和尺子”的角色，它为无人机提供了最基础、最可靠的“距离感”，虽然不如LiDAR精度高，但其成本、体积和功耗的优势，使其成为当前消费级和主流工业级无人机的理想选择，它极大地提升了无人机的飞行安全性、稳定性和智能化水平，是实现无人机自主飞行和高级应用不可或缺的技术基石。
