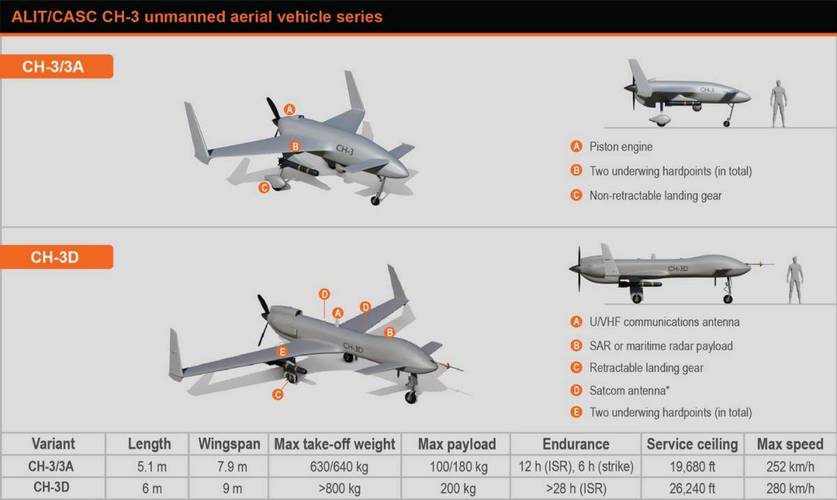

“彩虹”（CH）系列无人机是中国航天科技集团下属的航天彩虹无人机股份有限公司研制的一系列著名无人机，尤其以“彩虹-4”（CH-4）和“彩虹-5”（CH-5）为代表，在全球无人机市场中占据重要地位，其性能对标美国MQ-1“捕食者”和MQ-9“死神”无人机。

（图片来源网络，侵删）

下面我们将从工作原理和构造两个核心方面进行深入剖析。

工作原理

彩虹无人机的工作原理可以概括为一个“空中平台+任务载荷+地面控制+数据链”的综合系统，它本质上是“察打一体”的空中机器人,通过远程或自主控制执行任务。

核心工作流程

任务规划与起飞:
- 操作员在地面控制站内，通过任务规划软件设定好无人机的飞行航线、高度、速度、侦察区域、攻击目标等参数。
- 无人机在地面人员的引导下,通过弹射或滑跑方式起飞。
自主飞行与数据链通信:
（图片来源网络，侵删）
- 起飞后，无人机转入自主飞行模式，机载的飞控计算机（大脑）会严格按照预设航线，结合GPS/北斗等卫星导航系统信号,自主控制飞行姿态和航向。
- 在飞行过程中，无人机通过数据链持续与地面控制站保持联系，数据链是无人机的“神经”，双向传输信息：
  - 上行链路: 地面站向无人机发送指令，如航线修正、改变任务模式、控制任务载荷等。
  - 下行链路: 无人机向地面站传输遥测信息和侦察数据，遥测信息包括无人机自身的状态（位置、速度、高度、油量、发动机转速、各系统工作温度等），侦察数据则包括光电/红外相机拍摄的视频、图像,雷达探测到的信号等。
任务执行:
- 侦察任务: 当无人机飞抵目标区域，机载的光电侦察吊舱开始工作，对地面进行持续扫描、锁定和跟踪，获取的实时高清视频和图像通过数据链传回地面站,供情报分析人员研判。
- 打击任务: 对于察打一体型号（如CH-4/CH-5），在锁定目标后，地面操作员可以发出指令，无人机通过内置的武器挂架携带的精确制导导弹（如AR-1空地导弹）或制导炸弹对目标发起攻击，整个“发现-识别-锁定-跟踪-打击-评估”（F2T2EA）过程可以闭环完成。
返航与降落:
- 任务完成后，无人机接收到返航指令,自动沿预设航线或实时规划航线返回机场。
- 在降落阶段，飞控系统结合GPS和视觉/微波雷达等传感器，实现自动精准着陆,大大降低了对操作员的要求和降落风险。

关键技术原理

自主飞行原理: 依赖于飞控系统，该系统集成了惯性测量单元（IMU，感知加速度和角速度）、大气数据计算机（感知空速、高度）、卫星导航接收机（GPS/北斗）和磁力计等多种传感器，通过卡尔曼滤波等算法融合多源数据，精确解算出飞机的姿态、位置和速度，并控制舵面偏转或电机转速,实现稳定飞行和精确导航。
察打一体原理: 核心在于传感器融合和精确制导。
- 传感器融合: 光电/红外传感器提供视觉信息，数据链将信息实时传输给地面操作员，操作员在屏幕上“看到”目标，并通过数据链“遥控”无人机进行瞄准。
- 精确制导: 无人机挂载的导弹本身具备独立的制导系统（如激光半主动制导、红外成像制导），无人机的作用是“发现并照射”目标（尤其是激光制导导弹需要持续照射）,引导导弹飞向目标。

构造

彩虹无人机通常采用常规气动布局，主要由以下几个部分构成，可以看作一架高度集成的无人飞机，我们以典型的“彩虹-4”为例进行说明。

机体结构

机翼: 采用大展弦比平直翼，这是长航时无人机的典型特征，优点是升阻比高，可以在低速飞行时获得足够的升力，从而节省燃油，延长滞空时间，机翼内部通常作为油箱,是燃油的主要储存空间。
机身: 采用流线型设计，以减小飞行阻力，机身内部主要容纳：
- 任务舱: 用于安装光电侦察吊舱、合成孔径雷达等核心任务设备。
- 设备舱: 安装飞控计算机、电源管理单元、航电设备等。
- 武器舱: 在机翼下方,用于挂载导弹和炸弹。
尾翼: 包括垂直尾翼（垂尾）和水平尾翼（平尾），垂尾提供航向稳定性，平尾提供俯仰和滚转稳定性,并用于控制飞机的升降。
起落架: 采用可收放式前三点起落架，用于地面滑跑起飞和降落,降落时可收回以减小飞行阻力。

动力系统

这是决定无人机性能的关键之一，彩虹系列主要采用活塞式发动机。

发动机: 通常选用高性能的航空活塞发动机，并配备**定速恒速螺旋桨，这种组合效率高、油耗低，非常适合长航时飞行，彩虹-4使用的奥地利ROTAX发动机，功率在100马力左右,能使其在5000米高空巡航超过40小时。
优点: 相比涡喷/涡扇发动机，活塞发动机油耗极低，采购和维护成本也较低,非常适合执行中低空的长时间监视任务。
（注）新一代型号: 新型的彩虹-10（垂直起降固定翼无人机）采用混合动力，结合了电机和发动机的优势,实现垂直起降和高效巡航。

飞控与航电系统

这是无人机的“大脑”和“神经系统”。

飞控计算机: 核心部件，负责处理所有传感器数据，执行飞行控制算法，并向各执行机构（舵机、发动机控制器等）发出指令。
传感器套件:
- 惯性测量单元: 测量角速度和加速度。
- GPS/北斗接收机: 提供精确的地理位置和速度信息。
- 大气数据传感器: 测量空速、高度、气压等。
- 磁力计: 辅助航向确定。
通信数据链: 高可靠的视距数据链和卫星通信数据链。
- 视距数据链: 用于近距离、直接视线范围内的通信，传输速率高,延迟低。
- 卫通数据链: 通过中继卫星进行超视距通信，使无人机能够控制数千公里外的目标,实现全球到达。

任务载荷系统

这是无人机的“眼睛”和“拳头”,决定了它能做什么。

侦察载荷 (眼睛):
- 光电/红外侦察吊舱: 这是彩虹无人机的标志性装备，通常集成在一个球形的转塔内，包含：
  - 高清可见光摄像机: 用于白天和光照良好条件下的侦察,可进行变焦。
  - 红外热像仪: 用于夜间、雾霾等恶劣天气下的目标探测,通过探测目标与背景的温差来成像。
  - 激光测距/指示器: 用于精确测量目标距离,并为激光制导导弹照射目标。
- 合成孔径雷达: 可穿透云、雾、烟尘，进行全天候、全天时的地面成像侦察,能发现隐蔽目标。
武器载荷 (拳头):
- 机翼挂架: 通常在机翼下方有多个硬点,用于挂载不同类型的武器。
- 典型武器:
  - AR-1激光半主动导弹: 专门为无人机设计的轻型空地导弹，激光照射即可,成本低。
  - 精确制导炸弹: 如“飞腾”系列（FT系列）制导炸弹，包括激光制导和卫星制导（JDAM类）型号。
  - 小直径炸弹: 实现外科手术式打击。
  - 空空导弹: 用于自卫。
