无人机石油管道巡线技术方案
项目概述与目标
1 项目背景 传统石油管道巡检主要依赖人工徒步或载人直升机巡检，存在效率低下、劳动强度大、安全风险高、巡检盲区多、数据记录不统一、成本高昂等痛点，随着无人机技术、人工智能和大数据分析的飞速发展，利用无人机进行管道巡检已成为行业发展的必然趋势，是实现“智慧管网”和“数字孪生”的关键一环。
2 项目目标 本方案旨在建立一套“空天地一体化”的无人机石油管道智能巡检体系,实现以下核心目标：
- 安全第一： 替代人员进入高风险区域（如地质灾害带、无人区、沼泽、河流等）,大幅降低巡检人员的安全风险。
- 提质增效： 提高巡检频率和覆盖范围，缩短巡检周期，实现高分辨率、多维度数据的快速获取。
- 精准诊断： 通过高清影像、红外热成像、激光雷达等传感器，精准识别管道本体及附属设施的异常，如泄漏、腐蚀、第三方施工、植被侵占、地质灾害隐患等。
- 数据驱动： 建立标准化的巡检数据库，结合AI智能分析，实现从“人找问题”到“系统预警”的转变,为管道完整性管理提供数据支撑。
- 降本增效： 综合考虑人力、设备、时间成本,实现长期运营成本的有效降低。

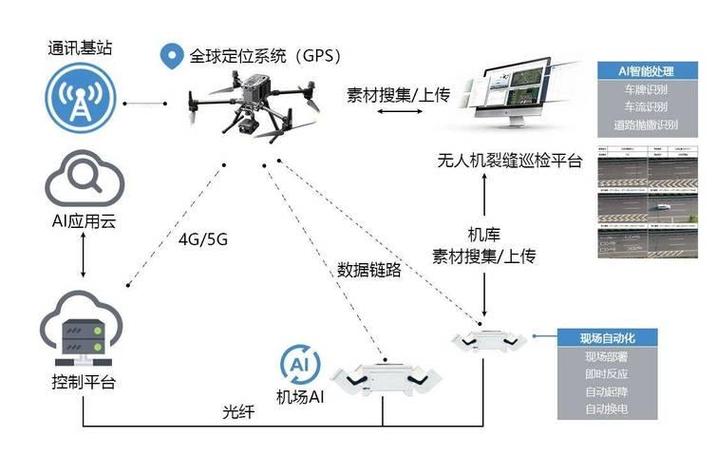

系统总体架构
本方案构建一个集“数据采集、数据传输、数据处理、智能分析、应用服务”于一体的闭环系统。
- 感知层： 由无人机机载任务载荷（传感器）组成,负责原始数据的采集。

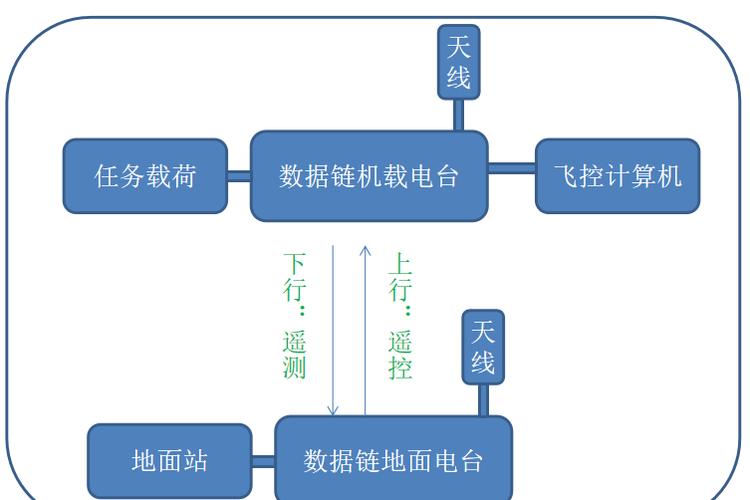

- 传输层： 包括数据链（图传/数传）和4G/5G/卫星通信网络,实现实时或准实时的数据回传。
- 平台层： 地面控制站和云端数据处理平台，是整个系统的“大脑”，负责飞行控制、数据存储、处理和分析。
- 应用层： 面向不同用户（如巡线员、管理者、决策者）的终端应用，用于查看巡检报告、进行决策管理。
技术方案详解
1 无人机平台选型
根据巡检任务需求、管道环境（地形、长度、天气）和载荷重量,选择合适的无人机平台。
| 无人机类型 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 固定翼无人机 | 长距离（>50km）、大面积、地形相对平坦的管道巡线 | 续航时间长（1-4小时）、飞行速度快、覆盖效率高 | 起降需要弹射或跑道、悬停能力差、对风速敏感 |
| 多旋翼无人机 | 短距离、小范围、精细化检查、复杂地形（如阀室、穿跨越段） | 悬停稳定性好、机动灵活、起降便捷、对场地要求低 | 续航时间短（30-60分钟）、飞行速度慢、覆盖效率较低 |
| 垂直起降固定翼无人机 | 兼具两者优点，适用于绝大多数管道巡检场景 | 无需跑道，可垂直起降，续航和效率优于多旋翼 | 结构相对复杂、成本较高 |
选型建议：
- 主干线巡检： 优先选择垂直起降固定翼无人机,兼顾效率与灵活性。
- 重点区段/附属设施检查： 采用多旋翼无人机进行精细化、近距离检查。
- 应急响应： 准备高性能多旋翼无人机,快速抵达现场。
2 任务载荷（传感器）选型
根据不同的巡检目标，搭载不同的传感器组合，实现“一机多能”。
| 传感器类型 | 检测目标 | 技术指标 | 备注 |
|---|---|---|---|
| 可见光相机 | 第三方施工、违章建筑、地面设施异常、植被侵占、管道裸露/悬空 | 分辨率：4500万像素以上；焦距：24-200mm可变焦 | 高清照片用于建立管道沿线高清影像库，便于人工和AI识别。 |
| 红外热成像仪 | 油气泄漏（地表温差）、设备异常发热（如加热炉、阀室）、保温层破损 | 分辨率：640x512；热灵敏度：<50mK | 可在白天或夜间进行检测，对微小温变敏感，是泄漏检测的有效手段。 |
| 激光雷达 | 管道埋深、地形地貌测绘、滑坡/沉降监测、精准三维建模 | 点云密度：>100点/平方米；测距精度：厘米级 | 不受光照影响，可穿透部分植被，直接获取管道及地表的精确三维坐标，是地质灾害监测的核心工具。 |
| 气体检测仪 | 甲烷等可燃气体、挥发性有机物泄漏 | 检测限：ppm级；响应时间：<1s | 直接对空气中的目标气体进行检测，是泄漏检测最直接的方法，需考虑安全性和数据校准。 |
| 高光谱相机 | 土壤/植被异常（因泄漏导致的光谱特性改变）、水质污染 | 波段数：>100；光谱分辨率：<10nm | 实验室阶段应用较多，成本高，技术尚不成熟，但潜力巨大。 |
3 作业流程设计
3.1 任务规划
- 导入数据： 将管道的GIS矢量数据（中心线、坐标、里程桩号）导入地面站软件。
- 设置航线： 基于GIS数据，自动生成沿管道两侧的平行航线，可设置飞行高度、速度、重叠率（航向重叠>80%，旁向重叠>70%）、拍照间隔等参数。
- 区域标记： 对重点关注的区段（如地质灾害易发区、穿跨越点、人口密集区）进行标记，可设置特殊航线（如盘旋飞行、多角度拍摄）。
- 任务下发： 将规划好的航线和任务参数上传至无人机飞控系统。
3.2 现场作业
- 设备检查： 飞行前对无人机、电池、传感器、通信链路进行全面检查。
- 自主飞行： 无人机按照预设航线自主飞行，地面站实时监控飞行状态、位置、电量及图传画面。
- 数据回传： 关键数据和实时视频通过4G/5G网络回传至云端平台。
- 应急处理： 如遇突发状况（如天气变化、设备故障）,地面站可一键执行应急返航或悬停。
3.3 数据处理与分析
- 数据导入与预处理： 将采集到的原始数据（影像、点云、视频）导入云端平台，进行数据清洗、格式转换。
- 成果生成：
- 正射影像图/三维模型： 利用可见光影像生成高精度DOM和DSM,结合LiDAR点云生成精细化三维模型。
- DSM与管道埋深分析： 通过DSM和LiDAR点云，精确计算管道的埋深，并与历史数据对比,分析沉降或淤积情况。
- 温度异常图： 利用红外数据生成温度分布图,自动标记出异常高温区域。
- AI智能识别：
- 训练深度学习模型，自动识别影像中的第三方施工、植被侵占、管道裸露、设备异常、地面油污等目标。
- 自动对比不同时期的巡检数据，发现地表形变、新建建筑等变化。
- 人工复核： AI自动识别出的疑似问题，由人工进行最终确认和标注,形成问题清单。
3.4 报告输出与应用
- 生成巡检报告： 自动生成包含问题位置（精确到GPS坐标和里程桩号）、问题描述、现场照片/视频、严重等级评估的标准化巡检报告。
- 工单派发： 将确认的问题直接转化为维修工单,通过系统派发给相应的维修团队。
- 历史数据追溯： 建立管道的“数字档案”，所有巡检数据均可追溯,为管道的完整性评估和寿命预测提供依据。
安全管理体系
1 飞行安全
- 空域申请： 严格遵守国家民航法规,提前向空管部门申请作业空域。
- 气象评估： 飞行前必须评估风速、能见度、降水等气象条件,严格遵守无人机飞行包线。
- 禁飞区规避： 在电子地图中预设禁飞区（机场、军事区、高压线等）,实现自动规避。
- 失联返航： 配备可靠的GPS和数传链路，一旦信号丢失,自动执行返航程序。
2 数据安全
- 数据加密： 传输和存储的数据进行高强度加密,防止信息泄露。
- 权限管理： 建立严格的用户权限分级制度,不同角色拥有不同的数据访问和操作权限。
- 灾备机制： 建立数据异地备份和容灾恢复机制,确保数据万无一失。
3 作业安全
- 人员培训： 所有飞手和数据处理人员必须经过专业培训并持证上岗。
- 应急预案： 制定详细的应急预案，包括无人机失联、坠机、火灾、人员伤害等情况的处理流程。
- 现场警戒： 在起降和作业区域设置安全警戒线,防止无关人员进入。
实施计划与效益分析
1 实施阶段
- 试点阶段（1-3个月）： 选择典型管段（如20公里）进行试点，验证设备选型、作业流程和技术方案的可行性。
- 推广阶段（3-12个月）： 在试点成功的基础上，分批次、分区域在全公司范围内推广无人机巡检,建立标准化作业体系。
- 深化阶段（长期）： 引入更先进的AI算法和数字孪生技术,实现预测性维护和全生命周期智慧管理。
2 效益分析
| 效益维度 | 定量分析 | 定性分析 |
| :--- | :--- | :--- |
| 经济效益 | 1. 人力成本： 减少80%以上的徒步巡检人员。
时间成本： 巡检效率提升5-10倍。
维修成本： 通过早期预警，减少重大泄漏事故，避免巨额经济损失。 | 实现巡检资源的优化配置，将有限的人力投入到更复杂的分析和管理工作中。 |
| 安全效益 | 1. 事故率： 基本消除因人工巡检导致的交通安全、野外作业安全等事故。
响应速度： 应急响应时间从小时级缩短至分钟级。 | 大幅提升企业本质安全水平，保障员工生命安全，提升企业社会形象。 |
| 管理效益 | 1. 数据准确率： 数据采集的标准化和自动化，使数据准确率达到95%以上。
问题发现率： AI识别使早期和微小问题的发现率提升50%以上。 | 实现管道管理的数字化、可视化、智能化，为管理层提供精准、及时的决策支持。 |
