自制无人机如何安装投放器？

99ANYc3cd6 无人机 2026-04-18 4

第一部分：核心概念与设计思路

在开始动手之前,首先要明确你的需求和投放器的类型。

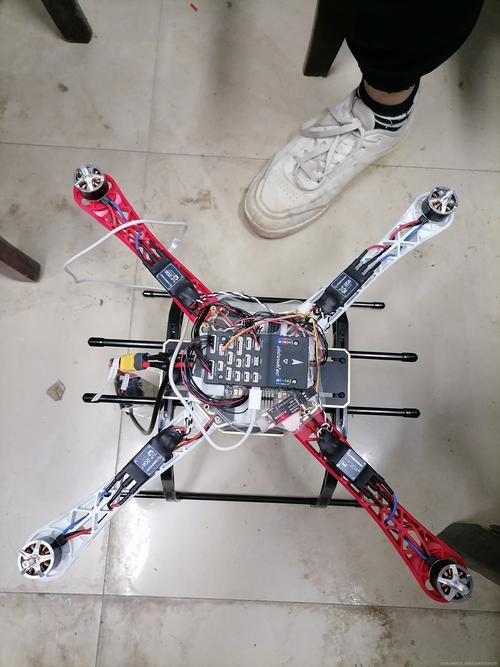

（图片来源网络，侵删）

明确需求

投放什么？ 重量、尺寸、形态（粉末、颗粒、固体块、液体），这直接决定了投放口的尺寸和释放机制。
投放精度？ 是需要精准投放到一个点上（如快递包裹），还是区域播撒（如种子、肥料）？
投放方式？ 是一次性投放，还是多次、定量投放？
无人机载重能力？ 你的无人机能额外承载多重的投放器？这是最关键的物理限制。

投放器类型选择

根据需求,主要有两种主流设计：

重力投放器（最简单）
- 原理： 利用重力，通过一个可开关的“门”或“漏斗”让物品自由落下。
- 优点： 结构简单、重量轻、可靠性高、成本低。
- 缺点： 投放速度受重力影响，无法精确控制单次投放量（除非有复杂的内部结构），有风时易受影响。
- 适用场景： 播撒种子、肥料、烟雾粉末等对精度要求不高的物料。
弹射/推送式投放器（更精确）
- 原理： 使用电机（如舵机、无刷电机）或机械结构（如弹簧、气压）将物品主动推出。
- 优点： 可以更精确地控制投放时机和力度，甚至可以实现单颗/单块物品的精确投放。
- 缺点： 结构复杂、重量大、需要额外的动力源（电机和电池）、可靠性相对较低。
- 适用场景： 精准投送小包裹、救援物资、特定位置的传感器等。

第二部分：材料与工具清单

我们将以一个舵机控制的简易重力投放器为例，因为它最适合初学者。

（图片来源网络，侵删）

A. 结构材料

主体框架：
- 轻木/巴沙木: 最常用，易于切割、打磨和粘合，重量极轻。
- 3D打印件: 如果你懂3D建模和打印，可以设计出非常精确和轻量的结构，这是现代DIY的首选。
- 亚克力/薄铝板: 强度更高，但也更重。
连接件：
- 强力双面胶 / 泡沫胶: 简单固定。
- 热熔胶枪: 快速、万能的粘合剂。
- 螺丝、螺母、扎带: 用于固定电机或需要拆卸的部分。
投放门/挡板：
- 薄塑料片、轻木片、硬卡纸。

B. 电子元件

核心控制器：
- Arduino Nano / Pro Mini: 小巧、功能强大，是DIY电子项目的首选。
- ESP32 / ESP8266: 如果你想加入Wi-Fi或蓝牙控制，这是更好的选择。
执行器：
- 舵机: SG90 (小扭矩，便宜) 或 MG996R (大扭矩，更可靠)，用于开关投放门。
电源：
- 锂电池: 通常是1S或2S（3.7V或7.4V）的锂聚合物或锂离子电池，容量根据需求选择（如500mAh-2000mAh）。
- 电池盒: 用于固定和保护电池。
其他：
- 杜邦线: 用于连接各个电子元件。
- 开关: 一个物理开关，用于控制整个投放器的电源。
- LED指示灯: 用于显示电源状态或投放状态。

C. 工具

切割工具： 美工刀、剪刀、钢锯。
测量工具： 尺子、卷尺。
钻孔工具： 手电钻或小型台钻。
打磨工具： 砂纸。
焊接工具（可选）： 用于更牢固的连接。

第三部分：制作步骤（以重力投放器为例）

步骤1：设计与规划

在纸上或使用CAD软件（如Fusion 360, Tinkercad）画出你的设计图，至少要包括：

投放仓: 尺寸根据要投放的物品决定，要有一定的余量。
投放口: 在底部开一个洞。
投放门: 一块可以覆盖住投放口的挡板。
固定板: 用于将整个投放器固定在无人机底部。

步骤2：制作结构

切割主体： 根据设计图，用轻木或3D打印制作投放仓的侧板和底板。
组装： 用热熔胶将各个部分粘合起来，形成一个“盒子”。
制作投放门： 切割一块轻薄的塑料片或木片，其宽度应略小于投放口的宽度，确保能顺畅滑动。
安装舵机：
- 将舵机固定在投放仓外部,靠近投放口的位置。
- 用一根连杆（可以是回形笔直、或一小段轻木棍）连接舵机的输出臂和投放门的一端。
- 确保舵机旋转时,能平稳地推拉投放门，使其完全打开或关闭。

步骤3：电路连接

这是一个典型的连接示意图：

无人机电池 (主电源)
    |
    +-----> [无人机飞控] (遥控信号接收)
    |
    +-----> [投放器电源开关] -----> [锂电池 (投放器专用)]
                                  |
                                  +-----> [Arduino VCC]
                                  |
                                  +-----> [Arduino GND]
                                  |
                                  +-----> [舵机 VCC (红色)]
                                  |
                                  +-----> [舵机 GND (棕色)]
                                  |
                                  +-----> [舵机 信号线 (橙色)] -----> [Arduino 数字引脚, 如 D9]

注意： 舵机通常由Arduino的5V引脚供电，但如果舵机功率较大，建议使用独立的电池供电，并将地线共接，以避免干扰和电压不稳。

步骤4：编程（Arduino代码）

这是项目的“大脑”，代码逻辑很简单：

监听一个来自遥控器的通道信号（比如通道5，通常用作“功能切换”）。
当检测到该通道的值超过某个阈值（比如超过1500，表示“开启”信号）时，让舵机转动到开门位置（例如90度）。
当检测到该通道的值低于另一个阈值（比如低于1000，表示“关闭”信号）时，让舵机转动到关门位置（例如0度）。

示例代码：

#include <Servo.h>
// 定义引脚
const int servoPin = 9;    // 舵机信号连接的引脚
const int channelPin = A0; // 假设我们将遥控器的通道5信号连接到Arduino的A0引脚
// 定义舵机角度
const int closedAngle = 0;   // 关门角度
const int openAngle = 90;    // 开门角度
Servo dropServo; // 创建一个舵机对象
void setup() {
  Serial.begin(9600); // 初始化串口，用于调试
  dropServo.attach(servoPin); // 将舵机连接到指定引脚
  // 初始化遥控器信号引脚为输入
  pinMode(channelPin, INPUT);
  Serial.println("投放器初始化完成");
}
void loop() {
  // 读取遥控器通道的值 (通常范围是1000-2000)
  int channelValue = pulseIn(channelPin, HIGH, 25000); // 读取脉冲宽度
  if (channelValue > 0) { // 确保读取到了有效信号
    Serial.print("通道值: ");
    Serial.println(channelValue);
    // 判断信号状态并控制舵机
    if (channelValue > 1500) {
      // 收到“开门”信号
      dropServo.write(openAngle);
      Serial.println("投放门打开");
    } else if (channelValue < 1000) {
      // 收到“关门”信号
      dropServo.write(closedAngle);
      Serial.println("投放门关闭");
    }
    // 如果信号在1000-1500之间，不做任何操作（保持当前状态）
  }
  delay(50); // 短暂延时，避免过于频繁地读取
}

如何连接遥控器信号？
