无人机底部声呐有何作用？

这通常指的是一种安装在无人机腹部的多波束测深声呐，它是水下地形地貌勘测领域的一项革命性技术，它就是给无人机装上了一双“水下眼睛”，可以高效、快速地测量水下的深度和地形。

它是什么？

底部声呐，更专业的名称是机载激光雷达/多波束集成系统或直接称为无人机测深声呐,它主要由以下几个核心部分组成：

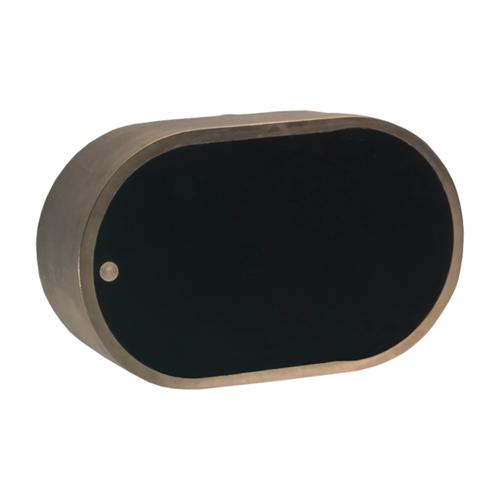

1. 多波束测深声呐: 这是核心的传感器，它不像传统的单波束声呐只发射一束声波来测量一个点的深度，而是能同时向水下发射一个扇形区域的多束声波，通过接收这些声波从水底反射回来的回波，可以精确计算出一条线上多个点的深度,从而快速绘制出水下地形图。
2. 惯性导航系统: 这是无人机的“大脑”和“平衡仪”，它由加速度计和陀螺仪组成，能实时、高精度地无人机的姿态（俯仰、横滚、航向）和位置，因为无人机在飞行中不可避免地会晃动，INS可以修正这些晃动对声呐测量造成的误差,确保数据的准确性。
3. 高精度GPS接收机: 提供无人机的精确三维位置（经度、纬度、海拔），它与INS数据融合,共同确定无人机在空中的精确位置。
4. 数据采集与控制系统: 将声呐、INS、GPS的数据进行同步、处理和存储的计算机系统，它负责控制声呐的工作模式,并将所有数据整合成一个完整的数据包。

它的工作原理

整个过程可以分解为以下几个步骤：

1. 飞行与定位: 无人机按照预设航线在水面上方飞行，INS和GPS实时记录下无人机每一刻的精确位置（X, Y, Z坐标）和姿态（倾斜角度）。
2. 声波发射: 安装在无人机底部的多波束声呐,向下方的水中发射一个扇形的声波脉冲。
3. 声波传播与反射: 声波穿过水体,到达水底后被反射回来。
4. 回波接收: 声呐接收器接收从水底不同位置反射回来的回波。
5. 时间计算: 系统精确测量从声波发射到接收回波所用的时间，因为声波在水中的传播速度是已定的（约1500米/秒，受水温、盐度影响会有微小变化），所以通过 距离 = 速度 × 时间 / 2（除以2是因为是往返路程）,就可以精确计算出无人机到水底的垂直距离。
6. 数据融合与计算: 无人机知道自己的高度（Z坐标），也计算出了到水底的距离，水底的深度就是 无人机高度 - 到水底距离，结合GPS的X、Y坐标，以及INS修正后的姿态,系统就能计算出每一个测量点的精确三维水下坐标。
7. 生成地图: 将成千上万个这样的测量点数据汇集起来，通过专业软件处理，就可以生成高精度的水下数字高程模型、等深线图和水下三维点云图。

主要优势（为什么用无人机？）

将声呐安装在无人机上，相比传统的船载测深方式,具有巨大的优势：

1. 高效快速: 无人机飞行速度快，不受水流影响，可以快速覆盖大面积水域,一天可以完成传统船只需要数天甚至数周才能完成的勘测任务。
2. 成本效益高: 无需昂贵的测量船、专业的船员和大量的燃油,运营成本大幅降低。
3. 安全性高: 无需人员进入危险水域（如急流、浅滩、污染区域）,保障了作业人员的安全。
4. 灵活性高: 无人机可以轻松进入船只无法到达的区域，如狭窄的河道、小型水库、浅滩、港口角落等。
5. 数据密度高: 无人机可以在较低的高度飞行，获得比船只更密集的测点数据,从而生成分辨率更高的水下地图。
6. 部署便捷: 整个系统可以快速拆装和运输，响应速度快，适用于应急勘测（如搜救、水下障碍物排查）。

主要应用领域

这项技术用途非常广泛,主要包括：

• 水利工程: 水库、大坝、堤坝的淤积量监测和库容计算。
• 海洋工程: 港口、航道、码头的疏浚测量和海底管线/电缆路由勘测。
• 环境监测: 河流、湖泊、海岸带的地形变化监测、湿地测绘、水下生态研究。
• 能源行业: 水电站进水口、取排水口的水下地形勘测。
• 应急响应: 洪涝灾害后的水下地形测绘、沉船搜寻、落水物定位。
• 渔业水产: 养殖区的水深测绘、鱼群栖息地环境调查。

局限性

尽管优势明显,但无人机底部声呐也有一些固有的局限性：

1. 水深限制: 由于无人机载重和续航的限制，声呐功率有限，其有效测深范围通常在几十米到一百多米左右,远不如大型专业船只搭载的深水声呐。
2. 水质要求: 浑浊的水体（如泥沙含量高的河流）会严重衰减声波信号，影响测量精度和有效距离,清澈的水域效果最佳。
3. 续航时间: 无人机的电池续航限制了单次作业的时间和覆盖范围。
4. 法规限制: 在特定空域（如机场、军事区）飞行受到严格管制。

无人机下面的底部声呐，是一项将无人机灵活机动性与多波束声呐精确测深能力相结合的创新技术，它通过“空-水-底”一体化的协同作业，极大地提升了水下地形测绘的效率、精度和经济性,正在成为现代水下勘测领域不可或缺的重要工具。
