核心概念：什么是倾斜摄影无人机？

倾斜摄影无人机系统并不仅仅指无人机本身,它是一个集硬件、软件、数据处理流程于一体的综合性解决方案。

（图片来源网络，侵删）

无人机：作为飞行平台，搭载传感器稳定飞行。
传感器：核心是五镜头倾斜相机（通常包含1个垂直镜头和4个倾斜镜头，分别朝向前、后、左、右），有时也集成高精度GPS/RTK模块和IMU（惯性测量单元）。
软件：包括地面控制站软件、航线规划软件，以及后期的数据处理和建模软件。

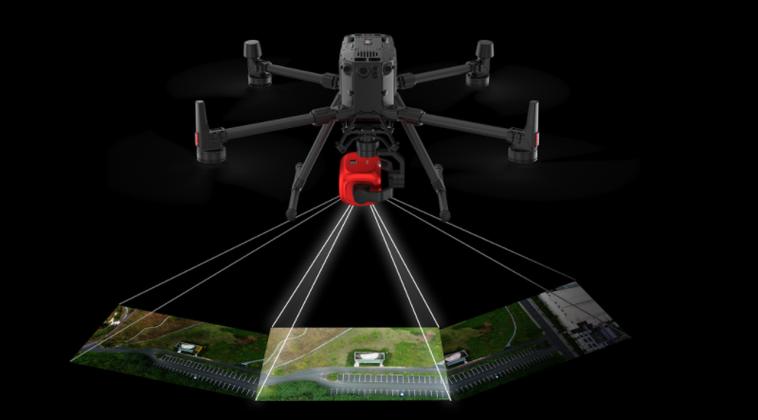

工作原理：无人机按照预设航线自动飞行，倾斜相机在每一个曝光点同时拍摄5张照片（1张垂直+4张倾斜），这些照片包含了地物的顶部、侧面和纹理信息，通过专业的软件将这些海量照片进行空中三角测量、密集匹配、纹理映射，最终生成具有真实纹理的三维模型（如OSGB格式、点云、Mesh模型等）。

关键硬件组成

无人机平台选择

选择合适的无人机平台是项目成功的第一步,主要根据项目需求（如测区面积、精度要求、环境复杂度）来决定。

类型	代表机型	优点	缺点	适用场景
多旋翼无人机	大疆 Mavic 3 Enterprise / Phantom 4 RTK	悬停稳定，适合小范围、复杂地形。起降灵活，对起降场地要求低。操作简单，上手快。	飞行速度慢，效率较低。续航时间短（通常30-40分钟）。载重有限，搭载专业相机受限。	小型项目、精细建模、电力巡检、建筑立面、文物数字化
固定翼无人机	纵横股份 CW 系列、飞马机器人 F 系列	飞行速度快，续航时间长（可达1-3小时），效率极高。作业范围大，适合大面积测区。飞行高度更高，覆盖广。	不能悬停，对航线规划和起降场（弹射/伞降）要求高。飞行稳定性相对较差，图像可能存在扭曲。	大面积地形测绘、城市级三维建模、矿山监测、农业普查
垂直起降固定翼无人机	纵横股份 CW 系列（垂直起降型号）、飞马机器人 Hover 1	结合了多旋翼和固定翼的优点，无需跑道，可垂直起降。飞行速度快，续航时间长，效率高。	结构更复杂，成本更高。飞行姿态控制比纯固定翼更复杂。	中等面积、地形起伏较大、起降条件受限的区域

对于大多数倾斜摄影项目,尤其是中小型项目，大疆的消费级或行业级多旋翼无人机（如 M3E, P4 RTK）是首选，因为其高稳定性和易用性，对于城市级或国家级的大面积项目，则会选择固定翼或垂直起降固定翼无人机。

倾斜相机选择

相机是倾斜摄影系统的“眼睛”，其性能直接决定了最终模型的质量。

（图片来源网络，侵删）

类型	代表产品	特点
集成五镜头倾斜相机	Voyager (天途), AMC-580 (中测瑞格), 街景工厂相机	一体化设计，镜头间相对位置经过精密标定，稳定可靠。通常内置高精度同步曝光系统，确保5张照片在同一瞬间拍摄，减少运动模糊。集成度高，安装方便。
单镜头+多角度挂载	使用一台高像素全画幅相机（如索尼 A7R4）+ 自定义云台挂载	灵活性高，可以根据需求调整角度。成本相对较低。
无人机自带相机（简易倾斜）	大疆 Mavic 3 Enterprise 的双广角镜头（一个垂直，一个斜前）	高度集成，开箱即用，便携性极佳。成本最低。

如果追求高质量、高精度的三维模型，强烈推荐使用专业的集成五镜头倾斜相机。

辅助设备

RTK/PPK模块：用于获取厘米级精度的地理坐标（经纬高），是保证模型绝对精度的关键，大疆 P4 RTK、M300 RTK等无人机已内置。
地面控制点：在测区布设一些易于识别的标志物（如GCP点），通过RTK设备测量其精确坐标，用于后续模型的绝对精度校正。
备用电池、充足的存储卡：倾斜摄影会产生海量照片，必须保证有足够的存储空间和电力。

工作流程详解

一个完整的倾斜摄影项目流程如下：

项目规划与航线设计
- 确定目标：明确测区范围、模型精度要求（如5cm分辨率）、最终成果格式等。
- 选择设备：根据项目规模选择无人机和相机。
- 航线规划：使用专业软件（如大疆的 GS Pro, Pix4Dcapture）设计航线，需要考虑航高、航向重叠率（gt;80%）、旁向重叠率（gt;70%），重叠率越高，三维重建的效果越好，但数据量也越大。
- 布设GCP点：在测区均匀布设地面控制点，并测量其精确坐标。
外业数据采集
（图片来源网络，侵删）
- 现场勘查：检查天气（无风、无雨）、空域申请、起降场地安全。
- 设备安装与校准：将相机和RTK模块安装到无人机上，进行必要的校准。
- 飞行作业：按照预设航线执行飞行任务，实时监控飞行状态和照片拍摄情况。
内业数据处理与建模
- 数据导出与检查：将照片、POS数据（位置姿态信息）从SD卡导入电脑，检查数据完整性。
- 空三加密：使用专业建模软件（如 ContextCapture, 大疆智图, Pix4Dmapper）进行空中三角测量，连接所有照片，恢复相机位置和姿态，构建一个稀疏点云。
- 密集匹配：在空三的基础上，通过算法匹配所有照片的同名点，生成一个高密度的三维点云。
- TIN网格构建：将密集点云构造成不规则三角网，形成模型的“骨架”。
- 纹理映射：将原始照片的纹理信息“贴”到TIN网格上，形成具有真实感的三维模型。
成果交付与应用
- 格式转换：将生成的OSGB模型、点云、DOM（正射影像图）、DSM（数字表面模型）等成果转换为用户需要的格式。

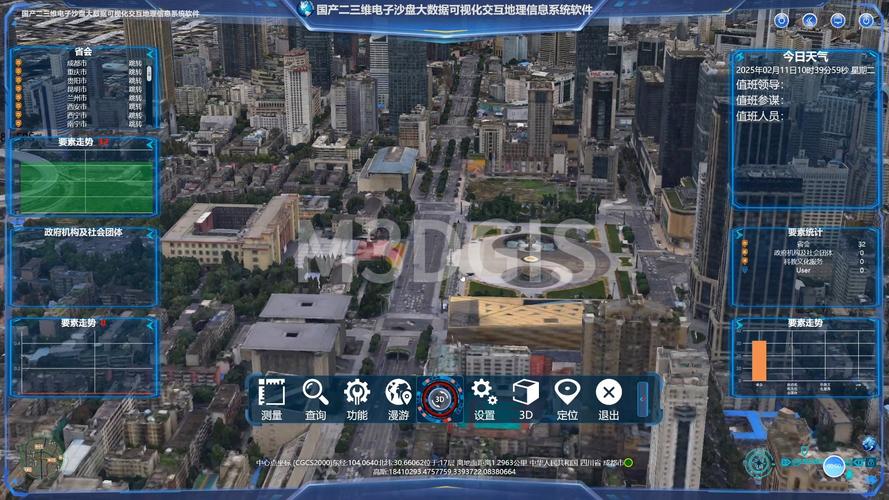

- 三维平台展示：将模型导入到Cesium、ArcGIS、超图等三维可视化平台进行展示、分析和应用。

主流品牌与产品推荐

无人机平台：
- 大疆：消费级和行业级市场的绝对领导者。Mavic 3 Enterprise, Phantom 4 RTK, M300 RTK 是倾斜摄影的明星产品。
- 纵横股份：国内固定翼无人机领域的佼佼者，其产品广泛应用于测绘行业。
- 飞马机器人：同样是国内领先的无人机解决方案提供商，产品线覆盖全面。
倾斜相机：
- 天途航空：国内较早进入倾斜摄影领域的厂商，其Voyager系列相机应用广泛。
- 中测瑞格：专业研发和生产倾斜相机，技术实力雄厚。
- 街景工厂：提供从相机到软件的全套解决方案，在国际上享有盛誉。
数据处理软件：
- Bentley ContextCapture：业界公认的“黄金标准”，建模效果和稳定性最好，但价格昂贵。
- 大疆智图：大疆自研软件，与自家硬件无缝集成，处理速度快，对新手友好。
- Pix4Dmapper：功能强大的专业软件，在测绘领域应用广泛。
- Metashape：原Agisoft Photoscan，在科研和学术领域非常流行。

总结与建议

对于想要入门或使用倾斜摄影数据的用户,我的建议是：

从小项目开始：如果预算有限，可以从大疆 Mavic 3 Enterprise 这样的集成设备入手，它便携、易用，能快速产出满足基本需求的三维模型，适合学习、小型建筑、场地展示等。
追求精度和效果：如果项目对精度和模型质量有较高要求（如城市规划、BIM建模），应选择专业的五镜头倾斜相机（如Voyager），并搭配大疆 M300 RTK 这样的工业级无人机平台。
软件选择很重要：硬件是基础，但后处理软件决定了最终成果的质量。大疆智图非常适合新手快速上手，而ContextCapture则是追求极致效果的专业之选。
不要忽视GCP和RTK：它们是保证模型“既准又好”的关键步骤，尤其是在大范围或高精度项目中。
