飞行原理：如何飞起来？

无人机,尤其是最常见的多旋翼无人机（如大疆的消费级无人机），其飞行原理主要依赖于空气动力学和旋翼的升力与推力控制。

（图片来源网络，侵删）

无人机通常有4个、6个或8个旋翼，每个旋翼就像一个小型直升机的主旋翼，高速旋转时，会将空气向下推，根据牛顿第三定律（作用力与反作用力），空气会给旋翼一个向上的反作用力，这就是升力。

无人机如何实现前后、左右、上下移动和旋转呢？关键在于差速控制，通过精确控制每个旋翼的转速，就可以改变无人机整体的升力和姿态。

上升/下降：
- 上升：同时增加所有旋翼的转速，总升力大于重力，无人机向上飞。
- 下降：同时降低所有旋翼的转速，总升力小于重力，无人机向下飞。
悬停：
（图片来源网络，侵删）

当总升力精确等于重力时,无人机就会稳定地悬停在空中，这需要飞控系统不断微调各个旋翼的转速来抵消风等外界干扰。
俯仰（前后移动）：
- 前飞：增加后两个旋翼的转速，降低前两个旋翼的转速，这样，后部升力变大，前部升力变小，无人机会机头向下倾斜，从而产生向前的分力，向前飞。
- 后飞：反之，增加前两个旋翼的转速，降低后两个旋翼的转速。
横滚（左右移动）：
- 右飞：增加左侧两个旋翼的转速，降低右侧两个旋翼的转速，无人机向右倾斜，向右飞。
- 左飞：反之。

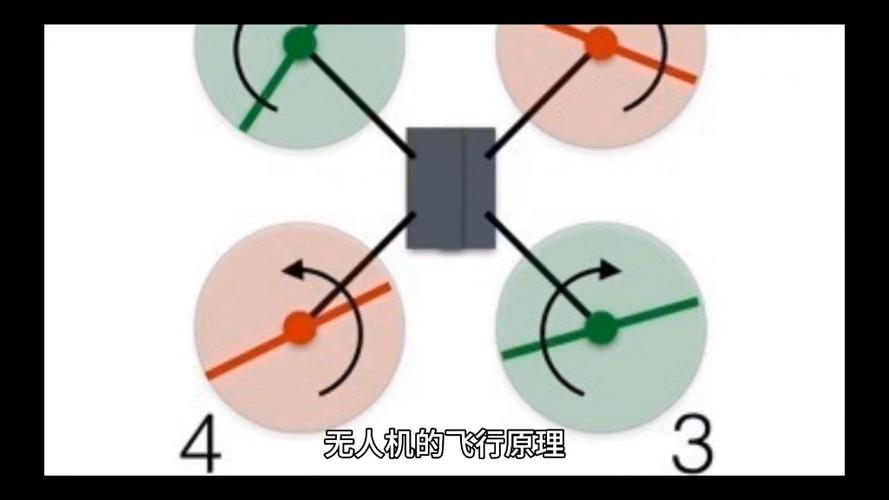

偏航（原地旋转）：
（图片来源网络，侵删）
- 这是利用反扭矩原理，旋翼旋转时，会给机身一个反向的扭矩，使机身有向相反方向旋转的趋势。
- 顺时针旋转：对逆时针旋转的旋翼（通常是机臂1和3）略微增加转速，对顺时针旋转的旋翼（通常是机臂2和4）略微降低转速，这样，左侧的总反扭矩大于右侧，机身就会向顺时针方向旋转。
- 逆时针旋转：反之。

飞行原理解决了“如何动”的问题，而控制系统则解决“如何精确、稳定地动”以及“如何自主飞行”的问题，这是无人机的核心。

飞控是无人机的“大脑”，通常是一个集成了微处理器、传感器和电路板的嵌入式系统，它负责处理所有信息并发出指令。

飞控依赖各种传感器来感知无人机的自身状态和外部环境。

惯性测量单元：这是最核心的传感器，包含：
- 陀螺仪：测量无人机在三个轴（俯仰、横滚、偏航）上的角速度，即旋转的快慢和方向，它知道无人机是否在倾斜。
- 加速度计：测量无人机在三个轴上的线性加速度，主要用于感知重力方向，从而判断无人机的姿态（是水平还是倾斜）。
- 磁力计：即电子罗盘，用于感知地球磁场，确定无人机的绝对朝向（机头指向北方还是东方）。
- 注意：IMU的数据会存在漂移，需要其他传感器来校正。
气压计：通过测量大气压力来估算无人机的高度，高度越高，气压越低。
GNSS模块：即GPS/北斗等全球导航卫星系统模块，用于提供无人机的精确地理位置（经纬度）、高度和速度，是实现自主飞行（如自动返航、航线飞行）的关键。
视觉传感器：
- 视觉里程计：通过连续拍摄地面图像，分析图像特征的变化来估算自身的位置和速度，这在GPS信号弱或无信号的室内、桥下等环境中非常有用。
- 立体视觉/ToF深度传感器：可以测量与前方障碍物的距离，用于避障。

飞控中的算法负责处理传感器数据,并计算出每个电机应该输出多大的功率。

PID控制器：这是最基础也是最重要的控制算法，它通过比较当前状态（由传感器提供）和目标状态（由飞手输入或自主飞行任务设定），计算出一个误差，然后根据这个误差的比例、积分、微分来调节输出，使误差迅速减小到零，从而实现稳定飞行，当一阵风吹得无人机倾斜时，PID算法会立即检测到姿态误差，并命令电机增加相应转速，将无人机“拉”回水平状态。

这部分让无人机从“遥控玩具”升级为“智能飞行平台”。

无人机需要与地面站（遥控器、手机App）保持通信。

遥控信号：这是上行链路，将飞手的操作指令（如油门、方向杆位置）发送给飞控，通常工作在2.4GHz或5.8GHz频段。
图传信号：这是下行链路，将无人机摄像头拍摄的实时画面和遥测数据（如电量、高度、速度）传输回遥控器或手机屏幕，图传技术有多种，如Wi-Fi、OcuSync（大疆自研）、Lightbridge等，距离和画质各不相同。
数据链：一些专业无人机还有独立的数据链，用于传输更复杂的任务数据或RTK（实时动态）差分信号，以提高定位精度。
