手机如何控制无人机硬件？

下面我将从无人机端硬件和手机端硬件两个维度，详细拆解手机控制无人机所涉及的硬件组成部分,并解释它们是如何协同工作的。

无人机端硬件 (The Drone's "Brain" and "Body")

无人机是执行任务的核心，它内置了复杂的硬件系统，负责接收指令、感知环境、自主飞行和执行任务。

飞行控制系统 - 无人机的“大脑”

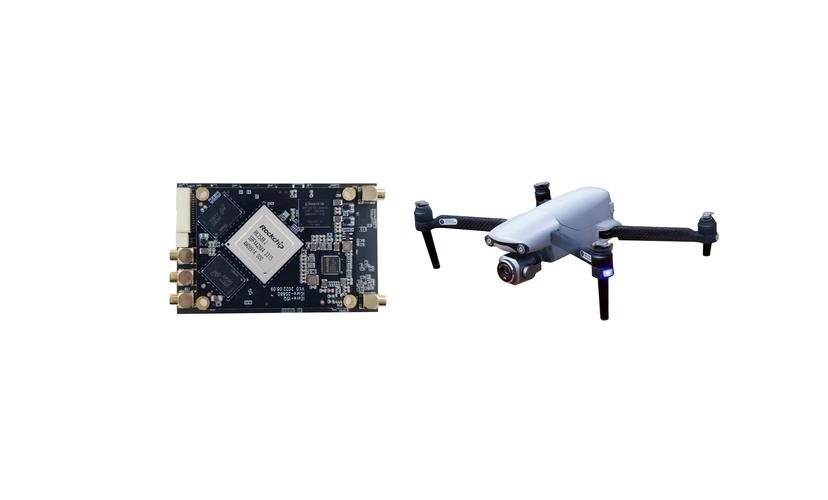

这是整个无人机的核心，是所有硬件的控制中枢，它是一个集成的电路板，通常被称为飞控。

• 主控芯片: 如STM32系列等高性能微控制器，它是飞控的CPU，负责运行飞控算法（如PID控制）、处理传感器数据、执行来自遥控器或手机的指令。
• 惯性测量单元: 这是飞控的“感官系统”，用于感知无人机的姿态和运动状态，它通常包含：
  • 陀螺仪: 测量无人机在三个轴上的旋转角速度（俯仰、滚转、偏航）。
  • 加速度计: 测量无人机在三个轴上的线性加速度，用于感知重力方向,从而判断无人机的姿态。
  • 磁力计: 即电子罗盘，用于确定无人机的绝对朝向（相对于地球磁场）。
  • 气压计: 通过测量大气压力来估算无人机的海拔高度。
• 传感器融合算法: 飞控上的固件会运行复杂的算法（如卡尔曼滤波），将来自IMU、磁力计、气压计等多个传感器的数据进行融合，得到一个稳定、准确的姿态和位置信息。

动力系统 - 无人机的“肌肉”

• 电机: 无刷电机是主流，提供强劲、高效的动力。
• 电调: 电子调速器，是飞控和电机之间的桥梁，飞控通过向电调发送PWM信号，来精确控制每个电机的转速，从而实现上升、下降、转向、悬停等动作。
• 螺旋桨: 产生升力，其材质、形状和尺寸直接影响飞行性能和效率。

通信系统 - 连接“大脑”和“手机”的“神经”

这是实现手机控制的关键硬件,负责在无人机和手机之间建立无线数据链路。

• 图传系统: 这是最关键的部分，它负责将无人机拍摄的实时画面传输到手机上，让你能“第一人称”飞行。
  • 硬件组成: 通常包括无人机上的图传发射机（集成在飞控或单独模块）和手机上的图传接收模块（通常是一个USB-C或Lightning接口的dongle，或者集成在手机内部，如DJI O3/O4等系统）。
  • 技术: 主流技术有Wi-Fi（如DJI Mini系列）和专用图传协议（如DJI的OcuSync，通常工作在2.4GHz或5.8GHz频段），专用图传抗干扰能力强、传输距离远、延迟低,是消费级无人机的首选。
• 遥控/控制信号接收机: 接收来自遥控器或手机的飞行控制指令。
  • 当使用遥控器时: 接收机通常是一个独立的模块，通过SPI或串口与飞控连接,接收遥控器发出的信号。
  • 当使用手机时: 手机通过Wi-Fi或蓝牙直接连接到无人机上的一个Wi-Fi/蓝牙模块,该模块将控制指令打包发送给飞控。

摄像系统 - 无人机的“眼睛”

• 相机云台: 一个由电机和陀螺仪组成的稳定系统，可以抵消无人机飞行时的抖动，确保相机画面始终平稳，它通常由一个专门的微控制器控制,与主飞控协同工作。
• 相机模组: 包括图像传感器、镜头、处理器等，现代无人机相机（如DJI的CineCore）性能强大，支持4K/8K视频、RAW照片等专业拍摄。
• 存储单元: 用于存储拍摄的照片和视频,如MicroSD卡。

电源系统 - 无人机的“心脏”

• 电池: 通常是高倍率的锂聚合物电池或智能电池,提供动力。
• 电池管理系统: 监控电池的电压、电流、温度，并在电量低或出现故障时发出警告,保障飞行安全。

手机端硬件 (The Pilot's "Cockpit")

手机作为地面站，负责显示飞行数据、接收图传画面和发送控制指令。

显示屏

• 作用: 显示无人机的实时图传画面、飞行参数（高度、速度、电量、GPS信号、姿态球等）、设置菜单等,这是飞行员获取信息的主要窗口。

处理器

• 作用: 运行飞控App（如DJI Fly, Litchi等），手机需要强大的CPU/GPU来解码高清视频流、处理复杂的UI界面、计算飞行路径（如智能跟随）等,保证操作的流畅性。

无线通信模块

• Wi-Fi/蓝牙芯片: 这是手机与无人机建立连接的“天线”。
  • Wi-Fi: 用于连接无人机的Wi-Fi热点，进行图传数据和控制指令的传输，支持2.4GHz和5GHz双频的手机通常能获得更稳定、更高速的连接。
  • 蓝牙: 有时用于无人机的初始配对或连接一些辅助设备（如遥控器）。

传感器

• GPS/GNSS: 手机自身的GPS可以用来记录飞行轨迹，或者在App中显示地图位置，但它不能直接控制无人机,无人机的飞行安全依赖于其自身的GNSS模块。
• 陀螺仪和加速度计: 可以实现一些体感控制功能，例如通过倾斜手机来模拟遥控器的摇杆操作，但这通常仅用于辅助或娱乐场景,精确控制仍依赖虚拟摇杆。

其他重要硬件

• USB-C / Lightning 接口: 对于某些长距离或高带宽需求的图传，可能需要通过这个接口连接一个专用图传接收器（如DJI的Air Unit），以获得比普通Wi-Fi更优的性能。
• 扬声器: 播放无人机的状态提示音，如低电量警告、失控警告等。

协同工作流程

为了让您更清晰地理解,下面是一个典型的手机控制无人机的数据流：

1. 连接建立:

   • 无人机开机，自动创建一个Wi-Fi热点。
   • 手机连接到这个热点,两者之间建立起网络连接。

2. 指令发送:

   • 你在手机App（如DJI Fly）上滑动虚拟摇杆。
   • App将“向上推杆”这个操作，编码成包含油门、偏航、俯仰、滚转等参数的数据包。
   • 手机通过Wi-Fi将这个数据包发送给无人机。

3. 无人机接收与执行:

   • 无人机上的Wi-Fi模块接收到数据包。
   • 数据包被发送给飞控。
   • 飞控的CPU解析指令,计算出需要调整的姿态。
   • 飞控向电调发送新的PWM信号。
   • 电调调整对应电机的转速,无人机开始上升。

4. 状态感知与反馈:

   • IMU实时检测到无人机正在上升,并将角速度和加速度数据传回飞控。
   • 飞控通过PID算法不断修正电机输出,使无人机平稳上升到目标高度。

5. 图传回传:

   • 相机拍摄视频画面。
   • 图像数据被发送给图传发射机。
   • 图传发射机将视频数据打包，通过Wi-Fi信号发送出去。
   • 手机上的Wi-Fi模块接收到信号,App进行解码。
   • 解码后的视频流最终显示在你的手机屏幕上。

手机控制的无人机硬件是一个精密的软硬件结合体：

• 无人机端是“执行者”，拥有强大的飞控、动力、通信和感知硬件。
• 手机端是“指挥官”，提供显示、计算和交互的硬件平台。

两者之间通过Wi-Fi（或专用图传协议）这条“数据高速公路”进行双向通信，实现了从“盲飞”到“第一人称沉浸式飞行”的跨越，极大地降低了无人机的操作门槛,并丰富了飞行的趣味性和功能性。
